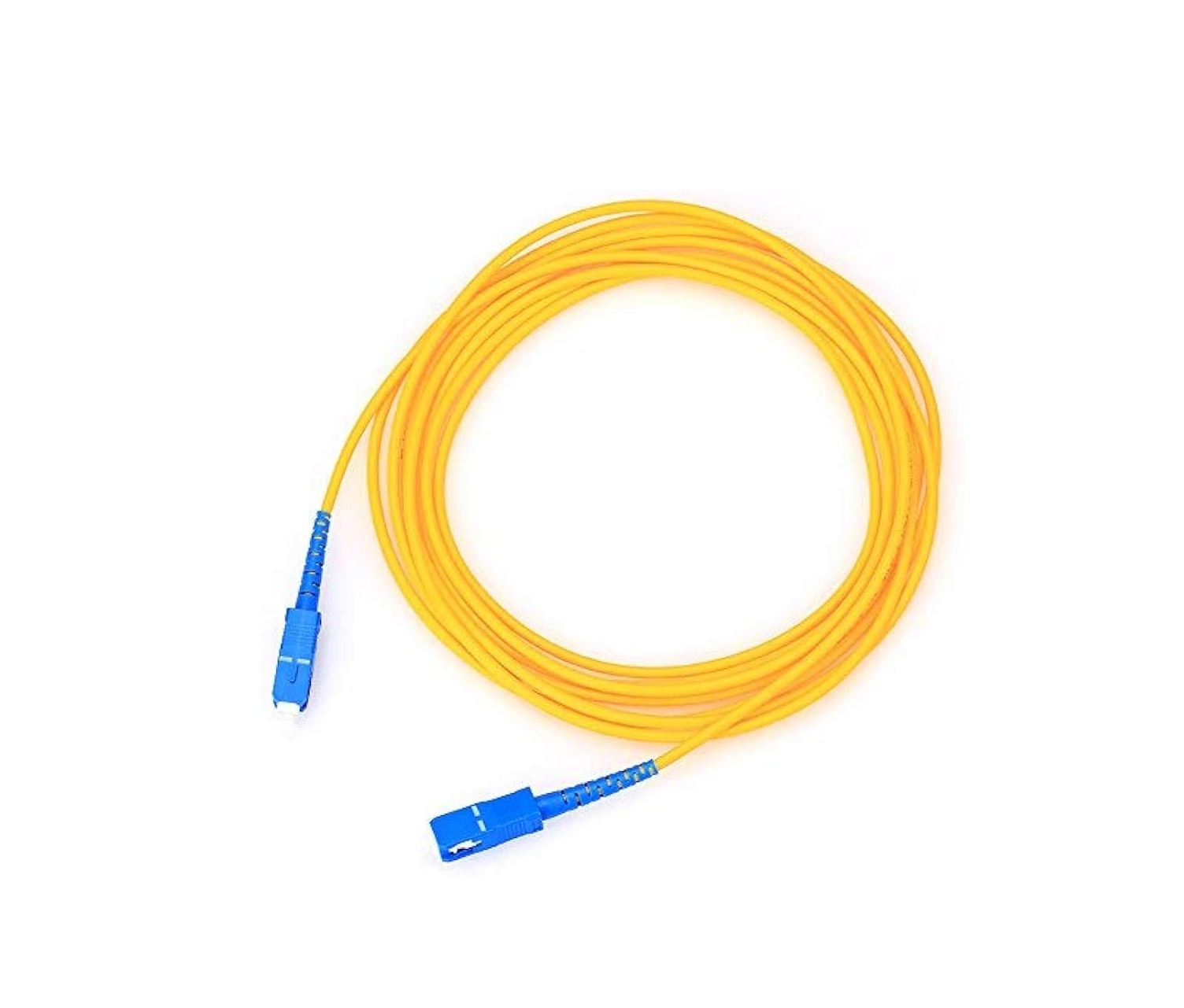

Dây nhảy quang SC-SC (SC-SC Fiber Optic Patch Cord) là phụ kiện kết nối quang được sử dụng phổ biến trong hệ thống mạng LAN, viễn thông, trung tâm dữ liệu và hạ tầng truyền dẫn cáp quang. Sản phẩm được thiết kế với hai đầu kết nối SC, hỗ trợ kết nối giữa các thiết bị quang như Switch, Router, Media Converter, module thu phát quang và khung phối quang ODF.
Dây nhảy quang SC-SC có hai phiên bản chính là Singlemode (đơn mode) và Multimode (đa mode), đáp ứng các yêu cầu truyền dẫn khác nhau về khoảng cách, bước sóng và loại sợi quang. Ngoài ra, sản phẩm có thể lựa chọn đầu nối SC-UPC hoặc SC-APC, cấu trúc Simplex một sợi hoặc Duplex hai sợi, phù hợp với nhiều ứng dụng kết nối quang.
Với thiết kế đầu nối SC dạng Push-Pull chắc chắn, dây nhảy quang SC-SC giúp quá trình lắp đặt, đấu nối và bảo trì hệ thống mạng cáp quang trở nên thuận tiện hơn.
Tổng quan về dây nhảy quang SC-SC
Dây nhảy quang SC-SC là loại cáp quang được đấu nối sẵn hai đầu connector SC, sử dụng để kết nối giữa các thiết bị hoặc điểm đấu nối có cùng chuẩn giao diện SC.
SC (Subscriber Connector) là chuẩn đầu nối quang có thiết kế dạng vuông, sử dụng cơ chế cắm và kéo Push-Pull. Đầu nối có ferrule đường kính 2,5mm, giúp định vị và duy trì tiếp xúc chính xác giữa hai đầu sợi quang.
Dây nhảy quang SC-SC được sản xuất với hai loại sợi quang chính:
- Dây nhảy quang SC-SC Singlemode: Sử dụng sợi quang đơn mode 9/125µm, phù hợp với các hệ thống truyền dẫn khoảng cách xa.
- Dây nhảy quang SC-SC Multimode: Sử dụng sợi quang đa mode 50/125µm hoặc 62,5/125µm, phù hợp với các kết nối quang khoảng cách ngắn trong tòa nhà và trung tâm dữ liệu.
Ngoài ra, dây nhảy SC-SC còn có các tùy chọn SC-UPC, SC-APC, Simplex và Duplex để đáp ứng yêu cầu kết nối của từng hệ thống.
Tính năng chính của dây nhảy quang SC-SC
Hai đầu kết nối SC chắc chắn
Cả hai đầu dây đều sử dụng connector SC, thiết kế dạng vuông với cơ chế khóa Push-Pull, giúp thao tác cắm và tháo thuận tiện, duy trì kết nối ổn định.
Hỗ trợ Singlemode và Multimode
Sản phẩm có hai phiên bản sợi quang đơn mode và đa mode, đáp ứng nhiều nhu cầu truyền dẫn từ mạng nội bộ đến hệ thống viễn thông.
Tùy chọn đầu nối SC-UPC và SC-APC
Dây nhảy quang SC-SC có thể lựa chọn kiểu đánh bóng UPC hoặc APC tùy theo yêu cầu của thiết bị và hệ thống kết nối.
Đa dạng cấu trúc Simplex và Duplex
Có thể lựa chọn cấu trúc một sợi quang Simplex hoặc hai sợi quang Duplex, phù hợp với các phương thức truyền dẫn khác nhau.
Suy hao kết nối thấp
Đầu connector được gia công và đánh bóng theo yêu cầu kỹ thuật, giúp duy trì chất lượng tiếp xúc quang và hạn chế suy hao tại điểm kết nối khi lắp đặt đúng cách.
Khả năng kết nối linh hoạt
Sản phẩm hỗ trợ kết nối giữa ODF, Switch quang, Router, Media Converter và các thiết bị truyền dẫn có giao diện SC tương thích.
Lắp đặt nhanh chóng
Dây được đấu nối sẵn hai đầu connector, không cần thực hiện thao tác gắn đầu nối tại công trình, giúp tiết kiệm thời gian thi công và thuận tiện cho bảo trì.
Phân loại dây nhảy quang SC-SC Singlemode và Multimode
Dây nhảy quang SC-SC Singlemode
Dây nhảy quang SC-SC Singlemode sử dụng sợi quang đơn mode có kích thước lõi danh định khoảng 9µm và đường kính lớp bao quanh lõi 125µm (9/125µm).
Sợi quang Singlemode cho phép ánh sáng truyền theo một mode cơ bản, hạn chế tán sắc mode và phù hợp với các hệ thống truyền dẫn quang khoảng cách xa.
Đặc điểm:
- Loại sợi quang: Singlemode (SM).
- Kích thước sợi: 9/125µm.
- Bước sóng phổ biến: 1310nm và 1550nm.
- Đầu nối: SC-SC.
- Kiểu đánh bóng: SC-UPC hoặc SC-APC.
- Cấu trúc: Simplex hoặc Duplex.
- Ứng dụng: Mạng viễn thông, hệ thống FTTH, mạng LAN doanh nghiệp, kết nối ODF và Switch quang.
Các loại sợi quang Singlemode phổ biến:
OS1: Sợi quang đơn mode thường sử dụng trong cáp lắp đặt trong nhà, phù hợp với hạ tầng cáp quang nội bộ.
OS2: Sợi quang đơn mode suy hao thấp, thường sử dụng trong các tuyến cáp trục, cáp ngoài trời và hệ thống truyền dẫn khoảng cách dài.
Dây nhảy quang SC-SC Singlemode thường được sử dụng để kết nối ODF với thiết bị có giao diện SC hoặc kết nối giữa các thiết bị truyền dẫn quang.
Dây nhảy quang SC-SC Multimode
Dây nhảy quang SC-SC Multimode sử dụng sợi quang đa mode với kích thước lõi phổ biến 50/125µm hoặc 62,5/125µm.
Sợi quang Multimode cho phép nhiều mode ánh sáng truyền đồng thời, phù hợp với các tuyến kết nối quang khoảng cách ngắn và trung bình tùy theo tiêu chuẩn ứng dụng.
Các cấp sợi Multimode phổ biến:
- OM1: Sợi quang đa mode 62,5/125µm.
- OM2: Sợi quang đa mode 50/125µm.
- OM3: Sợi quang 50/125µm tối ưu cho truyền dẫn bằng laser VCSEL.
- OM4: Sợi quang 50/125µm có băng thông modal cao hơn OM3.
- OM5: Sợi quang đa mode băng rộng, hỗ trợ các ứng dụng truyền dẫn nhiều bước sóng.
Đặc điểm:
- Loại sợi quang: Multimode (MM).
- Kích thước: 50/125µm hoặc 62,5/125µm.
- Bước sóng phổ biến: 850nm và 1300nm.
- Đầu nối: SC-SC.
- Cấu trúc: Simplex hoặc Duplex.
- Ứng dụng: Mạng LAN, trung tâm dữ liệu, hệ thống máy chủ và kết nối thiết bị mạng trong tòa nhà.
Dây nhảy quang SC-SC Multimode thường được sử dụng trong hệ thống mạng nội bộ có khoảng cách kết nối phù hợp với loại sợi và module thu phát.
Phân biệt đầu nối SC-UPC và SC-APC
Đầu nối SC có thể được sản xuất với hai kiểu đánh bóng phổ biến là UPC và APC. Đây là yếu tố quan trọng cần xác định trước khi lựa chọn dây nhảy quang.
Dây nhảy quang SC-UPC
UPC (Ultra Physical Contact) là phương pháp đánh bóng đầu ferrule theo dạng tiếp xúc vật lý có độ cong chính xác.
Đặc điểm:
- Bề mặt ferrule được đánh bóng dạng cong.
- Giảm phản xạ quang tại điểm tiếp xúc.
- Thường có màu xanh dương.
- Được sử dụng phổ biến trong hệ thống Ethernet quang, mạng LAN và các thiết bị truyền dẫn.
Dây nhảy quang SC-APC
APC (Angled Physical Contact) là phương pháp đánh bóng đầu ferrule theo góc nghiêng, thường khoảng 8 độ.
Đặc điểm:
- Bề mặt tiếp xúc được đánh bóng nghiêng.
- Hạn chế phản xạ ngược về nguồn phát.
- Thường có màu xanh lá.
- Phù hợp với các hệ thống PON, FTTH và những ứng dụng yêu cầu đặc tính phản xạ thấp.
So sánh SC-UPC và SC-APC
| Tiêu chí | SC-UPC | SC-APC |
|---|---|---|
| Kiểu đánh bóng | Tiếp xúc vật lý dạng cong | Tiếp xúc vật lý dạng nghiêng |
| Góc đánh bóng | Không nghiêng | Khoảng 8 độ |
| Màu nhận diện phổ biến | Xanh dương | Xanh lá |
| Đặc tính phản xạ | Thấp | Thấp hơn UPC |
| Ứng dụng | Ethernet, LAN | PON, FTTH, CATV |
Lưu ý: Không kết nối trực tiếp đầu SC-UPC với SC-APC. Hai kiểu đánh bóng không tương thích trực tiếp, có thể gây suy hao kết nối lớn và ảnh hưởng đến bề mặt tiếp xúc quang.
Phân loại dây nhảy quang SC-SC Simplex và Duplex
Dây nhảy quang SC-SC Simplex
Simplex là loại dây nhảy sử dụng một sợi quang, với một connector SC ở mỗi đầu.
Đặc điểm:
- Chỉ có một sợi quang truyền dẫn.
- Kích thước nhỏ gọn.
- Phù hợp với các hệ thống truyền dẫn một sợi.
- Có thể sử dụng cho module quang BiDi và các ứng dụng chuyên dụng.
Dây nhảy quang SC-SC Duplex
Duplex là loại dây nhảy sử dụng hai sợi quang riêng biệt, thường được ghép thành một cặp.
Một sợi dùng để truyền tín hiệu Tx, sợi còn lại dùng để nhận tín hiệu Rx.
Đặc điểm:
- Có hai sợi quang trong cùng cấu trúc dây.
- Hỗ trợ truyền và nhận đồng thời trên hai sợi.
- Thường sử dụng cho các kết nối Ethernet quang hai sợi.
- Phù hợp với kết nối Switch quang, ODF và thiết bị truyền dẫn.
Ứng dụng của dây nhảy quang SC-SC trong hệ thống mạng
Kết nối ODF với Switch quang
Dây nhảy quang SC-SC được sử dụng để kết nối giữa các adapter SC trên khung phối quang ODF với thiết bị Switch quang có giao diện SC tương ứng.
Giải pháp giúp phân phối tín hiệu quang giữa các tuyến cáp và thiết bị mạng, đồng thời hỗ trợ quản lý hệ thống đấu nối tập trung.
Kết nối ODF với Media Converter
Trong hệ thống mạng sử dụng bộ chuyển đổi quang điện Media Converter, dây nhảy quang SC-SC giúp kết nối thiết bị với khung phối quang ODF.
Cần lựa chọn đúng loại Singlemode hoặc Multimode, đồng thời kiểm tra kiểu đầu nối UPC/APC và thông số module quang.
Kết nối Switch và Router quang
Dây nhảy SC-SC có thể sử dụng để kết nối giữa các thiết bị Switch, Router và các thiết bị truyền dẫn có cổng quang SC tương thích.
Hệ thống mạng LAN doanh nghiệp
Trong mạng LAN, dây nhảy quang SC-SC được sử dụng tại các điểm kết nối giữa ODF, thiết bị mạng và các tuyến cáp quang liên kết giữa các tầng hoặc khu vực.
Hệ thống FTTH và viễn thông
Dây nhảy quang SC-SC Singlemode được sử dụng trong các điểm đấu nối của hạ tầng FTTH và mạng viễn thông, đặc biệt khi hệ thống sử dụng giao diện SC.
Đối với mạng PON, cần lựa chọn đúng chuẩn SC/APC hoặc SC/UPC theo thiết kế và thiết bị đầu cuối.
Hệ thống Camera CCTV
Dây nhảy quang SC-SC có thể sử dụng trong hệ thống Camera IP truyền dẫn quang, giúp kết nối Switch quang, Media Converter và hệ thống ODF tại các điểm tập trung.
Trung tâm dữ liệu Data Center
Trong trung tâm dữ liệu, dây nhảy quang SC-SC được sử dụng để kết nối các thiết bị mạng và hệ thống phối quang có giao diện SC. Việc lựa chọn chiều dài và cấu trúc dây phù hợp giúp quản lý cáp khoa học, thuận tiện cho bảo trì.
Lợi ích khi sử dụng dây nhảy quang SC-SC
Lắp đặt nhanh chóng và thuận tiện
Hai đầu connector SC được đấu nối sẵn, hỗ trợ kết nối nhanh giữa các thiết bị mà không cần thực hiện hàn nối hoặc gắn đầu connector tại công trình.
Kết nối ổn định
Cơ chế khóa Push-Pull giúp connector được cố định tại vị trí kết nối, hạn chế tình trạng tuột đầu nối ngoài ý muốn.
Đáp ứng nhiều yêu cầu truyền dẫn
Có thể lựa chọn Singlemode hoặc Multimode tùy theo khoảng cách, loại cáp và thiết bị thu phát quang.
Tương thích với nhiều thiết bị
Dây nhảy SC-SC được sử dụng với các thiết bị có giao diện SC như ODF, Switch quang, Router, Media Converter và một số thiết bị đo kiểm.
Dễ quản lý và bảo trì
Thiết kế đầu nối dạng vuông giúp thao tác căn chỉnh thuận tiện. Khi cần kiểm tra hoặc thay thế, có thể tháo lắp trực tiếp tại các điểm kết nối.
Tối ưu chi phí triển khai
Sản phẩm có cấu trúc đơn giản, dễ lắp đặt và phù hợp với nhiều hệ thống mạng quang, giúp giảm thời gian thi công và công sức bảo trì.
Hướng dẫn lựa chọn dây nhảy quang SC-SC phù hợp
Để lựa chọn đúng dây nhảy quang SC-SC, cần kiểm tra các yếu tố sau:
Xác định loại sợi quang Singlemode hoặc Multimode
- Chọn Singlemode khi hệ thống sử dụng sợi quang OS1 hoặc OS2.
- Chọn Multimode khi hệ thống sử dụng sợi quang OM1, OM2, OM3, OM4 hoặc OM5 tương ứng.
Không nên kết nối tùy ý dây nhảy Singlemode với tuyến cáp Multimode hoặc ngược lại.
Lựa chọn đầu nối SC-UPC hoặc SC-APC
Kiểm tra chính xác kiểu đánh bóng của adapter và thiết bị để lựa chọn đầu connector phù hợp.
Không sử dụng trực tiếp SC-UPC cho cổng SC-APC hoặc ngược lại.
Lựa chọn cấu trúc Simplex hoặc Duplex
Xác định hệ thống sử dụng kết nối một sợi hay hai sợi quang.
- Simplex: Một sợi quang, phù hợp với module BiDi và các ứng dụng truyền dẫn một sợi.
- Duplex: Hai sợi quang, thường sử dụng cho các kết nối truyền và nhận riêng biệt.
Lựa chọn chiều dài dây nhảy quang
Các chiều dài thường được sử dụng gồm:
- 1m.
- 2m.
- 3m.
- 5m.
- 10m.
- 15m.
- 20m.
- 30m.
Có thể lựa chọn chiều dài theo yêu cầu thực tế của tủ Rack, ODF hoặc khoảng cách giữa các thiết bị.
Kiểm tra khả năng tương thích với module quang
Khi sử dụng với module SFP/SFP+, cần kiểm tra loại sợi quang, bước sóng, khoảng cách truyền dẫn và giao diện connector.
Nếu module sử dụng giao diện LC thì dây SC-SC không thể cắm trực tiếp vào module. Khi đó cần lựa chọn dây nhảy SC-LC hoặc giải pháp kết nối phù hợp.
Kiểm tra chất lượng đầu connector
Đầu SC cần đảm bảo bề mặt ferrule sạch, không trầy xước và không có bụi bẩn. Nên vệ sinh đầu connector trước khi kết nối để hạn chế suy hao do nhiễm bẩn.
Câu hỏi thường gặp về dây nhảy quang SC-SC
Dây nhảy quang SC-SC là gì?
Dây nhảy quang SC-SC là loại cáp quang được đấu nối sẵn hai đầu connector SC, sử dụng để kết nối giữa các thiết bị mạng và điểm phối quang có giao diện SC.
Dây nhảy quang SC-SC có những loại nào?
Sản phẩm có hai phiên bản chính là Singlemode và Multimode. Ngoài ra còn có các tùy chọn SC-UPC, SC-APC, Simplex và Duplex tùy cấu hình.
Dây nhảy quang SC-SC Singlemode dùng cho thiết bị nào?
Loại Singlemode phù hợp với các hệ thống ODF, Switch quang, Router, Media Converter và thiết bị thu phát quang sử dụng sợi đơn mode.
Dây nhảy quang SC-SC Multimode dùng cho thiết bị nào?
Loại Multimode thường được sử dụng trong hệ thống mạng LAN, trung tâm dữ liệu và các thiết bị thu phát quang sử dụng sợi đa mode tương ứng.
Dây nhảy quang SC-SC có kết nối được với module SFP không?
Có, nếu module SFP sử dụng giao diện SC. Tuy nhiên, nhiều module SFP hiện nay sử dụng đầu LC. Trong trường hợp đó cần sử dụng dây nhảy SC-LC hoặc phương án kết nối phù hợp.
Dây nhảy quang SC-UPC và SC-APC khác nhau như thế nào?
SC-UPC có bề mặt ferrule được đánh bóng dạng cong, còn SC-APC có bề mặt đánh bóng nghiêng khoảng 8 độ. SC-APC có đặc tính phản xạ ngược thấp hơn và thường được sử dụng trong các hệ thống PON, FTTH.
Dây nhảy quang SC-SC có loại Simplex và Duplex không?
Có. Simplex sử dụng một sợi quang, còn Duplex sử dụng hai sợi quang riêng biệt để truyền và nhận tín hiệu.
Dây nhảy quang SC-SC có những chiều dài nào?
Sản phẩm có thể lựa chọn các chiều dài phổ biến như 1m, 2m, 3m, 5m, 10m, 15m, 20m và 30m hoặc theo yêu cầu triển khai.
Dây nhảy quang SC-SC có sử dụng được cho Camera IP không?
Có. Sản phẩm có thể sử dụng trong hệ thống Camera IP truyền dẫn quang khi các thiết bị và điểm phối quang sử dụng giao diện SC tương thích.
Dây nhảy quang SC-SC Singlemode và Multimode cho hệ thống mạng cáp quang
Dây nhảy quang SC-SC Singlemode và Multimode là phụ kiện kết nối quan trọng trong hệ thống mạng cáp quang, đáp ứng nhu cầu đấu nối giữa ODF, Switch quang, Router, Media Converter và các thiết bị truyền dẫn sử dụng giao diện SC.
Với thiết kế hai đầu connector SC, cơ chế khóa Push-Pull và nhiều tùy chọn về loại sợi quang, kiểu đánh bóng UPC/APC, cấu trúc Simplex/Duplex, sản phẩm phù hợp với nhiều ứng dụng mạng LAN, FTTH, viễn thông, Camera CCTV và trung tâm dữ liệu.
Việc lựa chọn đúng dây nhảy quang SC-SC theo tiêu chuẩn sợi quang, loại connector, chiều dài và thiết bị sử dụng sẽ giúp đảm bảo tính tương thích, hạn chế suy hao và duy trì hoạt động ổn định cho hệ thống truyền dẫn quang.
