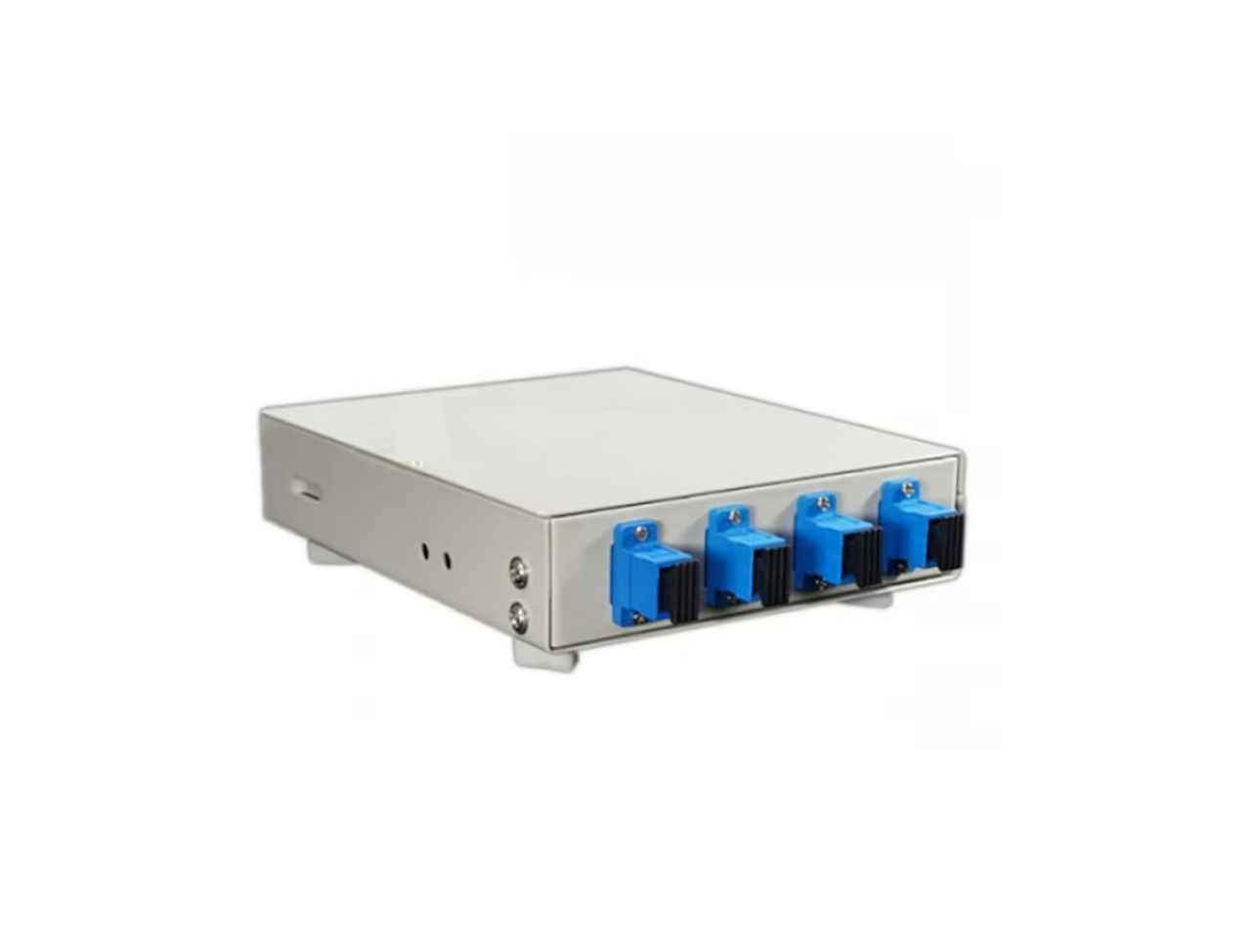

Hộp phối quang Mini ODF 4FO – Hộp phối quang 4 sợi treo tường
Hộp phối quang Mini ODF 4FO (Optical Distribution Frame) là thiết bị dùng để đấu nối, phân phối, quản lý và bảo vệ các sợi cáp quang trong hệ thống mạng viễn thông, mạng LAN, FTTH và các công trình điện nhẹ. Với thiết kế nhỏ gọn, dung lượng 4FO, sản phẩm phù hợp lắp đặt tại những vị trí có không gian hạn chế như hộp kỹ thuật, phòng mạng, tủ thiết bị, văn phòng và các điểm kết cuối cáp quang.
Mini ODF 4FO giúp tổ chức các điểm hàn nối giữa cáp quang tuyến chính và dây hàn quang Pigtail, sau đó đưa tín hiệu ra các adapter quang để kết nối với dây nhảy quang và thiết bị truyền dẫn. Nhờ đó, hệ thống cáp quang được quản lý gọn gàng, hạn chế tác động cơ học lên sợi quang và thuận tiện cho quá trình kiểm tra, bảo trì.
Hộp phối quang Mini ODF 4FO có các lựa chọn vật liệu vỏ như sắt sơn tĩnh điện hoặc nhựa tùy phiên bản sản phẩm. Tùy cấu hình, hộp có thể sử dụng adapter SC, LC, ST hoặc FC, đáp ứng nhiều phương án đấu nối cáp quang khác nhau.
Hộp phối quang Mini ODF 4FO là gì?
Mini ODF 4FO là hộp phối quang dung lượng nhỏ, được thiết kế để quản lý tối đa 4 sợi quang theo cấu hình sản phẩm. Thiết bị đóng vai trò là điểm kết cuối và phân phối kết nối quang, thường được lắp đặt trên tường hoặc tại các vị trí kỹ thuật trong công trình.
ODF là viết tắt của Optical Distribution Frame, có nghĩa là khung hoặc hộp phân phối quang. Thiết bị thường bao gồm khoang chứa sợi quang, vị trí bố trí khay hàn, điểm cố định cáp và vị trí lắp adapter quang.
Trong hệ thống thực tế, cáp quang tuyến chính được đưa vào hộp Mini ODF 4FO. Các sợi quang sau khi xử lý sẽ được hàn nối với dây Pigtail. Đầu connector của Pigtail được kết nối với adapter trên hộp phối quang, từ đó sử dụng dây nhảy quang để kết nối đến Switch quang, Media Converter, thiết bị truyền dẫn hoặc các thiết bị mạng khác.
Với dung lượng nhỏ gọn, hộp phối quang 4FO phù hợp cho các tuyến cáp quang có số lượng sợi ít, các điểm kết nối độc lập và những công trình không cần sử dụng ODF dung lượng lớn.
Tính năng chính của hộp phối quang Mini ODF 4FO
- Dung lượng 4FO: Hỗ trợ quản lý và phân phối tối đa 4 sợi quang theo cấu hình hộp.
- Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt, phù hợp với hộp kỹ thuật, phòng mạng, văn phòng và các điểm kết cuối cáp quang.
- Lắp đặt treo tường: Thuận tiện bố trí tại các vị trí cần quản lý và phân phối đường truyền quang.
- Nhiều lựa chọn vật liệu vỏ: Có phiên bản vỏ sắt sơn tĩnh điện hoặc vỏ nhựa tùy sản phẩm.
- Hỗ trợ khay hàn quang: Bố trí và bảo vệ các mối hàn giữa cáp quang tuyến chính với dây hàn quang Pigtail.
- Tương thích nhiều loại adapter: Có thể lựa chọn adapter SC, LC, ST hoặc FC theo cấu hình sản phẩm.
- Quản lý sợi quang khoa học: Hỗ trợ sắp xếp dây Pigtail, sợi quang và dây nhảy quang gọn gàng.
- Thuận tiện thi công và bảo trì: Giúp kỹ thuật viên dễ dàng tiếp cận các điểm đấu nối để kiểm tra, đo kiểm và xử lý sự cố.
- Bảo vệ điểm kết nối: Hạn chế tác động cơ học lên sợi quang và các mối hàn trong quá trình sử dụng.
- Ứng dụng linh hoạt: Phù hợp với mạng FTTH, LAN, hệ thống camera IP và các tuyến truyền dẫn quang dung lượng nhỏ.
Cấu tạo của hộp phối quang Mini ODF 4FO
Vỏ hộp phối quang
Vỏ hộp có chức năng bảo vệ các thành phần bên trong, đồng thời tạo kết cấu để cố định thiết bị tại vị trí lắp đặt.
Tùy phiên bản, Mini ODF 4FO có thể sử dụng:
- Vỏ sắt sơn tĩnh điện: Phù hợp với các vị trí cần kết cấu vỏ kim loại và độ cứng cơ học.
- Vỏ nhựa: Có thiết kế gọn nhẹ, thuận tiện trong một số ứng dụng lắp đặt trong nhà.
Việc lựa chọn vỏ sắt hay vỏ nhựa phụ thuộc vào môi trường thi công và yêu cầu của công trình.
Khay hàn quang
Khay hàn quang là bộ phận dùng để sắp xếp, cố định và bảo vệ các mối hàn giữa sợi cáp quang tuyến chính với dây Pigtail.
Khay giúp quản lý các đoạn sợi quang dự phòng, hạn chế uốn cong quá mức và tránh tác động lên mối hàn trong quá trình vận hành.
Adapter quang
Adapter quang là bộ phận kết nối hai đầu connector quang tương thích, thường được bố trí trên mặt hộp ODF.
Tùy cấu hình, hộp Mini ODF 4FO có thể sử dụng các loại adapter:
- SC: Đầu nối phổ biến trong hệ thống FTTH và mạng viễn thông.
- LC: Đầu nối nhỏ gọn, thường được sử dụng trong hệ thống mạng và trung tâm dữ liệu.
- ST: Đầu nối dạng khóa xoay, xuất hiện trong một số hệ thống cáp quang hiện hữu.
- FC: Đầu nối dạng ren, được sử dụng trong một số ứng dụng truyền dẫn và thiết bị chuyên dụng.
Cần lựa chọn đúng loại adapter theo connector của dây Pigtail và dây nhảy quang.
Vị trí cố định cáp và quản lý sợi quang
Hộp phối quang có vị trí để cố định cáp đầu vào và bố trí sợi quang bên trong. Việc cố định đúng kỹ thuật giúp hạn chế lực kéo truyền trực tiếp lên mối hàn, đồng thời duy trì bán kính uốn phù hợp cho sợi quang.
Nguyên lý đấu nối của Mini ODF 4FO trong hệ thống cáp quang
Hộp phối quang Mini ODF 4FO là điểm kết nối trung gian giữa cáp quang tuyến chính và thiết bị sử dụng tín hiệu quang.
Quy trình đấu nối thông thường gồm:
- Cáp quang tuyến chính được đưa vào hộp ODF và cố định tại vị trí phù hợp.
- Các sợi quang bên trong cáp được bóc tách và xử lý theo quy trình thi công.
- Sợi quang tuyến chính được hàn nối với dây hàn quang Pigtail bằng máy hàn cáp quang.
- Mối hàn được bảo vệ bằng ống co nhiệt và bố trí trong khay hàn quang.
- Đầu connector của Pigtail được kết nối với adapter quang trên hộp ODF.
- Dây nhảy quang được sử dụng để kết nối từ adapter đến thiết bị quang hoặc tuyến cáp tiếp theo.
Cách đấu nối này giúp tạo điểm kết cuối cáp quang rõ ràng, thuận tiện cho việc phân phối tín hiệu và bảo trì hệ thống.
Ứng dụng của hộp phối quang Mini ODF 4FO
Hệ thống mạng FTTH
Mini ODF 4FO có thể sử dụng tại các điểm kết cuối hoặc phân phối cáp quang trong hệ thống FTTH. Hộp giúp quản lý các sợi quang và tạo điểm kết nối giữa tuyến cáp quang với thiết bị hoặc hệ thống phân phối tiếp theo.
Hệ thống mạng LAN doanh nghiệp
Trong mạng LAN sử dụng cáp quang, hộp phối quang 4FO được lắp đặt tại các phòng kỹ thuật, tủ mạng hoặc vị trí tập trung đường truyền. Dây nhảy quang từ ODF có thể kết nối đến Switch quang, Media Converter hoặc thiết bị mạng tương thích.
Hệ thống camera IP
Đối với các hệ thống camera IP sử dụng truyền dẫn quang, Mini ODF 4FO được dùng để quản lý các điểm hàn nối và kết cuối tuyến cáp quang giữa khu vực camera với phòng giám sát.
Hệ thống mạng văn phòng và tòa nhà
Hộp phối quang Mini ODF 4FO phù hợp với các điểm đấu nối quang trong văn phòng, tòa nhà, khách sạn và các công trình điện nhẹ có số lượng sợi quang ít.
Kết nối thiết bị Media Converter
Mini ODF 4FO có thể sử dụng làm điểm kết nối trung gian giữa cáp quang tuyến chính và Media Converter. Dây nhảy quang kết nối từ adapter trên ODF đến cổng quang của bộ chuyển đổi quang điện, giúp chuyển tín hiệu Ethernet từ cáp quang sang cáp mạng đồng.
Hệ thống truyền dẫn quang trong công nghiệp
Trong các hệ thống tự động hóa và giám sát công nghiệp sử dụng truyền dẫn quang, hộp Mini ODF 4FO có thể được bố trí tại các điểm đấu nối nhỏ để quản lý sợi quang và thuận tiện kiểm tra khi cần thiết.
Lợi ích khi sử dụng hộp phối quang Mini ODF 4FO
Tiết kiệm không gian lắp đặt
Thiết kế Mini ODF nhỏ gọn giúp tận dụng không gian tại các vị trí kỹ thuật, phòng mạng, tủ thiết bị và khu vực có diện tích hạn chế.
Quản lý cáp quang khoa học
Hộp phối quang tạo vị trí tập trung cho các điểm hàn nối và kết nối adapter, giúp hệ thống dây Pigtail và dây nhảy quang được sắp xếp có trật tự.
Bảo vệ mối hàn quang
Khay hàn và khoang chứa bên trong giúp cố định, bảo vệ các mối hàn, hạn chế nguy cơ hư hỏng do tác động cơ học hoặc thao tác không đúng kỹ thuật.
Thuận tiện kiểm tra và bảo trì
Các điểm kết nối được bố trí tập trung giúp kỹ thuật viên dễ dàng xác định tuyến cáp, kiểm tra suy hao, thay thế dây nhảy quang và xử lý sự cố.
Linh hoạt trong lựa chọn adapter
Tùy phiên bản, Mini ODF có thể sử dụng adapter SC, LC, ST hoặc FC, giúp phù hợp với nhiều thiết bị và phương án kết nối khác nhau.
Phù hợp với hệ thống cáp quang dung lượng nhỏ
Dung lượng 4FO đáp ứng nhu cầu quản lý một số lượng sợi quang hạn chế, phù hợp với các điểm kết nối độc lập hoặc công trình nhỏ.
Hướng dẫn lựa chọn hộp phối quang Mini ODF 4FO
Lựa chọn vật liệu vỏ
- Vỏ sắt sơn tĩnh điện: Phù hợp khi cần kết cấu vỏ kim loại.
- Vỏ nhựa: Phù hợp với các ứng dụng cần hộp nhẹ và gọn.
Cần lựa chọn theo điều kiện môi trường và vị trí lắp đặt thực tế.
Lựa chọn loại adapter
- Adapter SC: Thường dùng trong hệ thống FTTH và mạng viễn thông.
- Adapter LC: Phù hợp với các kết nối có yêu cầu đầu nối nhỏ gọn.
- Adapter ST hoặc FC: Lựa chọn khi hệ thống đang sử dụng các chuẩn connector tương ứng.
Xác định loại sợi quang
Cần xác định cáp quang sử dụng là Singlemode hay Multimode để chọn Pigtail và dây nhảy quang tương thích. Không nên đấu nối lẫn hai loại sợi nếu chưa xác nhận yêu cầu kỹ thuật.
Kiểm tra dung lượng sợi
Mini ODF 4FO phù hợp với nhu cầu quản lý 4 sợi quang. Nếu hệ thống cần nhiều sợi hơn hoặc có kế hoạch mở rộng lớn, nên cân nhắc hộp ODF có dung lượng 8FO, 12FO, 24FO hoặc cao hơn.
Kiểm tra phụ kiện đi kèm
Trước khi lắp đặt, cần xác nhận sản phẩm có những phụ kiện nào: khay hàn quang, adapter, dây Pigtail, ống co nhiệt, phụ kiện cố định cáp và bộ vít lắp đặt. Không nên mặc định mọi phiên bản Mini ODF đều được cung cấp đầy đủ các phụ kiện giống nhau.
Quy trình lắp đặt hộp phối quang Mini ODF 4FO
Bước 1 – Xác định vị trí lắp đặt
Chọn vị trí tường hoặc khu vực kỹ thuật thuận tiện cho việc đưa cáp vào, đấu nối và bảo trì. Tránh những nơi có nguy cơ va đập, ẩm ướt hoặc tác động cơ học không phù hợp với loại hộp.
Bước 2 – Cố định hộp ODF
Sử dụng vít và phụ kiện lắp đặt phù hợp để cố định hộp lên tường hoặc bề mặt lắp đặt.
Bước 3 – Đưa cáp quang vào hộp
Luồn cáp quang tuyến chính vào hộp theo vị trí thiết kế, cố định vỏ cáp và bố trí sợi quang dự phòng.
Bước 4 – Hàn nối sợi quang
Sử dụng máy hàn quang để hàn các sợi cáp tuyến chính với dây hàn quang Pigtail tương ứng.
Bước 5 – Bảo vệ mối hàn
Sử dụng ống co nhiệt bảo vệ mối hàn và bố trí gọn trong khay hàn quang.
Bước 6 – Kết nối adapter
Lắp adapter quang phù hợp với connector của Pigtail, sau đó kết nối dây nhảy quang.
Bước 7 – Kiểm tra và hoàn thiện
Kiểm tra đường truyền bằng thiết bị đo công suất quang hoặc OTDR theo yêu cầu kỹ thuật, sau đó sắp xếp dây và đóng hộp bảo vệ.
Câu hỏi thường gặp về hộp phối quang Mini ODF 4FO
Mini ODF 4FO có nghĩa là gì?
Mini ODF 4FO là hộp phối quang kích thước nhỏ, có dung lượng quản lý 4 sợi quang. Thiết bị dùng để hàn nối, phân phối và bảo vệ các điểm kết nối cáp quang.
Hộp phối quang Mini ODF 4FO dùng để làm gì?
Sản phẩm được sử dụng để quản lý điểm kết cuối cáp quang, bảo vệ mối hàn và tạo kết nối thông qua adapter quang. Hộp thường được sử dụng trong mạng FTTH, LAN, camera IP và hệ thống truyền dẫn quang.
Mini ODF 4FO có những loại vỏ nào?
Theo cấu hình sản phẩm, Mini ODF 4FO có thể có vỏ sắt sơn tĩnh điện hoặc vỏ nhựa. Cần kiểm tra phiên bản thực tế khi lựa chọn.
Hộp Mini ODF 4FO sử dụng adapter nào?
Tùy cấu hình, hộp có thể tương thích với adapter SC, LC, ST hoặc FC. Cần chọn đúng loại adapter theo đầu connector của dây Pigtail và dây nhảy quang.
Mini ODF 4FO có sử dụng được cho cáp quang Singlemode không?
Có thể sử dụng nếu adapter, Pigtail và dây nhảy quang được lựa chọn đúng chuẩn Singlemode và tương thích với thiết bị truyền dẫn.
Mini ODF 4FO có dùng được cho cáp quang Multimode không?
Có thể sử dụng khi các phụ kiện quang đi kèm được lựa chọn đúng chuẩn Multimode. Cần xác nhận loại adapter và Pigtail phù hợp với hệ thống.
Mini ODF 4FO khác gì ODF 12FO hoặc 24FO?
Khác biệt chính là dung lượng quản lý sợi quang. Mini ODF 4FO phù hợp với hệ thống ít sợi, trong khi ODF 12FO hoặc 24FO đáp ứng các hệ thống có nhiều điểm kết nối hơn.
Hộp phối quang Mini ODF 4FO có cần máy hàn quang không?
Nếu sử dụng phương án hàn nối cáp tuyến chính với Pigtail thì cần máy hàn cáp quang và dụng cụ thi công chuyên dụng. Một số phương án đấu nối khác có thể sử dụng phụ kiện tương ứng theo thiết kế hệ thống.
Hộp phối quang Mini ODF 4FO cho hệ thống cáp quang
Hộp phối quang Mini ODF 4FO là giải pháp quản lý và bảo vệ điểm kết nối cáp quang nhỏ gọn cho các công trình có số lượng sợi quang hạn chế. Với dung lượng 4FO, thiết kế lắp đặt gọn và khả năng lựa chọn adapter theo cấu hình, sản phẩm phù hợp với mạng FTTH, mạng LAN, hệ thống camera IP và các ứng dụng truyền dẫn quang.
Việc lựa chọn đúng loại vỏ hộp, adapter, dây Pigtail và dây nhảy quang giúp hệ thống đấu nối được tổ chức khoa học, thuận tiện kiểm tra, bảo trì và mở rộng khi cần thiết.
