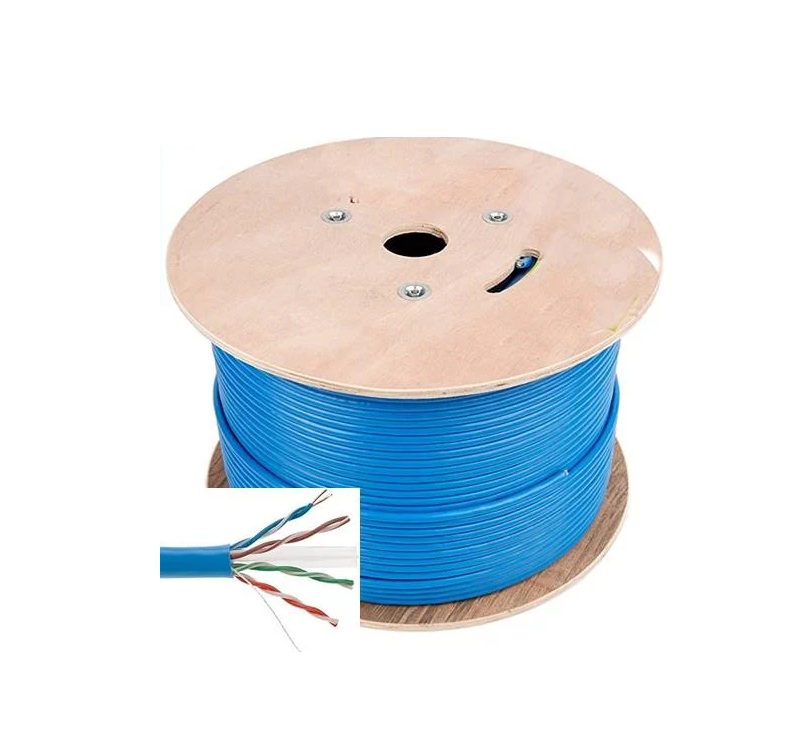

Dây cáp mạng UTP Cat6 – Cáp mạng LAN Gigabit 250MHz
Dây cáp mạng UTP Cat6 là dòng cáp mạng Ethernet được sử dụng phổ biến trong hệ thống mạng LAN gia đình, văn phòng, doanh nghiệp và các công trình hạ tầng công nghệ thông tin. Cáp được thiết kế với 4 đôi dây xoắn, gồm 8 lõi dẫn, đáp ứng yêu cầu truyền dữ liệu tốc độ cao và hỗ trợ băng thông danh định lên đến 250MHz.
So với cáp mạng Cat5e, cáp UTP Cat6 có yêu cầu kỹ thuật cao hơn về khả năng kiểm soát nhiễu xuyên âm và hiệu suất truyền dẫn. Sản phẩm phù hợp với hệ thống Gigabit Ethernet 1Gbps, đồng thời có thể hỗ trợ 10 Gigabit Ethernet trong những điều kiện chiều dài và cấu hình kênh truyền phù hợp.
Dây cáp mạng UTP Cat6 được ứng dụng trong kết nối máy tính, Switch mạng, Router, Access Point WiFi, camera IP, điện thoại IP, máy chủ và các thiết bị Ethernet. Với thiết kế cáp xoắn đôi không có lớp chống nhiễu kim loại, sản phẩm thuận tiện thi công trong nhiều hệ thống mạng nội bộ.
Cáp mạng UTP Cat6 là gì?
UTP Cat6 (Unshielded Twisted Pair Category 6) là loại cáp mạng xoắn đôi không chống nhiễu bằng lớp kim loại, được thiết kế theo tiêu chuẩn Category 6. Cáp có cấu trúc gồm 4 cặp dây xoắn độc lập, tổng cộng 8 lõi dây dẫn.
Trong tên gọi UTP Cat6:
- UTP – Unshielded Twisted Pair: Cáp xoắn đôi không có lớp chống nhiễu kim loại bao bọc bên ngoài.
- Cat6 – Category 6: Tiêu chuẩn cáp mạng hỗ trợ băng thông danh định 250MHz.
- 4 Pair: Gồm 4 cặp dây xoắn.
- 8 Core: Tổng cộng 8 lõi dây dẫn.
- Ethernet: Sử dụng để truyền dữ liệu trong hệ thống mạng máy tính và mạng LAN.
Cáp UTP Cat6 thường được triển khai trong hệ thống cáp mạng cấu trúc, kết nối từ tủ rack đến Patch Panel, ổ cắm mạng, máy tính và các thiết bị đầu cuối.
Tính năng chính của dây cáp mạng UTP Cat6
Băng thông 250MHz
Cáp mạng Cat6 hỗ trợ băng thông danh định 250MHz, đáp ứng nhu cầu truyền dữ liệu của các hệ thống mạng Ethernet hiện đại.
Hỗ trợ Gigabit Ethernet 1Gbps
Cáp UTP Cat6 đáp ứng kết nối Gigabit Ethernet với tốc độ truyền dữ liệu lên đến 1Gbps trong kênh truyền có thiết kế phù hợp.
Hỗ trợ 10 Gigabit Ethernet trong điều kiện phù hợp
Cat6 có thể hỗ trợ 10GBASE-T ở khoảng cách ngắn hơn giới hạn 100 mét, thông thường tối đa khoảng 55 mét tùy điều kiện lắp đặt, chất lượng hệ thống cáp và nhiễu xuyên âm.
Cấu trúc 4 đôi dây xoắn
Bốn cặp dây xoắn được thiết kế để hạn chế nhiễu xuyên âm và duy trì chất lượng tín hiệu trong quá trình truyền dữ liệu.
Thiết kế UTP linh hoạt
Không sử dụng lớp chống nhiễu kim loại bên ngoài, cáp UTP Cat6 có cấu trúc gọn và thuận tiện khi kéo dây, bấm đầu RJ45 hoặc đấu nối vào Patch Panel.
Ứng dụng đa dạng
Cáp phù hợp với mạng LAN, hệ thống camera IP, WiFi doanh nghiệp, điện thoại IP, kết nối Switch và các thiết bị Ethernet.
Có thể sử dụng trong hệ thống PoE
Cáp Cat6 có thể được triển khai để truyền đồng thời dữ liệu và nguồn điện cho các thiết bị PoE như camera IP, Access Point WiFi và điện thoại IP khi đáp ứng yêu cầu kỹ thuật của hệ thống.
Cấu tạo của dây cáp mạng UTP Cat6
Bốn cặp dây xoắn với tám lõi dẫn
Cáp mạng UTP Cat6 gồm 4 cặp dây dẫn xoắn lại với nhau, tổng cộng 8 lõi. Các cặp dây thường được nhận diện theo quy ước màu:
- Cặp xanh dương và trắng xanh dương.
- Cặp cam và trắng cam.
- Cặp xanh lá và trắng xanh lá.
- Cặp nâu và trắng nâu.
Cấu trúc xoắn đôi giúp hạn chế ảnh hưởng của nhiễu điện từ và nhiễu xuyên âm giữa các cặp dây.
Lớp cách điện từng lõi dây
Mỗi lõi dẫn có lớp cách điện riêng nhằm phân tách các dây dẫn, hạn chế tiếp xúc không mong muốn và đảm bảo đặc tính truyền dẫn.
Bộ phận phân tách cặp dây (nếu có)
Một số thiết kế cáp Cat6 sử dụng lõi phân tách chữ thập hoặc bộ phận ngăn cách giữa các cặp dây. Cấu trúc này giúp duy trì khoảng cách giữa các cặp, hỗ trợ kiểm soát nhiễu xuyên âm.
Không phải mọi mẫu cáp Cat6 đều có cấu tạo lõi phân tách giống nhau; cần kiểm tra thiết kế thực tế của sản phẩm.
Lớp vỏ bảo vệ bên ngoài
Lớp vỏ ngoài bảo vệ các cặp dây bên trong trước tác động cơ học trong quá trình vận chuyển và lắp đặt. Vật liệu vỏ, màu sắc và khả năng chống cháy phụ thuộc vào từng phiên bản cáp.
Thiết kế không có lớp chống nhiễu kim loại
Cáp UTP Cat6 không có lớp lá nhôm hoặc lưới kim loại chống nhiễu bao bọc bên ngoài. Khả năng kiểm soát nhiễu chủ yếu dựa vào cấu trúc xoắn đôi và thiết kế kỹ thuật của cáp.
Thông số kỹ thuật cơ bản của cáp mạng UTP Cat6
| Thông số | Đặc điểm |
|---|---|
| Loại cáp | UTP Cat6 |
| Tiêu chuẩn | Category 6 |
| Cấu trúc dây | 4 đôi dây xoắn |
| Số lõi dẫn | 8 lõi |
| Băng thông | 250MHz |
| Tốc độ Ethernet phổ biến | 1Gbps |
| Ứng dụng tốc độ cao | 10Gbps ở khoảng cách và điều kiện phù hợp |
| Cấu trúc chống nhiễu | Không có lớp chống nhiễu kim loại |
| Đầu kết nối thông dụng | RJ45 tương thích Cat6 |
| Ứng dụng | Mạng LAN, Ethernet, Camera IP, PoE, WiFi |
Bảng trên mô tả đặc tính chung của chuẩn Cat6, không thay thế thông số kỹ thuật của từng mã cáp cụ thể. Cần kiểm tra datasheet để xác định vật liệu lõi dẫn, tiết diện AWG, loại vỏ, chiều dài cuộn và các chứng nhận liên quan.
Ưu điểm của dây cáp mạng UTP Cat6
Băng thông cao hơn Cat5e
Cáp Cat6 có băng thông danh định 250MHz, cao hơn mức 100MHz của Cat5e. Điều này giúp Cat6 đáp ứng tốt hơn các yêu cầu về hiệu suất truyền dẫn và kiểm soát nhiễu trong hệ thống mạng.
Hỗ trợ mạng Gigabit ổn định
Cáp UTP Cat6 phù hợp với hệ thống Gigabit Ethernet, phục vụ truyền dữ liệu giữa máy tính, máy chủ, Switch và các thiết bị mạng trong doanh nghiệp.
Khả năng kiểm soát nhiễu xuyên âm tốt hơn
Thiết kế cáp Cat6 đặt ra yêu cầu cao hơn đối với các thông số truyền dẫn và nhiễu xuyên âm so với Cat5e. Nhờ đó, cáp phù hợp với các hệ thống mạng có mật độ kết nối cao.
Thuận tiện thi công và quản lý
Cáp UTP Cat6 có thể sử dụng với các phụ kiện mạng tương thích như đầu bấm RJ45 Cat6, Patch Panel Cat6 và ổ cắm mạng Cat6. Việc triển khai theo hệ thống cáp cấu trúc giúp quản lý điểm mạng khoa học hơn.
Phù hợp với nhiều thiết bị Ethernet
Cáp mạng Cat6 có thể kết nối máy tính, máy chủ, Switch, Router, Access Point, camera IP, điện thoại IP và nhiều thiết bị sử dụng giao tiếp Ethernet.
Hỗ trợ triển khai hệ thống PoE
Cáp Cat6 có thể sử dụng trong hệ thống cấp nguồn qua Ethernet, giúp truyền dữ liệu và nguồn điện trên cùng một tuyến cáp. Đây là giải pháp thuận tiện khi lắp đặt camera IP, Access Point WiFi và điện thoại IP tại các vị trí khó bố trí nguồn điện.
Ứng dụng của cáp mạng UTP Cat6 trong thực tế
Hệ thống mạng LAN văn phòng và doanh nghiệp
Cáp UTP Cat6 được sử dụng để kết nối máy tính, máy chủ, máy in, Switch và Router trong hệ thống mạng LAN. Cáp có thể được triển khai từ tủ rack đến Patch Panel, sau đó phân phối đến các ổ cắm mạng tại từng vị trí làm việc.
Hệ thống mạng gia đình
Trong nhà ở, cáp Cat6 được sử dụng để kết nối Router, Switch, máy tính, Smart TV, thiết bị giải trí và các điểm phát WiFi. Việc triển khai đường truyền mạng có dây giúp kết nối ổn định cho những thiết bị cần băng thông cao.
Hệ thống Camera IP
Cáp mạng Cat6 được sử dụng để kết nối camera IP với Switch mạng hoặc đầu ghi NVR. Đối với camera hỗ trợ PoE, cáp có thể truyền dữ liệu và nguồn điện từ Switch PoE đến camera trên cùng một tuyến dây.
Hệ thống WiFi doanh nghiệp
Cáp Cat6 kết nối Switch mạng với các Access Point WiFi lắp đặt trên trần hoặc tường. Khi sử dụng Access Point hỗ trợ PoE, hệ thống có thể cấp nguồn qua cáp mạng, giúp giảm nhu cầu lắp đặt ổ điện tại vị trí thiết bị.
Hệ thống tổng đài IP và điện thoại VoIP
Cáp UTP Cat6 được sử dụng để kết nối điện thoại IP, tổng đài IP-PBX, Switch mạng và các thiết bị VoIP. Cáp hỗ trợ truyền dữ liệu và cấp nguồn PoE cho điện thoại IP tương thích.
Trung tâm dữ liệu Data Center
Trong trung tâm dữ liệu, cáp Cat6 có thể được sử dụng cho các kết nối Ethernet phù hợp, kết nối thiết bị mạng, máy chủ và hệ thống quản lý. Việc lựa chọn Cat6 hay các chuẩn cao hơn phụ thuộc vào tốc độ cổng mạng, khoảng cách và yêu cầu băng thông của Data Center.
Hệ thống mạng trường học, khách sạn và tòa nhà
Cáp Cat6 phù hợp với các công trình có nhiều điểm mạng như trường học, khách sạn, trung tâm thương mại và tòa nhà văn phòng. Cáp được sử dụng cho máy tính, camera IP, WiFi, điện thoại IP và các thiết bị Ethernet khác.
Phân biệt cáp mạng UTP Cat6 với FTP Cat6 và STP Cat6
Cáp mạng Cat6 có nhiều cấu trúc chống nhiễu khác nhau. UTP, FTP và STP là những cách gọi phổ biến khi phân loại cáp theo cấu trúc lớp chắn.
| Tiêu chí | UTP Cat6 | FTP Cat6 | STP Cat6 |
|---|---|---|---|
| Lớp chống nhiễu kim loại | Không có | Có lớp lá chắn kim loại | Có lớp chống nhiễu theo cấu trúc thiết kế |
| Cấu trúc | Các cặp dây xoắn | Các cặp dây xoắn và lớp chắn | Các cặp dây xoắn có cấu trúc chắn nhiễu |
| Khả năng chống nhiễu | Dựa chủ yếu vào cấu trúc xoắn đôi | Tăng khả năng chống nhiễu nhờ lớp chắn | Phụ thuộc thiết kế lớp chắn |
| Thi công | Tương đối đơn giản | Cần xử lý lớp chắn và tiếp địa phù hợp | Cần chú ý cấu trúc chống nhiễu và tiếp địa |
| Ứng dụng | Mạng LAN thông dụng | Môi trường có nguy cơ nhiễu cao hơn | Môi trường cần giải pháp chống nhiễu phù hợp |
UTP Cat6 phù hợp với nhiều hệ thống mạng thông dụng. Trong môi trường có nhiều thiết bị điện công suất lớn hoặc nguồn gây nhiễu điện từ, có thể cân nhắc cáp FTP hoặc STP cùng phương án tiếp địa đúng kỹ thuật.
So sánh cáp mạng Cat5e và Cat6
Cat5e và Cat6 đều là cáp mạng xoắn đôi có 4 cặp dây, được sử dụng phổ biến trong hệ thống Ethernet. Sự khác biệt chính nằm ở băng thông và yêu cầu hiệu năng truyền dẫn.
| Tiêu chí | Cat5e | Cat6 |
|---|---|---|
| Băng thông | 100MHz | 250MHz |
| Tốc độ Gigabit Ethernet | Hỗ trợ 1Gbps | Hỗ trợ 1Gbps |
| 10 Gigabit Ethernet | Không phải ứng dụng phổ biến của Cat5e | Có thể hỗ trợ ở khoảng cách phù hợp, thường đến 55m |
| Cấu trúc | 4 đôi dây xoắn | 4 đôi dây xoắn, kiểm soát nhiễu xuyên âm chặt hơn |
| Ứng dụng | Mạng LAN thông dụng | Mạng LAN cần hiệu năng và khả năng dự phòng cao hơn |
Nếu triển khai hệ thống mạng mới, Cat6 là lựa chọn đáng cân nhắc khi cần băng thông cao hơn và dự phòng nâng cấp. Với hệ thống chỉ cần Gigabit Ethernet thông dụng, Cat5e vẫn có thể đáp ứng tốt nếu tuyến cáp đạt yêu cầu kỹ thuật.
So sánh cáp mạng Cat6 và Cat6A
Cat6A là phiên bản cải tiến của Cat6, được thiết kế để hỗ trợ 10 Gigabit Ethernet trên kênh truyền dài đến 100 mét theo tiêu chuẩn phù hợp.
| Tiêu chí | Cat6 | Cat6A |
|---|---|---|
| Băng thông | 250MHz | 500MHz |
| Tốc độ 10Gbps | Ở khoảng cách phù hợp, thường đến 55m | Hỗ trợ đến 100m theo kênh truyền tiêu chuẩn |
| Kích thước cáp | Thường gọn hơn | Thường lớn hơn |
| Thi công | Tương đối thuận tiện | Cần chú ý bán kính uốn và không gian lắp đặt |
| Ứng dụng | Mạng LAN doanh nghiệp, văn phòng | Hạ tầng 10 Gigabit Ethernet, Data Center và công trình yêu cầu cao |
Việc lựa chọn Cat6 hay Cat6A cần căn cứ vào tốc độ mạng, khoảng cách truyền dẫn, thiết bị đầu cuối và kế hoạch nâng cấp hạ tầng.
Hướng dẫn lựa chọn dây cáp mạng UTP Cat6 phù hợp
Kiểm tra vật liệu lõi dẫn
Cần xác định cáp sử dụng lõi đồng nguyên chất hay lõi hợp kim nhôm mạ đồng CCA. Hai loại vật liệu có đặc tính dẫn điện và khả năng đáp ứng tải khác nhau.
Đối với hệ thống cần truyền dữ liệu ổn định hoặc sử dụng PoE, cần quan tâm đến vật liệu lõi dẫn, tiết diện dây và điện trở của cáp.
Lựa chọn loại vỏ cáp theo môi trường
- Cáp đi trong nhà: Chọn loại vỏ phù hợp với môi trường lắp đặt trong nhà.
- Cáp đi trong ống hoặc máng cáp: Kiểm tra khả năng chịu lực kéo và điều kiện thi công.
- Cáp ngoài trời: Sử dụng loại cáp có thiết kế vỏ phù hợp với điều kiện thời tiết và môi trường ngoài trời.
- Công trình yêu cầu an toàn cháy: Kiểm tra tiêu chuẩn chống cháy, hạn chế khói và yêu cầu vật liệu của công trình.
Xác định chiều dài tuyến cáp
Đối với hệ thống Ethernet sử dụng cáp xoắn đôi, kênh truyền tiêu chuẩn thường được thiết kế tối đa 100 mét, bao gồm cáp cố định và dây kết nối. Với ứng dụng 10 Gigabit Ethernet trên Cat6, khoảng cách cần được giới hạn theo điều kiện kỹ thuật của hệ thống, thường tối đa khoảng 55 mét.
Kiểm tra khả năng đáp ứng PoE
Nếu sử dụng cáp để kết nối camera IP, Access Point WiFi hoặc điện thoại IP hỗ trợ PoE, cần kiểm tra chất lượng lõi dẫn, tiết diện, chiều dài tuyến và công suất cấp nguồn.
Lựa chọn phụ kiện tương thích
Cáp Cat6 nên được kết hợp với đầu bấm RJ45 Cat6, Patch Panel Cat6, ổ cắm mạng Cat6 và các phụ kiện có thông số phù hợp. Việc sử dụng phụ kiện không tương thích có thể làm giảm hiệu suất của toàn bộ tuyến cáp.
Lưu ý khi thi công cáp mạng Cat6
- Không kéo cáp vượt quá lực kéo cho phép của nhà sản xuất.
- Tránh bẻ gập cáp quá mức hoặc làm biến dạng cấu trúc cặp dây xoắn.
- Hạn chế tháo xoắn quá nhiều tại đầu dây khi bấm RJ45.
- Sử dụng đầu bấm RJ45 và Patch Panel tương thích Cat6.
- Đấu dây đúng sơ đồ T568A hoặc T568B.
- Hạn chế đi cáp mạng sát đường dây điện công suất lớn trong thời gian dài.
- Sắp xếp cáp trong máng hoặc tủ rack gọn gàng, tránh chèn ép.
- Sử dụng máy test cáp mạng để kiểm tra thông mạch, thứ tự dây và các lỗi đấu nối.
- Với công trình yêu cầu hiệu năng cao, nên kiểm tra chứng nhận tuyến cáp bằng thiết bị đo chuyên dụng.
Câu hỏi thường gặp về dây cáp mạng UTP Cat6
Cáp mạng UTP Cat6 có tốc độ bao nhiêu?
Cáp UTP Cat6 hỗ trợ Gigabit Ethernet 1Gbps trên kênh truyền tiêu chuẩn. Ngoài ra, Cat6 có thể hỗ trợ 10 Gigabit Ethernet ở khoảng cách phù hợp, thường tối đa khoảng 55 mét tùy điều kiện lắp đặt và chất lượng hệ thống cáp.
Cáp mạng Cat6 có băng thông bao nhiêu?
Cáp mạng Cat6 có băng thông danh định 250MHz, cao hơn mức 100MHz của Cat5e.
Cáp UTP Cat6 có bao nhiêu lõi?
Cáp UTP Cat6 thông dụng có 8 lõi dây, được chia thành 4 cặp dây xoắn.
Cáp Cat6 kéo được bao xa?
Đối với Gigabit Ethernet, kênh truyền Cat6 thông thường được thiết kế tối đa 100 mét. Đối với 10 Gigabit Ethernet, khoảng cách sử dụng phụ thuộc điều kiện kỹ thuật và thường giới hạn khoảng 55 mét.
Cáp mạng Cat6 có hỗ trợ PoE không?
Có. Cáp Cat6 có thể sử dụng trong hệ thống PoE để truyền đồng thời dữ liệu và nguồn điện đến camera IP, Access Point WiFi và điện thoại IP tương thích. Cần kiểm tra chất lượng cáp và yêu cầu công suất thực tế.
Cáp UTP Cat6 có chống nhiễu không?
Cáp UTP Cat6 không có lớp chống nhiễu kim loại bên ngoài. Cấu trúc xoắn đôi giúp hạn chế nhiễu xuyên âm. Nếu thi công trong môi trường có nhiễu điện từ lớn, có thể cân nhắc sử dụng cáp FTP hoặc STP phù hợp.
Cáp Cat6 có dùng được đầu RJ45 không?
Có. Cáp Cat6 sử dụng đầu nối RJ45 tương thích với cấu trúc và kích thước lõi dây. Nên chọn đầu RJ45 được thiết kế cho Cat6 để đảm bảo chất lượng kết nối.
Nên sử dụng Cat6 hay Cat6A?
Cat6 phù hợp với nhiều hệ thống mạng Gigabit và có thể hỗ trợ 10Gbps ở khoảng cách ngắn hơn. Cat6A phù hợp hơn khi cần triển khai 10 Gigabit Ethernet trên khoảng cách đến 100 mét.
Dây cáp mạng UTP Cat6 cho hệ thống mạng tốc độ cao
Dây cáp mạng UTP Cat6 là lựa chọn phù hợp cho hệ thống mạng LAN gia đình, văn phòng, doanh nghiệp và công trình điện nhẹ cần khả năng truyền dẫn ổn định. Với cấu trúc 4 đôi dây xoắn, băng thông 250MHz và khả năng hỗ trợ Gigabit Ethernet, cáp đáp ứng nhu cầu kết nối nhiều thiết bị mạng như máy tính, Switch, Router, Access Point, camera IP và điện thoại IP.
Khi lựa chọn cáp mạng UTP Cat6, cần quan tâm đến vật liệu lõi dẫn, tiết diện dây, loại vỏ bảo vệ, môi trường thi công và yêu cầu PoE. Việc kết hợp đúng cáp, đầu nối RJ45, Patch Panel và thiết bị mạng sẽ giúp hệ thống hoạt động ổn định, thuận tiện quản lý và bảo trì.
