Hộp phối quang Rackmount ODF 24FO – Khung phân phối quang 1U 19 inch

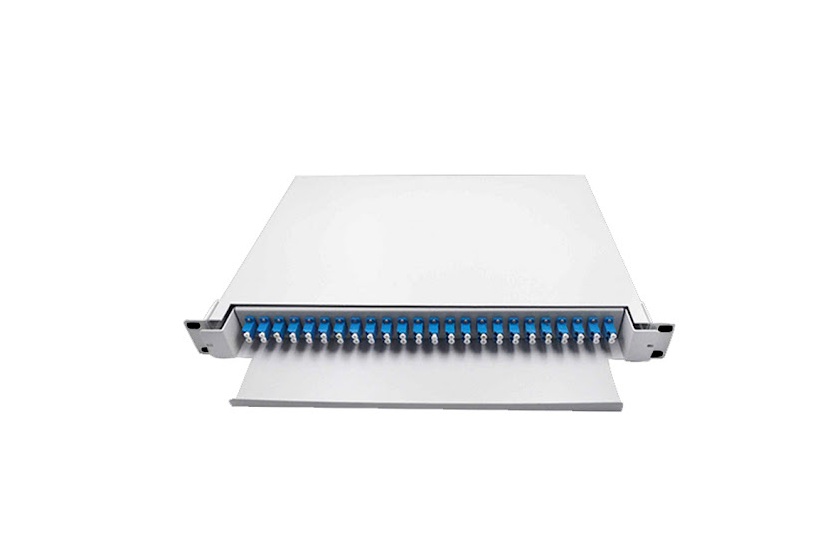

Hộp phối quang Rackmount ODF 24FO là thiết bị chuyên dụng để quản lý, đấu nối và phân phối 24 sợi cáp quang trong hệ thống mạng viễn thông, mạng LAN doanh nghiệp, trung tâm dữ liệu và hạ tầng truyền dẫn quang. Sản phẩm được thiết kế theo chuẩn Rackmount 1U, chiều rộng 19 inch, phù hợp lắp đặt trong tủ rack mạng và tủ thiết bị viễn thông.
ODF Rackmount 24FO có vỏ thép cán nguội phủ sơn tĩnh điện, kết cấu chắc chắn, hỗ trợ bảo vệ các mối hàn quang, đầu nối và dây nhảy quang. Thiết kế khay trượt trên nhiều phiên bản giúp kỹ thuật viên dễ dàng tiếp cận khu vực đấu nối, kiểm tra và bảo trì hệ thống.
Tính năng chính hộp phối quang Rackmount ODF 24FO
- Dung lượng 24FO: Quản lý và kết nối tối đa 24 sợi quang theo cấu hình thiết kế.
- Chuẩn Rackmount 1U – 19 inch: Lắp đặt thuận tiện trong tủ rack mạng tiêu chuẩn.
- Vỏ thép cán nguội: Bề mặt phủ sơn tĩnh điện, tăng độ bền và khả năng bảo vệ thiết bị.
- Thiết kế khay trượt: Hỗ trợ kéo khay ra để thao tác đấu nối, kiểm tra và bảo trì thuận tiện trên các phiên bản có cấu trúc này.
- Hỗ trợ nhiều loại adapter quang: Có thể lựa chọn adapter SC, FC, LC hoặc ST tùy cấu hình.
- Quản lý cáp khoa học: Bố trí khu vực cáp đầu vào, đầu ra, mối hàn và dây nhảy quang gọn gàng.
- Bảo vệ mối nối quang: Hạn chế tác động vật lý lên sợi quang, đầu nối và các vị trí hàn nối.
- Phù hợp nhiều hệ thống: Sử dụng trong phòng máy, tủ mạng doanh nghiệp, trung tâm dữ liệu và hạ tầng viễn thông.
Hộp phối quang Rackmount ODF 24FO là gì?
ODF (Optical Distribution Frame) là khung phối quang được sử dụng để tổ chức, bảo vệ và quản lý các điểm kết nối cáp quang. Thiết bị đóng vai trò trung gian giữa tuyến cáp quang truyền dẫn và các thiết bị mạng sử dụng kết nối quang.
Hộp phối quang Rackmount ODF 24FO là dòng ODF có dung lượng 24 sợi quang, được thiết kế để lắp trong tủ rack. Thiết bị giúp tập trung các điểm hàn nối và đầu kết nối quang tại một vị trí, thuận tiện cho việc phân phối tín hiệu, thay đổi kết nối và bảo trì mạng.
Với kích thước lắp đặt chuẩn 1U, chiều rộng 19 inch, ODF 24FO có thể bố trí cùng switch quang, switch mạng, bộ chuyển đổi quang điện và các thiết bị truyền dẫn khác trong cùng hệ thống tủ rack.
Cấu tạo của hộp phối quang Rackmount ODF 24FO
Vỏ hộp thép sơn tĩnh điện
Phần vỏ được chế tạo từ thép cán nguội, phủ sơn tĩnh điện nhằm tăng độ bền bề mặt và hạn chế ảnh hưởng từ môi trường lắp đặt thông thường. Kết cấu kim loại giúp bảo vệ khu vực đấu nối và các phụ kiện bên trong.
Khay đấu nối và quản lý mối hàn
Khu vực bên trong được bố trí để sắp xếp sợi quang, quản lý mối hàn và bảo vệ các vị trí nối. Khay đấu nối kết hợp với ống co nhiệt bảo vệ mối hàn giúp hạn chế tác động cơ học lên sợi quang sau khi hàn nối.
Hệ thống adapter quang
ODF 24FO hỗ trợ lựa chọn các loại adapter quang phổ biến như SC, FC, LC và ST. Việc lựa chọn adapter cần căn cứ vào loại đầu nối của tuyến cáp, dây nhảy quang và thiết bị truyền dẫn.
Một số kiểu kết nối thường gặp:
- SC/UPC hoặc SC/APC.
- LC/UPC hoặc LC/APC.
- FC/UPC hoặc FC/APC.
- ST/UPC.
Cần xác nhận chuẩn đánh bóng UPC/APC và số lượng adapter thực tế theo cấu hình đặt hàng.
Khay trượt và hệ thống quản lý cáp
Nhiều phiên bản Rackmount ODF sử dụng thiết kế khay trượt, cho phép kéo phần khay bên trong ra để thao tác. Thiết kế này hỗ trợ kỹ thuật viên kiểm tra mối hàn, thay đổi dây nhảy và xử lý sự cố thuận tiện hơn.
Các vị trí cáp vào và cáp ra giúp phân chia tuyến cáp, hạn chế tình trạng dây quang chồng chéo trong tủ rack.
Lợi ích khi sử dụng ODF Rackmount 24FO
Tổ chức hệ thống cáp quang chuyên nghiệp
ODF 24FO tập trung các điểm kết nối quang trong một khung thiết bị, giúp hệ thống cáp được bố trí rõ ràng, dễ nhận diện và thuận tiện khi quản lý.
Tiết kiệm không gian tủ rack
Thiết kế chuẩn 1U, rộng 19 inch giúp tận dụng không gian lắp đặt trong tủ rack. ODF có thể bố trí cùng các thiết bị mạng khác mà không cần sử dụng một vị trí lắp đặt riêng biệt.
Bảo vệ sợi quang và điểm kết nối
Các mối hàn, đầu nối và dây nhảy được sắp xếp trong khu vực bảo vệ của ODF, hạn chế nguy cơ bị kéo căng, va chạm hoặc uốn cong không phù hợp trong quá trình vận hành.
Thuận tiện kiểm tra và bảo trì
Thiết kế khay trượt trên các phiên bản tương ứng giúp kỹ thuật viên dễ dàng tiếp cận khu vực đấu nối. Khi cần kiểm tra suy hao, thay dây nhảy hoặc xử lý sự cố, việc thao tác được thực hiện thuận tiện hơn.
Linh hoạt trong lựa chọn kết nối
Khả năng lựa chọn adapter SC, FC, LC và ST giúp ODF 24FO phù hợp với nhiều loại hệ thống cáp quang và thiết bị truyền dẫn khác nhau.
Ứng dụng của hộp phối quang Rackmount ODF 24FO
Hệ thống mạng LAN doanh nghiệp
ODF 24FO được sử dụng tại phòng máy hoặc tủ mạng trung tâm để tập trung các tuyến cáp quang kết nối giữa các tầng, tòa nhà và khu vực làm việc. Thiết bị giúp quản lý kết nối quang giữa hệ thống cáp trục và switch quang.
Trung tâm dữ liệu Data Center
Trong Data Center, ODF Rackmount 24FO hỗ trợ tổ chức các tuyến cáp quang kết nối giữa tủ rack, thiết bị mạng và hệ thống truyền dẫn. Việc tập trung các điểm đấu nối giúp kỹ thuật viên dễ dàng quản lý và thay đổi kết nối khi cần thiết.
Hệ thống viễn thông và truyền dẫn quang
ODF 24FO có thể được sử dụng tại các điểm tập trung cáp quang, phòng kỹ thuật và tủ thiết bị viễn thông để quản lý các tuyến cáp truyền dẫn, phân phối kết nối đến thiết bị đầu cuối.
Hệ thống camera IP và giám sát
Trong các dự án camera IP quy mô lớn, cáp quang thường được sử dụng để kết nối các khu vực cách xa phòng điều khiển. ODF 24FO giúp tập trung các tuyến cáp quang trước khi kết nối đến switch quang hoặc thiết bị truyền dẫn.
Hệ thống mạng giữa các tòa nhà
Với các khu công nghiệp, trường học, bệnh viện và khu văn phòng có nhiều khối nhà, ODF 24FO giúp quản lý các tuyến cáp quang liên kết giữa các công trình, hỗ trợ tổ chức hệ thống kết nối tập trung.
Cách lựa chọn hộp phối quang Rackmount ODF 24FO
Xác định số lượng sợi quang
ODF 24FO phù hợp với hệ thống cần quản lý 24 sợi quang theo dung lượng thiết kế. Khi lựa chọn, cần xác định số lượng sợi thực tế, số lượng mối hàn và khả năng mở rộng trong tương lai.
Lựa chọn chuẩn adapter
Adapter cần tương thích với đầu nối trên dây nhảy quang và thiết bị sử dụng. SC, LC, FC và ST là những chuẩn kết nối phổ biến. Ngoài kiểu đầu nối, cần chú ý chuẩn UPC hoặc APC để tránh kết nối không tương thích.
Kiểm tra chuẩn lắp đặt tủ rack
Sản phẩm có thiết kế Rackmount 1U, chiều rộng 19 inch. Khi lắp đặt, cần kiểm tra không gian chiều cao còn trống, độ sâu tủ rack và vị trí bố trí dây nhảy phía trước hoặc phía sau.
Kiểm tra phụ kiện đi kèm
Cần xác nhận cấu hình thực tế gồm khay đấu nối, ống bảo vệ mối hàn, adapter quang và các phụ kiện quản lý cáp. Số lượng adapter và cách bố trí phụ kiện có thể khác nhau giữa các phiên bản.
Hướng dẫn lắp đặt và sử dụng ODF Rackmount 24FO
- Lắp cố định ODF vào vị trí 1U trên tủ rack 19 inch.
- Đưa cáp quang vào đúng vị trí cổng vào cáp của hộp phối quang.
- Tuốt vỏ cáp và chuẩn bị sợi quang theo quy trình thi công.
- Hàn nối sợi quang với dây pigtail theo sơ đồ đấu nối.
- Sắp xếp mối hàn vào khay bảo vệ, sử dụng ống bảo vệ mối hàn phù hợp.
- Đấu nối pigtail với adapter tương ứng.
- Kết nối dây nhảy quang từ adapter ODF đến thiết bị mạng.
- Kiểm tra suy hao và chất lượng kết nối bằng thiết bị đo kiểm quang phù hợp.
- Sắp xếp dây nhảy, cố định cáp và hoàn thiện nhãn nhận diện từng tuyến.
Trong quá trình thi công, cần tuân thủ bán kính uốn cong cho phép của cáp và sợi quang, tránh kéo căng hoặc làm gãy sợi. Không nhìn trực tiếp vào đầu sợi quang khi chưa xác nhận nguồn phát đã được ngắt an toàn.
Câu hỏi thường gặp về hộp phối quang Rackmount ODF 24FO
ODF Rackmount 24FO có dung lượng bao nhiêu sợi quang?
ODF Rackmount 24FO có dung lượng thiết kế 24 sợi quang, phục vụ nhu cầu quản lý và đấu nối các tuyến cáp quang trong tủ rack.
ODF 24FO sử dụng chuẩn tủ rack nào?
Sản phẩm được thiết kế theo chuẩn Rackmount 1U, chiều rộng 19 inch, phù hợp với các tủ rack mạng tiêu chuẩn có kích thước tương ứng.
Hộp phối quang ODF 24FO hỗ trợ những loại adapter nào?
Theo cấu hình lựa chọn, sản phẩm hỗ trợ adapter SC, FC, LC và ST. Cần xác nhận kiểu adapter, chuẩn UPC/APC và số lượng thực tế khi đặt hàng.
Khay trượt trên ODF 24FO có tác dụng gì?
Khay trượt giúp kỹ thuật viên tiếp cận khu vực đấu nối bên trong dễ dàng hơn, thuận tiện cho việc hàn nối, kiểm tra, thay dây nhảy và bảo trì hệ thống.
ODF Rackmount 24FO được sử dụng ở đâu?
Thiết bị thường được lắp trong tủ rack tại phòng máy, trung tâm dữ liệu, phòng viễn thông, hệ thống mạng LAN doanh nghiệp và các công trình sử dụng hạ tầng cáp quang.
ODF 24FO có thể sử dụng ngoài trời không?
Trang sản phẩm có đề cập khả năng sử dụng trong nhà hoặc ngoài trời. Tuy nhiên, cần xác nhận điều kiện lắp đặt, cấp bảo vệ và khả năng chống bụi, chống nước của đúng phiên bản trước khi triển khai trực tiếp ngoài trời.
