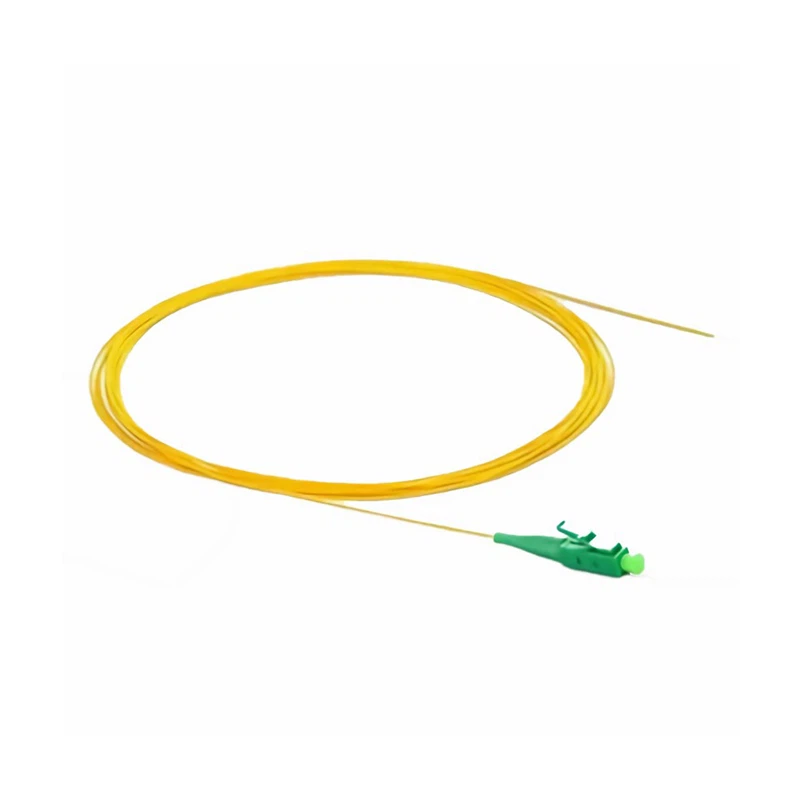

Dây hàn quang LC Pigtail (LC Fiber Optic Pigtail) là phụ kiện quan trọng trong hệ thống thi công, đấu nối và phân phối cáp quang. Sản phẩm có một đầu được gắn sẵn connector LC tại nhà máy, đầu còn lại là sợi quang trần dùng để hàn nối với cáp quang bằng máy hàn cáp quang chuyên dụng.
Dây hàn quang LC Pigtail được sử dụng phổ biến trong khung phối quang ODF, hộp phối quang, tủ Rack, hệ thống mạng LAN, viễn thông, FTTH và trung tâm dữ liệu. Sản phẩm giúp chuyển đổi đầu sợi quang của tuyến cáp cố định thành giao diện kết nối LC, thuận tiện cho việc đấu nối với Switch quang, module SFP, Media Converter và các thiết bị truyền dẫn.
Dây hàn quang LC có hai phiên bản chính là Singlemode (đơn mode) và Multimode (đa mode), đáp ứng các yêu cầu truyền dẫn khác nhau. Ngoài ra, sản phẩm có thể lựa chọn đầu nối LC-UPC hoặc LC-APC tùy theo loại sợi quang và yêu cầu kết nối của hệ thống.
Tổng quan về dây hàn quang LC Pigtail
Dây hàn quang LC Pigtail là đoạn sợi quang ngắn được đấu nối sẵn một đầu connector LC, đầu còn lại để trần nhằm thực hiện hàn nối với sợi quang của tuyến cáp chính.
Khác với dây nhảy quang LC-LC có hai đầu connector được lắp sẵn, dây hàn quang LC Pigtail chỉ có một đầu kết nối quang hoàn chỉnh. Đầu còn lại được sử dụng để hàn nhiệt với sợi quang bên trong cáp quang.
Cấu tạo cơ bản gồm:
- Đầu connector LC được gắn sẵn tại nhà máy.
- Sợi quang Singlemode hoặc Multimode.
- Lớp phủ bảo vệ sợi quang.
- Lớp đệm bảo vệ bên ngoài.
- Đầu sợi quang trần phục vụ hàn nối.
Đầu connector LC có thiết kế nhỏ gọn, sử dụng ferrule đường kính 1,25mm và cơ chế khóa dạng lẫy. Nhờ vậy, dây hàn quang LC phù hợp với các hệ thống phối quang có mật độ cổng kết nối cao.
Sau khi hàn nối, đầu LC có thể được kết nối với adapter trên ODF hoặc các thiết bị mạng quang sử dụng giao diện LC tương thích.
Tính năng chính của dây hàn quang LC Pigtail
Một đầu connector LC được đấu nối sẵn
Dây hàn quang LC Pigtail có một đầu connector LC được gia công và lắp đặt sẵn tại nhà máy, giúp kết nối nhanh với adapter LC trên ODF, Patch Panel hoặc thiết bị quang.
Một đầu sợi quang trần phục vụ hàn nối
Đầu còn lại không có connector, được sử dụng để hàn nhiệt với sợi quang của cáp chính bằng máy hàn quang chuyên dụng.
Hỗ trợ sợi quang Singlemode và Multimode
Sản phẩm có các phiên bản sợi quang đơn mode 9/125µm và đa mode 50/125µm hoặc 62,5/125µm, đáp ứng nhiều nhu cầu thi công mạng cáp quang.
Tùy chọn đầu nối LC-UPC và LC-APC
Có thể lựa chọn kiểu đánh bóng đầu connector theo yêu cầu của thiết bị và hệ thống. Đầu UPC và APC cần được sử dụng đúng chuẩn, không kết nối trực tiếp với nhau.
Suy hao hàn nối và kết nối thấp
Khi sử dụng sợi quang tương thích, máy hàn được hiệu chuẩn và thực hiện đúng quy trình, mối hàn có thể đạt suy hao thấp, giúp duy trì chất lượng truyền dẫn.
Thi công nhanh chóng và thuận tiện
Đầu LC đã được lắp sẵn, kỹ thuật viên chỉ cần thực hiện hàn nối đầu sợi trần với tuyến cáp quang, giúp giảm các thao tác lắp connector tại công trình.
Phù hợp với nhiều hệ thống phối quang
Dây hàn quang LC Pigtail được sử dụng trong ODF, hộp phối quang, tủ cáp quang, hệ thống LAN, viễn thông và trung tâm dữ liệu.
Phân loại dây hàn quang LC Pigtail Singlemode và Multimode
Dây hàn quang LC Pigtail Singlemode
Dây hàn quang LC Singlemode sử dụng sợi quang đơn mode có kích thước lõi danh định khoảng 9µm và đường kính lớp bao quanh lõi 125µm (9/125µm).
Sợi quang Singlemode cho phép ánh sáng truyền theo một mode cơ bản, hạn chế tán sắc mode và phù hợp với hệ thống truyền dẫn khoảng cách xa.
Đặc điểm:
- Loại sợi quang: Singlemode (SM).
- Kích thước sợi: 9/125µm.
- Bước sóng hoạt động phổ biến: 1310nm và 1550nm.
- Đầu connector: LC.
- Kiểu đánh bóng: LC-UPC hoặc LC-APC tùy phiên bản.
- Ứng dụng: ODF, mạng LAN, FTTH, viễn thông và hệ thống truyền dẫn quang.
Các cấp sợi Singlemode phổ biến:
OS1: Sợi quang đơn mode thường được sử dụng trong các hệ thống cáp lắp đặt trong nhà.
OS2: Sợi quang đơn mode suy hao thấp, thường sử dụng cho tuyến cáp trục, cáp ngoài trời và hệ thống truyền dẫn khoảng cách dài.
Dây hàn quang LC Singlemode thường được sử dụng để hàn nối cáp quang OS1/OS2 vào khay hàn ODF, sau đó kết nối với thiết bị quang thông qua adapter LC.
Dây hàn quang LC Pigtail Multimode
Dây hàn quang LC Multimode sử dụng sợi quang đa mode với kích thước lõi phổ biến 50/125µm hoặc 62,5/125µm.
Sợi quang Multimode cho phép nhiều mode ánh sáng truyền đồng thời trong lõi sợi, phù hợp với các hệ thống mạng nội bộ và kết nối quang khoảng cách ngắn.
Các cấp sợi Multimode phổ biến:
- OM1: Sợi quang đa mode 62,5/125µm.
- OM2: Sợi quang đa mode 50/125µm.
- OM3: Sợi quang 50/125µm tối ưu cho truyền dẫn bằng laser VCSEL.
- OM4: Sợi quang 50/125µm có băng thông modal cao hơn OM3.
- OM5: Sợi quang đa mode băng rộng, hỗ trợ các ứng dụng truyền dẫn nhiều bước sóng.
Đặc điểm:
- Loại sợi quang: Multimode (MM).
- Kích thước: 50/125µm hoặc 62,5/125µm.
- Bước sóng phổ biến: 850nm và 1300nm.
- Đầu connector: LC.
- Ứng dụng: Mạng LAN, trung tâm dữ liệu, hệ thống máy chủ và hạ tầng cáp quang trong tòa nhà.
Dây hàn quang LC Multimode được sử dụng để hàn nối tuyến cáp đa mode với khay phối quang, giúp tạo giao diện LC phục vụ kết nối thiết bị mạng.
Phân biệt đầu nối LC-UPC và LC-APC
Đầu connector LC có thể được sản xuất với hai kiểu đánh bóng phổ biến là UPC và APC. Việc lựa chọn đúng kiểu đánh bóng giúp đảm bảo khả năng tương thích và chất lượng kết nối quang.
Dây hàn quang LC-UPC
UPC (Ultra Physical Contact) là phương pháp đánh bóng đầu ferrule theo dạng tiếp xúc vật lý có độ cong chính xác.
Đặc điểm:
- Bề mặt ferrule được đánh bóng dạng cong.
- Giảm phản xạ quang tại điểm kết nối.
- Thường có màu xanh dương đối với connector Singlemode.
- Được sử dụng phổ biến trong hệ thống Ethernet quang và mạng LAN.
Dây hàn quang LC-APC
APC (Angled Physical Contact) là phương pháp đánh bóng đầu ferrule theo góc nghiêng, thường khoảng 8 độ.
Đặc điểm:
- Bề mặt tiếp xúc được đánh bóng nghiêng.
- Hạn chế phản xạ ngược về nguồn phát.
- Thường có màu xanh lá.
- Phù hợp với các hệ thống PON, FTTH và ứng dụng yêu cầu đặc tính phản xạ thấp.
Lưu ý: Không kết nối trực tiếp LC-UPC với LC-APC vì hai kiểu đánh bóng không tương thích trực tiếp.
Đối với dây hàn quang Multimode, cần lựa chọn kiểu connector theo tiêu chuẩn và cấu hình thực tế của hệ thống, không mặc định tất cả các phiên bản đều có APC.
Phân loại dây hàn quang LC theo cấu trúc sợi
Dây hàn quang LC Simplex
Dây hàn quang Simplex sử dụng một sợi quang và một connector LC được đấu nối sẵn.
Đặc điểm:
- Một sợi quang truyền dẫn.
- Một đầu connector LC.
- Một đầu sợi trần để hàn nối.
- Thiết kế nhỏ gọn, dễ quản lý.
Ứng dụng trong các hệ thống truyền dẫn một sợi, các điểm kết nối quang riêng lẻ và thiết bị sử dụng cấu hình phù hợp.
Dây hàn quang LC Duplex
Dây hàn quang Duplex gồm hai sợi quang riêng biệt, mỗi sợi được gắn sẵn một đầu connector LC và có một đầu trần để hàn nối.
Một sợi có thể đảm nhiệm truyền tín hiệu Tx, sợi còn lại đảm nhiệm nhận tín hiệu Rx trong các hệ thống truyền dẫn hai sợi.
Ứng dụng:
- Hàn nối cáp quang vào ODF.
- Kết nối hệ thống Switch quang.
- Hệ thống truyền dẫn Ethernet hai sợi.
- Trung tâm dữ liệu.
- Hạ tầng mạng viễn thông.
Tùy thiết kế, sản phẩm có thể được cung cấp dưới dạng dây đơn lẻ hoặc bộ nhiều sợi (Pigtail Fanout) để phục vụ đấu nối nhiều lõi cáp quang.
Cấu tạo và nguyên lý sử dụng dây hàn quang LC Pigtail
Dây hàn quang LC Pigtail hoạt động dựa trên nguyên lý hàn nối nhiệt giữa sợi quang của dây Pigtail và sợi quang của tuyến cáp chính.
Một đầu connector LC được kết nối với adapter trên ODF, trong khi đầu sợi trần được hàn với sợi quang tương ứng của cáp chính.
Quá trình truyền dẫn tín hiệu được thực hiện theo đường đi:
Thiết bị quang → Connector LC → Dây Pigtail → Mối hàn quang → Cáp quang trục.
Mối hàn sau khi hoàn thiện được bảo vệ bằng ống co nhiệt chuyên dụng và bố trí trong khay hàn của ODF.
Giải pháp này giúp chuyển đổi tuyến cáp quang có sợi trần thành các cổng kết nối quang LC thuận tiện cho việc quản lý, kiểm tra và bảo trì.
Ứng dụng của dây hàn quang LC Pigtail
Hàn nối cáp quang vào ODF
Đây là ứng dụng phổ biến nhất của dây hàn quang LC Pigtail.
Các sợi quang của tuyến cáp chính được hàn với dây Pigtail LC, sau đó sắp xếp và cố định trong khay hàn ODF.
Đầu connector LC được đưa ra phía trước khung phối quang thông qua adapter, tạo điểm kết nối thuận tiện với thiết bị mạng.
Sử dụng trong hộp phối quang
Dây hàn quang LC được sử dụng trong các hộp phối quang để kết thúc sợi quang và tạo giao diện kết nối với các thiết bị đầu cuối.
Ứng dụng trong hệ thống mạng LAN, FTTH, mạng doanh nghiệp và các tuyến cáp quang nội bộ.
Kết nối Switch quang và module SFP
Sau khi hàn nối vào ODF, đầu LC của dây Pigtail có thể được kết nối với dây nhảy quang LC-LC hoặc thiết bị có giao diện LC phù hợp.
Giải pháp này hỗ trợ kết nối tuyến cáp quang trục với module SFP/SFP+ trên Switch.
Hệ thống mạng LAN doanh nghiệp
Trong các công trình văn phòng, nhà máy và tòa nhà, dây hàn quang LC Pigtail được sử dụng để kết thúc tuyến cáp quang giữa các tầng, tủ mạng và phòng máy chủ.
Hệ thống viễn thông và FTTH
Dây hàn quang LC Singlemode được sử dụng trong các điểm đấu nối của hạ tầng truyền dẫn quang, giúp kết nối các tuyến cáp vào khung phối quang và thiết bị mạng.
Cần lựa chọn đúng chuẩn connector UPC/APC theo thiết kế của hệ thống.
Trung tâm dữ liệu Data Center
Dây hàn quang LC Pigtail được sử dụng để kết thúc các tuyến cáp quang tại ODF và Patch Panel, tạo giao diện LC phục vụ kết nối giữa các hệ thống Switch, Server và thiết bị truyền dẫn.
Hệ thống Camera IP truyền dẫn quang
Trong hệ thống Camera IP sử dụng đường truyền cáp quang, dây hàn quang LC Pigtail được sử dụng để đấu nối tuyến cáp vào hộp phối quang tại các điểm tập trung hoặc tủ kỹ thuật.
Lợi ích khi sử dụng dây hàn quang LC Pigtail
Tạo điểm kết nối quang chuyên nghiệp
Dây Pigtail giúp kết thúc sợi quang trần bằng connector LC được lắp sẵn, tạo giao diện kết nối tiêu chuẩn cho hệ thống ODF và Patch Panel.
Đảm bảo chất lượng kết nối
Đầu LC được gia công tại nhà máy, còn đầu sợi trần được hàn nối bằng máy hàn quang. Khi thi công đúng kỹ thuật, giải pháp này giúp duy trì chất lượng kết nối và hạn chế suy hao.
Tiết kiệm thời gian thi công
Không cần thực hiện thao tác gắn connector tại công trình. Kỹ thuật viên chỉ cần chuẩn bị sợi cáp và thực hiện hàn nối với dây Pigtail.
Dễ dàng quản lý và bảo trì
Đầu connector LC nhỏ gọn, phù hợp với các khung phối quang có mật độ cổng kết nối cao. Các sợi Pigtail có thể được đánh dấu và sắp xếp theo từng khay hàn.
Phù hợp với nhiều loại cáp quang
Có thể lựa chọn phiên bản Singlemode hoặc Multimode theo tuyến cáp và thiết bị sử dụng.
Thuận tiện mở rộng hệ thống
Khi bổ sung thêm các tuyến cáp quang hoặc cổng kết nối, có thể triển khai thêm dây Pigtail tương ứng mà không cần thay đổi toàn bộ hạ tầng phối quang.
Quy trình hàn nối dây hàn quang LC Pigtail
Để đảm bảo chất lượng mối hàn, quá trình thi công cần thực hiện theo đúng quy trình kỹ thuật.
Chuẩn bị thiết bị và vật tư
Các thiết bị cần chuẩn bị gồm:
- Dây hàn quang LC Pigtail.
- Máy hàn cáp quang.
- Dao cắt sợi quang chuyên dụng.
- Kìm tuốt sợi quang.
- Dụng cụ vệ sinh sợi quang.
- Cồn vệ sinh chuyên dụng và khăn không xơ phù hợp.
- Ống co nhiệt bảo vệ mối hàn.
- Khay hàn quang ODF.
- Máy đo công suất quang hoặc OTDR khi cần kiểm tra.
Tuốt lớp bảo vệ sợi quang
Tuốt lớp vỏ và lớp phủ bảo vệ ở đầu sợi quang theo đúng chiều dài yêu cầu của máy hàn.
Thao tác cần cẩn thận để không làm xước hoặc đứt lõi sợi.
Vệ sinh sợi quang
Sử dụng vật tư vệ sinh chuyên dụng để làm sạch lớp phủ còn lại và bề mặt sợi quang.
Đảm bảo sợi quang không còn bụi bẩn trước khi đưa vào máy hàn.
Cắt sợi quang
Sử dụng dao cắt sợi quang chính xác để tạo mặt cắt vuông góc, đảm bảo điều kiện hàn nối tốt.
Thực hiện hàn nối
Đưa hai đầu sợi quang vào máy hàn, căn chỉnh và thực hiện hàn theo chương trình phù hợp với loại sợi Singlemode hoặc Multimode.
Sau khi hàn, kiểm tra kết quả ước tính suy hao do máy hiển thị và đánh giá chất lượng mối nối.
Bảo vệ mối hàn
Luồn ống co nhiệt vào vị trí mối hàn và sử dụng bộ gia nhiệt của máy hàn hoặc thiết bị phù hợp để cố định.
Sắp xếp sợi vào khay hàn ODF
Đưa mối hàn vào khay bảo vệ, cuộn sợi theo bán kính uốn cong cho phép và cố định các đầu connector LC tại adapter tương ứng.
Kiểm tra sau khi hàn nối
Kiểm tra sơ bộ bằng nguồn phát quang và máy đo công suất quang hoặc sử dụng OTDR theo yêu cầu nghiệm thu.
Đảm bảo mối hàn và đường truyền đáp ứng yêu cầu kỹ thuật trước khi đưa hệ thống vào vận hành.
Hướng dẫn lựa chọn dây hàn quang LC Pigtail phù hợp
Xác định loại sợi quang Singlemode hoặc Multimode
Cần kiểm tra tuyến cáp quang đang sử dụng trước khi lựa chọn.
- Singlemode 9/125µm: Phù hợp với cáp OS1/OS2.
- Multimode 50/125µm: Phù hợp với các cấp sợi OM2, OM3, OM4, OM5 tương ứng.
- Multimode 62,5/125µm: Phù hợp với hệ thống sử dụng sợi OM1.
Không nên sử dụng dây Pigtail khác loại sợi với tuyến cáp chính nếu chưa có giải pháp kỹ thuật được xác nhận.
Lựa chọn chuẩn đầu nối LC-UPC hoặc LC-APC
Kiểm tra kiểu đánh bóng của adapter ODF và thiết bị cần kết nối.
LC-UPC thường có màu xanh dương, LC-APC thường có màu xanh lá đối với các connector Singlemode thông dụng.
Không kết nối trực tiếp hai kiểu đánh bóng khác nhau.
Xác định số lượng sợi Pigtail
Cần căn cứ vào số lượng lõi của tuyến cáp và số lượng cổng kết nối cần sử dụng.
Ví dụ:
- Cáp quang 4FO: Cần chuẩn bị số lượng Pigtail phù hợp với số sợi cần kết cuối.
- Cáp quang 8FO: Có thể sử dụng bộ Pigtail nhiều sợi để thuận tiện quản lý.
- Cáp quang 12FO hoặc 24FO: Nên lựa chọn bộ Pigtail Fanout và khay hàn phù hợp.
Số lượng thực tế cần căn cứ vào số sợi được đấu nối và phương án dự phòng của công trình.
Lựa chọn chiều dài dây Pigtail
Chiều dài cần phù hợp với khoảng cách từ vị trí hàn đến adapter LC trên ODF.
Dây quá ngắn có thể gây căng sợi và khó bố trí, trong khi dây quá dài gây khó khăn trong quản lý khay hàn.
Kiểm tra khả năng tương thích với ODF
Xác định ODF sử dụng adapter LC Simplex hay LC Duplex, kiểu UPC hay APC và mật độ cổng kết nối.
Việc lựa chọn đúng connector giúp đảm bảo khả năng lắp đặt và bảo trì.
Câu hỏi thường gặp về dây hàn quang LC Pigtail
Dây hàn quang LC Pigtail là gì?
Dây hàn quang LC Pigtail là đoạn sợi quang có một đầu connector LC được đấu nối sẵn, đầu còn lại là sợi quang trần để hàn nối với tuyến cáp quang chính.
Dây hàn quang LC Pigtail khác dây nhảy quang LC-LC như thế nào?
Dây hàn quang LC Pigtail chỉ có một đầu connector LC, đầu còn lại dùng để hàn nối. Dây nhảy quang LC-LC có hai đầu connector LC được lắp sẵn, dùng để kết nối trực tiếp giữa hai thiết bị hoặc điểm phối quang.
Dây hàn quang LC Pigtail có những loại nào?
Sản phẩm có các phiên bản Singlemode và Multimode, đồng thời có thể lựa chọn kiểu connector LC-UPC hoặc LC-APC tùy cấu hình.
Dây hàn quang LC Pigtail sử dụng cho ODF nào?
Dây được sử dụng với ODF có adapter LC tương thích. Cần kiểm tra kiểu adapter, chuẩn đánh bóng UPC/APC và loại sợi quang trước khi lựa chọn.
Dây hàn quang LC Pigtail có sử dụng được cho cáp quang Singlemode không?
Có. Phiên bản Singlemode 9/125µm được sử dụng để hàn nối với tuyến cáp quang đơn mode tương ứng.
Dây hàn quang LC Pigtail Multimode dùng cho hệ thống nào?
Dây Multimode được sử dụng trong mạng LAN, trung tâm dữ liệu và các hệ thống cáp quang đa mode tương ứng.
Dây Pigtail LC có cần sử dụng máy hàn quang không?
Có. Đầu sợi trần của dây Pigtail cần được hàn nối với sợi quang của tuyến cáp chính bằng máy hàn cáp quang hoặc phương pháp đấu nối phù hợp với yêu cầu kỹ thuật của hệ thống.
Dây hàn quang LC có thể kết nối trực tiếp với module SFP không?
Có thể kết nối về mặt giao diện khi đầu LC tương thích, nhưng đầu còn lại của Pigtail cần được hàn nối với tuyến cáp quang và hoàn thiện hệ thống phối quang trước khi sử dụng. Trong thực tế, dây nhảy quang LC-LC thường được sử dụng để kết nối từ ODF đến module SFP.
Dây hàn quang LC Pigtail cho hệ thống ODF và mạng cáp quang
Dây hàn quang LC Pigtail Singlemode và Multimode là phụ kiện quan trọng trong quá trình thi công, đấu nối và hoàn thiện hệ thống cáp quang.
Với một đầu connector LC được đấu nối sẵn và một đầu sợi trần phục vụ hàn nối, sản phẩm giúp tạo điểm kết nối quang chuyên nghiệp trên ODF, hộp phối quang và tủ Rack.
Việc lựa chọn đúng loại sợi Singlemode hoặc Multimode, kiểu đầu nối LC-UPC/LC-APC, số lượng sợi và chiều dài phù hợp sẽ giúp đảm bảo khả năng tương thích, chất lượng mối hàn và hiệu quả vận hành lâu dài của hệ thống mạng quang.
