Việc thi công lắp đặt cáp quang mang lại hiệu suất mạng vượt trội cho các doanh nghiệp hiện đại, cung cấp dung lượng băng thông lớn hơn và khả năng chống nhiễu điện từ vượt trội so với cáp đồng truyền thống. Dịch vụ thi công lắp đặt chuyên nghiệp đảm bảo hiệu suất tối ưu và độ tin cậy cao hơn cho các hoạt động truyền thông quan trọng của doanh nghiệp.
Thi công lắp đặt, bảo trì mạng cáp quang thông qua dịch vụ hàn nối cáp quang chuyên nghiệp, sửa chữa cáp và kiểm tra mạng thường xuyên sẽ duy trì tính toàn vẹn của cơ sở hạ tầng cáp quang.
Tổng quan về thi công lắp đặt cáp quang
Lắp đặt cáp quang liên quan đến việc triển khai hạ tầng cáp quang để cung cấp khả năng truyền tải internet tốc độ cao hoặc truyền tải tín hiệu video từ các camera IP của hệ thống an ninh giám sát. Việc thi công lắp đặt cáp quang cục bộ phục vụ các khu dân cư, khu thương mại và các cơ sở kinh doanh riêng lẻ với kết nối chuyên dụng, hiệu suất cao.
Cáp quang là nền tảng của cơ sở hạ tầng kỹ thuật số hiện đại, cho phép các ứng dụng quan trọng trong nhiều ngành và lĩnh vực:
- Internet và Mạng máy tính: Cung cấp truyền dữ liệu tốc độ cao cho mạng doanh nghiệp, trung tâm dữ liệu và nhà cung cấp dịch vụ internet
- Viễn thông: Hỗ trợ truyền thông thoại, video và dữ liệu với chất lượng và độ tin cậy vượt trội
- Truyền hình cáp: Cung cấp tín hiệu truyền hình độ nét cao và siêu nét mà không bị suy giảm chất lượng.
- Camera giám sát: truyền tín hiệu về trung tâm giám sát.
- Ứng dụng trong Quân sự và Hàng không: Cung cấp truyền thông an toàn, chống nhiễu cho các nhiệm vụ quốc phòng và không gian.
Cách thi công lắp đặt cáp quang
Việc thi công lắp đặt cáp quang tuân theo một quy trình có hệ thống bao gồm ba giai đoạn chính: chạy cáp, hàn nối và kết nối cáp. Sau khi lập kế hoạch tuyến đường và đánh giá địa điểm kỹ lưỡng, cáp quang được triển khai bằng kỹ thuật kéo hoặc thổi qua các ống dẫn hiện có hoặc các đường dẫn mới đào rãnh. Giai đoạn kết nối bao gồm việc thực hiện các mối nối cố định theo 1 trong 2 cách:
- Phương pháp hàn nóng chảy bằng máy hàn cáp quang.
- Hoặc hàn cơ học bằng đầu nối cáp nhanh Fast Connector.
Các loại hình thi công lắp đặt mạng cáp quang
Triển khai cáp quang hiện đại đáp ứng các yêu cầu kết nối đa dạng thông qua nhiều phương pháp kiến trúc khác nhau:
- FTTP (Cáp quang đến tận nhà) đưa cáp quang trực tiếp đến tòa nhà của bạn, tại đó các thiết bị đầu cuối mạng quang chuyển đổi tín hiệu quang thành tín hiệu điện để phân phối đến các thiết bị đầu cuối. Phương pháp này tối đa hóa tiềm năng băng thông và giảm thiểu suy giảm tín hiệu.
- FTTB (Cáp quang đến tòa nhà hoặc doanh nghiệp) hoạt động tương tự như FTTP, cung cấp kết nối cáp quang chuyên dụng trực tiếp đến các cơ sở thương mại và tòa nhà đa thuê.
- FTTC/N (Cáp quang đến lề đường hoặc nút) mở rộng cáp quang đến các điểm phân phối trong khu vực, với cơ sở hạ tầng cáp đồng hoàn thiện kết nối cuối cùng đến từng tòa nhà. Phương pháp kết hợp này tạo ra sự cân bằng giữa chi phí triển khai và cải thiện hiệu suất.
- Kết nối cáp quang trực tiếp phục vụ các ứng dụng chuyên biệt yêu cầu băng thông chuyên dụng và độ trễ tối thiểu, đặc biệt hữu ích cho các khu vực dịch vụ nhỏ đòi hỏi hiệu suất vượt trội.
- Mạng cáp quang chia sẻ sử dụng Mạng quang chủ động (AON) hoặc Mạng quang thụ động (PON) để chia nhỏ các kết nối cáp quang đơn lẻ cho nhiều người dùng, tối ưu hóa chi phí cơ sở hạ tầng trong khi vẫn duy trì mức hiệu suất phù hợp.
Các yêu cầu về thi công lắp đặt cáp quang
Yêu cầu triển khai thi công lắp đặt cáp quang rất khác nhau giữa môi trường ngoài trời và trong nhà, mỗi môi trường đều có những thách thức và cân nhắc riêng. Việc lắp đặt ngoài trời thường sử dụng hệ thống ống dẫn ngầm hoặc phương pháp chôn trực tiếp để bảo vệ cáp khỏi các yếu tố môi trường và hư hỏng vật lý. Việc lắp đặt ngầm đòi hỏi phải chú ý cẩn thận đến độ sâu chôn để tránh hư hỏng do tác động chủ quan hoặc khách quan gây hỏng cáp.
Việc lập kế hoạch lắp đặt chuyên nghiệp sẽ đảm bảo các chiến lược định tuyến tối ưu, cân nhắc đến nhu cầu mở rộng trong tương lai, khả năng tiếp cận bảo trì và tuân thủ các quy định xây dựng và quy định an toàn tại địa phương.
Phương pháp thi công lắp đặt cáp quang
Thi công lắp đặt cáp quang chuyên nghiệp sử dụng hai kỹ thuật triển khai chính: kéo và thổi, mỗi kỹ thuật được tối ưu hóa cho các điều kiện và yêu cầu lắp đặt cụ thể.
- Thổi cáp: sử dụng khí nén để đẩy cáp qua ống dẫn, giảm thời gian lắp đặt và giảm thiểu áp lực lên các sợi quang. Phương pháp này đặc biệt hiệu quả đối với các tuyến cáp dài và lắp đặt qua hệ thống ống dẫn ngầm hiện có.
- Kéo cáp: vẫn rất cần thiết đối với các tuyến cáp ngắn hơn và các công trình lắp đặt mà hệ thống khí nén không thể triển khai hiệu quả. Đội ngũ thi công lắp đặt sẽ khảo sát thực địa toàn diện để xác định phương pháp lắp đặt tối ưu, xem xét các yếu tố như tình trạng ống dẫn, chiều dài cáp, các hạn chế về môi trường và yêu cầu về khả năng tiếp cận.
Tiêu chuẩn mã màu
Hệ thống mã màu cáp quang cung cấp khả năng nhận dạng thiết yếu cho đội ngũ lắp đặt và nhân viên bảo trì. Tiêu chuẩn EIA/TIA-598 thiết lập các bảng màu toàn diện cho vỏ cáp, từng sợi quang và các thành phần đầu nối, cho phép nhận dạng nhanh chóng trong quá trình lắp đặt, đấu nối và xử lý sự cố.
Việc tuân thủ mã màu phù hợp giúp đơn giản hóa việc quản lý cáp quang trong các hệ thống phức tạp với nhiều loại cáp và điểm kết nối. Việc chuẩn hóa này giúp giảm thiểu lỗi lắp đặt, đẩy nhanh quy trình bảo trì và đảm bảo ghi chép thống nhất trên các môi trường mạng khác nhau.
Quy trình thi công lắp đặt cáp quang
Việc thi công lắp đặt cáp quang chuyên nghiệp tuân thủ các quy trình có hệ thống, đảm bảo hiệu suất và độ tin cậy tối ưu. Quy trình lắp đặt bắt đầu bằng việc khảo sát hiện trường toàn diện và lập kế hoạch tuyến đường, sau đó là triển khai cáp bằng các kỹ thuật lắp đặt phù hợp với điều kiện môi trường cụ thể.
Quy trình kết nối bao gồm việc nối chính xác bằng phương pháp hàn nóng chảy hoặc cơ học, tiếp theo là kiểm tra toàn diện để xác minh chất lượng lắp đặt và tuân thủ các thông số kỹ thuật về hiệu suất.
Giải pháp Mở rộng Cáp Quang
Bộ mở rộng cáp quang cho phép mở rộng mạng vượt quá chiều dài cáp tiêu chuẩn mà vẫn duy trì chất lượng tín hiệu và thông số kỹ thuật hiệu suất. Các thiết bị này rất hữu ích cho việc cải tạo các hệ thống hiện có, mở rộng mạng tạm thời và xử lý sự cố.
Các giải pháp mở rộng bao gồm bộ khuếch đại quang, bộ lặp và bộ chuyển đổi quang giúp tái tạo hoặc tăng cường tín hiệu quang cho khoảng cách truyền dẫn mở rộng. Việc lựa chọn đúng đắn đảm bảo khả năng tương thích với các thiết bị hiện có và các yêu cầu về hiệu suất.
Khả năng về khoảng cách và phạm vi của cáp quang
Khoảng cách truyền dẫn cáp quang thay đổi đáng kể tùy thuộc vào loại cáp, bước sóng và thông số kỹ thuật của thiết bị. Cáp OS2 chế độ đơn hỗ trợ khoảng cách cực xa, thường vượt quá 100 km cho các ứng dụng phù hợp. Cáp đa chế độ (OM1 đến OM5) cung cấp khả năng truyền dẫn khoảng cách ngắn hơn trong khi vẫn hỗ trợ tốc độ dữ liệu cao hơn cho các ứng dụng mạng cục bộ.
Giới hạn khoảng cách phụ thuộc vào ngân sách suy hao tín hiệu chấp nhận được, thông số kỹ thuật của thiết bị và yêu cầu hiệu suất. Đội ngũ lắp đặt chuyên nghiệp sẽ lựa chọn loại cáp và cấu hình phù hợp để đáp ứng các mục tiêu cụ thể về khoảng cách và hiệu suất.
Tốc độ và Hiệu suất Cáp Quang
Tốc độ truyền dẫn cáp quang vượt trội so với cáp đồng, với tốc độ dữ liệu tiềm năng có thể đạt tới hàng terabit/giây trong điều kiện tối ưu. Cáp quang đa mode thường hỗ trợ tốc độ lên đến 100 Gbps ở khoảng cách trung bình, trong khi cáp quang đơn mode cho phép tốc độ dữ liệu thậm chí còn cao hơn ở khoảng cách xa.
Hiệu suất thực tế phụ thuộc vào khả năng của thiết bị, chất lượng cáp, quy trình lắp đặt và kiến trúc mạng. Việc lắp đặt chuyên nghiệp đảm bảo các điều kiện tối ưu cho tốc độ và độ tin cậy tối đa trong suốt vòng đời hoạt động của cáp.
Chi phí thi công lắp đặt cáp quang
Chi phí thi công lắp đặt cáp quang chuyên nghiệp tùy thuộc theo quy mô dự án và nhiều yếu tố khác, bao gồm yêu cầu về chiều dài cáp, thông số kỹ thuật về số lượng sợi và các yếu tố phức tạp của quá trình thi công lắp đặt.
Số lượng sợi ảnh hưởng đáng kể đến chi phí vật liệu, với cáp 96FO đòi hỏi đầu tư cao hơn đáng kể so với cáp48FO hay 24FO hay 12FO. Yêu cầu về ống luồn dây làm tăng thêm chi phí dựa trên thông số kỹ thuật về kích thước ống dẫn và độ phức tạp của quá trình thi công lắp đặt.

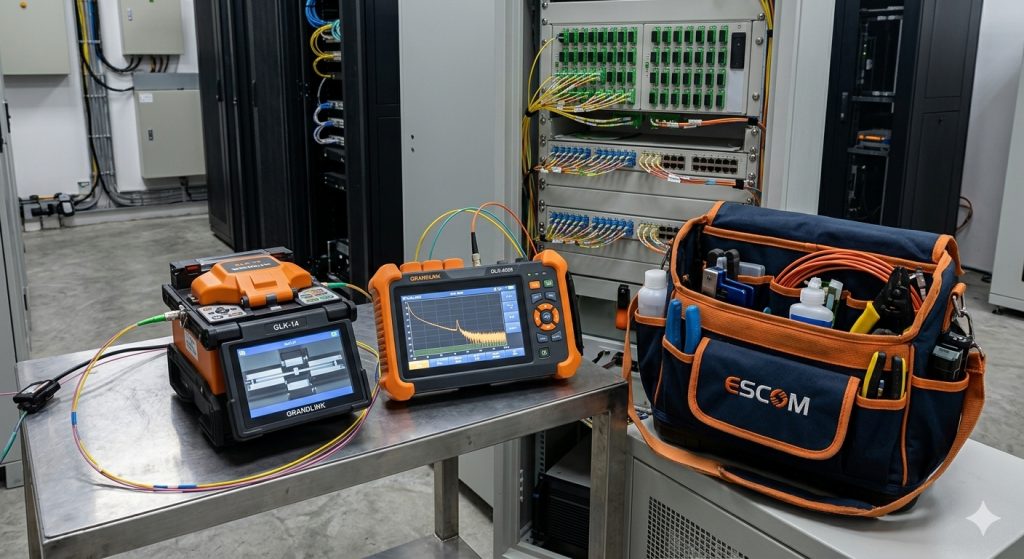

Hàn nối và kiểm tra cáp sợi quang khi thi công lắp đặt
Kết nối cáp quang sử dụng phương pháp nối sợi quang hoặc nối bằng đầu nối, mỗi phương pháp được tối ưu hóa cho các ứng dụng và yêu cầu hiệu suất cụ thể. Hàn nối sợi quang bằng máy hàn cáp quang tạo ra các kết nối cố định giữa các đầu sợi quang thông qua việc căn chỉnh chính xác và hàn nhiệt, đạt được giá trị suy hao cực thấp, thường dưới 0,1 dB.
Nối cơ học cung cấp các kết nối có thể sửa chữa tại chỗ bằng cách sử dụng gel khớp chỉ số và các thiết bị căn chỉnh chính xác. Mặc dù mối nối cơ học có giá trị suy hao cao hơn một chút, nhưng chúng mang lại khả năng lắp đặt nhanh chóng và bảo trì dễ dàng cho các kết nối tạm thời hoặc thường xuyên thay đổi.
Việc xác minh chất lượng kết nối đòi hỏi phải kiểm tra toàn diện bằng thiết bị kiểm tra chuyên dụng phù hợp để xác nhận suy hao tín hiệu, suy hao phản hồi và hiệu suất liên kết tổng thể. Máy đo phản xạ miền thời gian quang (OTDR) xác nhận chất lượng thi công lắp đặt cáp quang nhằm xác định các vấn đề tiềm ẩn như suy hao uốn cong quá mức, lỗi mối nối hoặc nhiễm bẩn có thể ảnh hưởng đến hiệu suất mạng. Tuy nhiên, để chứng nhận tuân thủ các tiêu chuẩn ngành, bộ kiểm tra suy hao quang (OLTS) cung cấp các phép đo suy hao chính xác theo yêu cầu của thông số kỹ thuật ANSI/TIA-568.
Ưu điểm và nhược điểm của mạng cáp quang
Công nghệ cáp quang mang lại những lợi ích đáng kể so với cơ sở hạ tầng cáp đồng truyền thống, bao gồm dung lượng băng thông cao hơn đáng kể, khả năng chống nhiễu điện từ vượt trội và khoảng cách truyền dẫn mở rộng với độ suy giảm tín hiệu tối thiểu. Những đặc điểm này khiến cáp quang trở nên lý tưởng cho các ứng dụng mạng hiệu suất cao và phát triển cơ sở hạ tầng sẵn sàng cho tương lai.
Cáp quang mang lại khả năng bảo mật được cải thiện nhờ khả năng chống nhiễu tín hiệu vốn có và độ tin cậy vượt trội nhờ khả năng chống chịu các yếu tố môi trường ảnh hưởng đến hệ thống cáp đồng. Kết cấu nhẹ giúp đơn giản hóa việc lắp đặt và giảm yêu cầu hỗ trợ kết cấu so với hệ thống cáp đồng tương đương.
Tuy nhiên, việc lắp đặt cáp quang đòi hỏi thiết bị, đào tạo và quy trình xử lý đặc biệt do tính chất mỏng manh của sợi thủy tinh và dễ bị hư hỏng. Chi phí đầu tư ban đầu thường cao hơn so với các giải pháp thay thế cáp đồng, mặc dù lợi ích vận hành lâu dài và lợi thế về hiệu suất thường biện minh cho khoản đầu tư bổ sung.
Việc lắp đặt chuyên nghiệp bởi các kỹ thuật viên giàu kinh nghiệm sẽ giảm thiểu những bất lợi tiềm ẩn đồng thời tối đa hóa những lợi ích đáng kể mà công nghệ cáp quang mang lại cho cơ sở hạ tầng truyền thông doanh nghiệp hiện đại.
Các câu hỏi thường gặp về thi công lắp đặt cáp quang
Sự khác biệt giữa lắp đặt trên không và lắp đặt cáp quang ngầm là gì?
Lắp đặt trên không là treo cáp quang trên mặt đất, thường sử dụng cơ sở hạ tầng cột điện hiện có để hỗ trợ. Phương pháp này mang lại lợi thế về chi phí và dễ dàng tiếp cận bảo trì, nhưng lại khiến cáp phải chịu tác động của điều kiện thời tiết và nguy cơ hư hỏng vật lý. Lắp đặt ngầm đặt cáp dưới bề mặt trong các ống bảo vệ hoặc thông qua phương pháp chôn trực tiếp, mang lại khả năng bảo vệ vượt trội khỏi các yếu tố môi trường và hư hỏng vật lý. Tuy nhiên, phương pháp này đòi hỏi đầu tư ban đầu cao hơn và quy trình bảo trì phức tạp hơn.
Khoảng cách truyền dữ liệu tối đa bằng cáp quang là bao nhiêu?
Khoảng cách truyền tối đa thay đổi đáng kể tùy thuộc vào loại sợi, bước sóng và thông số kỹ thuật của thiết bị. Cáp quang đơn mode hỗ trợ khoảng cách cực xa, thường vượt quá 100 km cho các ứng dụng phù hợp với thiết bị và bộ khuếch đại tín hiệu phù hợp. Cáp quang đa mode cung cấp khả năng truyền dữ liệu khoảng cách ngắn hơn trong khi vẫn hỗ trợ tốc độ dữ liệu cao hơn cho các ứng dụng mạng cục bộ. Hiệu suất thực tế phụ thuộc vào ngân sách suy hao tín hiệu, khả năng của thiết bị và các yêu cầu hiệu suất cụ thể của từng hệ thống lắp đặt.
Có thể tự thi công lắp đặt cáp quang không?
Mặc dù việc lắp đặt cáp quang về mặt kỹ thuật là khả thi đối với những người có kinh nghiệm, nhưng việc lắp đặt chuyên nghiệp vẫn được khuyến khích mạnh mẽ do yêu cầu về dụng cụ chuyên dụng, quy trình xử lý chính xác và kiến thức chuyên môn cần thiết để đạt hiệu suất tối ưu.
Thi công lắp đặt không đúng cách có thể dẫn đến mất tín hiệu đáng kể, mạng lưới kém hiệu quả, cáp bị hư hỏng vĩnh viễn và gây nguy hiểm cho an toàn. Việc lắp đặt chuyên nghiệp đảm bảo tuân thủ các tiêu chuẩn ngành, đạt hiệu suất tối ưu và bảo hành toàn diện cho độ tin cậy lâu dài của hệ thống.
