Dây hàn quang SC Pigtail Singlemode và Multimode – Dây nối quang SC
Dây hàn quang SC Pigtail Singlemode và Multimode là phụ kiện quan trọng trong hệ thống mạng cáp quang, được sử dụng để đấu nối cáp quang vào hộp phối quang ODF, hộp đấu nối quang và các thiết bị truyền dẫn. Sản phẩm có một đầu được gắn sẵn connector SC và một đầu sợi quang trần để hàn nối với tuyến cáp quang bằng máy hàn cáp quang chuyên dụng.
Dây hàn quang SC Pigtail có các lựa chọn sợi quang Singlemode và Multimode, đáp ứng nhiều yêu cầu triển khai mạng LAN, hệ thống viễn thông, trung tâm dữ liệu, mạng FTTH và hạ tầng truyền dẫn quang. Tùy theo nhu cầu sử dụng, người dùng có thể lựa chọn đầu nối SC-UPC hoặc SC-APC, loại sợi quang và cấu hình phù hợp với thiết bị đầu cuối.
Dây hàn quang SC Pigtail là gì?

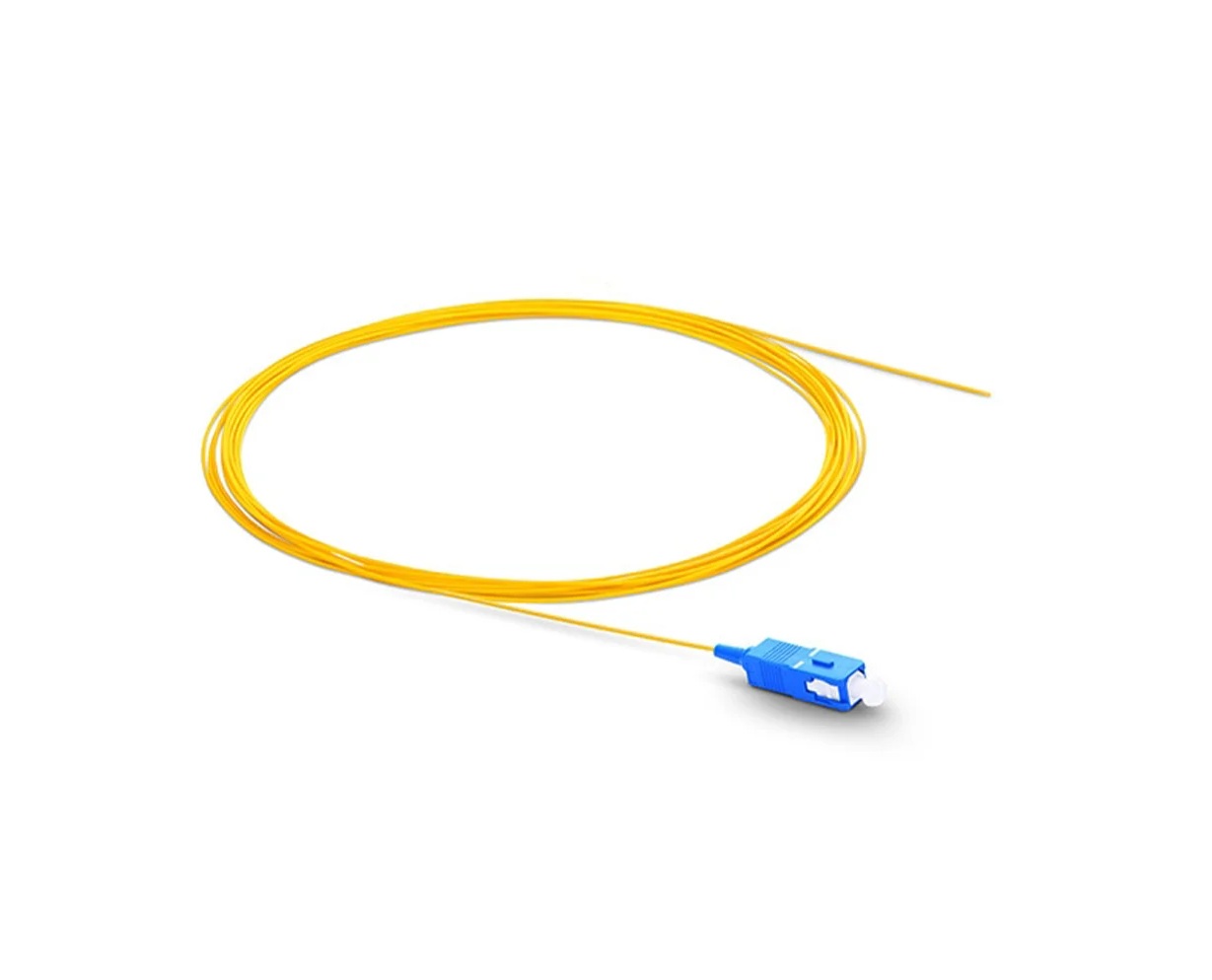

Dây hàn quang SC Pigtail, còn gọi là dây nối quang SC Pigtail hoặc dây hàn cáp quang đầu SC, là đoạn dây cáp quang ngắn có cấu tạo gồm hai đầu khác nhau:
- Một đầu connector SC: Đầu nối quang SC được lắp đặt sẵn tại nhà máy, sử dụng để kết nối với adapter SC trên hộp phối quang ODF, hộp phối quang hoặc thiết bị quang tương thích.
- Một đầu sợi quang trần: Không có đầu connector, được sử dụng để hàn nối trực tiếp với sợi quang của tuyến cáp chính bằng máy hàn quang.
Khi thi công, kỹ thuật viên sẽ tuốt lớp vỏ bảo vệ, làm sạch, cắt sợi quang và sử dụng máy hàn cáp quang để nối đầu sợi trần của dây Pigtail với sợi quang trong cáp tuyến. Sau khi hàn nối, mối hàn được bảo vệ bằng ống co nhiệt và sắp xếp vào khay hàn của hộp ODF.
Nhờ có đầu connector SC được lắp đặt sẵn, dây hàn quang SC Pigtail giúp việc đấu nối quang thuận tiện, đảm bảo tính đồng bộ và giảm công đoạn xử lý đầu connector tại công trường.
Tính năng chính của dây hàn quang SC Pigtail
Đầu nối SC được lắp đặt sẵn
Dây Pigtail có một đầu connector SC hoàn thiện, giúp kết nối nhanh với adapter SC trên ODF, hộp phối quang và các thiết bị có cổng quang tương thích.
Hỗ trợ Singlemode và Multimode
Sản phẩm có các phiên bản sợi quang Singlemode và Multimode, phù hợp với những kiến trúc mạng và khoảng cách truyền dẫn khác nhau.
Tùy chọn đầu nối SC-UPC và SC-APC
Đầu connector SC có thể sử dụng kiểu đánh bóng SC-UPC hoặc SC-APC tùy phiên bản sản phẩm. Việc lựa chọn cần tương thích với adapter và thiết bị kết nối.
Đầu sợi quang trần thuận tiện hàn nối
Một đầu sợi quang được để trần nhằm phục vụ quá trình hàn nối nhiệt với cáp quang chính, tạo kết nối ổn định trong hệ thống phân phối quang.
Suy hao mối hàn thấp khi thi công đúng kỹ thuật
Kết hợp dây Pigtail chất lượng với máy hàn quang và quy trình thi công phù hợp giúp kiểm soát suy hao tại điểm hàn, đảm bảo hiệu suất truyền dẫn.
Thi công gọn gàng trong ODF
Dây hàn quang SC giúp đưa tín hiệu từ tuyến cáp quang vào các adapter SC trên mặt trước ODF, hỗ trợ quản lý và phân phối sợi quang khoa học.
Phân loại dây hàn quang SC Pigtail Singlemode và Multimode
Dây hàn quang SC Singlemode Pigtail
Dây hàn quang SC Singlemode Pigtail sử dụng sợi quang đơn mode, thường có kích thước lõi/vỏ 9/125µm. Đây là loại dây được sử dụng phổ biến trong hệ thống truyền dẫn quang khoảng cách xa, mạng viễn thông và hạ tầng cáp quang doanh nghiệp.
Đặc điểm của dây hàn quang SC Singlemode:
- Sử dụng sợi quang Singlemode 9/125µm.
- Thường có lớp vỏ màu vàng theo quy ước màu phổ biến của cáp Singlemode.
- Có thể lựa chọn đầu connector SC-UPC hoặc SC-APC tùy mã sản phẩm.
- Phù hợp với hệ thống cáp quang Singlemode và thiết bị quang tương thích.
- Ứng dụng trong mạng FTTH, mạng MAN, WAN, hệ thống truyền dẫn quang và kết nối ODF.
Dây hàn quang SC Singlemode thường được sử dụng trong các tuyến cáp quang trục, kết nối giữa các tủ mạng, phòng máy và điểm phân phối quang.
Dây hàn quang SC Multimode Pigtail
Dây hàn quang SC Multimode Pigtail sử dụng sợi quang đa mode, thường gặp các loại 50/125µm và 62.5/125µm. Sản phẩm phù hợp với những hệ thống mạng nội bộ, trung tâm dữ liệu và kết nối quang trong phạm vi khoảng cách phù hợp với tiêu chuẩn sợi quang.
Đặc điểm của dây hàn quang SC Multimode:
- Sử dụng sợi quang Multimode.
- Các kích thước phổ biến gồm 50/125µm và 62.5/125µm.
- Có thể gặp các chuẩn sợi OM1, OM2, OM3, OM4 hoặc OM5 tùy sản phẩm.
- Thường sử dụng vỏ màu cam hoặc xanh aqua tùy loại sợi và quy ước nhận diện.
- Kết nối với thiết bị và hệ thống cáp quang Multimode tương thích.
Dây hàn quang SC Multimode được sử dụng trong mạng LAN doanh nghiệp, trung tâm dữ liệu, hệ thống kết nối thiết bị quang và các ứng dụng truyền dẫn nội bộ.
So sánh dây hàn quang SC Singlemode và Multimode
| Tiêu chí | SC Singlemode Pigtail | SC Multimode Pigtail |
|---|---|---|
| Loại sợi | Đơn mode | Đa mode |
| Kích thước phổ biến | 9/125µm | 50/125µm, 62.5/125µm |
| Chuẩn sợi | OS1, OS2 | OM1, OM2, OM3, OM4, OM5 |
| Màu vỏ thường gặp | Vàng | Cam, xanh aqua tùy chuẩn |
| Ứng dụng | Viễn thông, FTTH, MAN, WAN | LAN, Data Center, kết nối nội bộ |
| Phạm vi sử dụng | Phù hợp các tuyến truyền dẫn xa | Thường dùng cho kết nối khoảng cách ngắn hơn |
Cần lựa chọn đúng loại Pigtail theo chuẩn sợi quang của tuyến cáp và thiết bị đang sử dụng. Không nên đấu nối dây Singlemode vào hệ thống Multimode hoặc ngược lại nếu không có thiết kế và thiết bị tương thích.
Phân biệt đầu nối SC-UPC và SC-APC trên dây Pigtail
SC-UPC và SC-APC là hai kiểu đánh bóng mặt tiếp xúc của đầu connector SC. Chúng có cấu tạo đầu nối tương tự về hình dạng nhưng khác nhau về đặc tính quang học.
Dây hàn quang SC-UPC Pigtail
SC-UPC (Ultra Physical Contact) là đầu connector có bề mặt tiếp xúc được đánh bóng theo dạng cong, giúp các đầu sợi quang tiếp xúc tốt khi kết nối.
Đặc điểm:
- Thường có màu xanh dương để nhận diện.
- Được sử dụng phổ biến trong hệ thống mạng quang, thiết bị truyền dẫn và kết nối quang thông dụng.
- Phù hợp với adapter và thiết bị sử dụng chuẩn SC-UPC tương ứng.
Dây hàn quang SC-APC Pigtail
SC-APC (Angled Physical Contact) là đầu connector có mặt tiếp xúc được đánh bóng nghiêng, thường ở góc 8 độ, giúp giảm phản xạ ngược tại điểm kết nối.
Đặc điểm:
- Thường có màu xanh lá cây để nhận diện.
- Có đặc tính phản xạ ngược thấp.
- Thường được sử dụng trong hệ thống FTTH, GPON, truyền hình cáp quang và các ứng dụng yêu cầu kiểm soát phản xạ quang.
Lưu ý: SC-UPC và SC-APC không nên kết nối trực tiếp với nhau. Cần sử dụng đúng kiểu đầu connector và adapter tương ứng để tránh ảnh hưởng đến chất lượng tiếp xúc và hiệu suất truyền dẫn.
Cấu tạo của dây hàn quang SC Pigtail
Dây hàn quang SC Pigtail có cấu tạo gồm các thành phần chính:
- Connector SC: Đầu kết nối quang được lắp đặt sẵn, có cơ chế khóa dạng push-pull, thuận tiện cho việc cắm và tháo.
- Ferrule: Bộ phận giữ và định vị sợi quang tại đầu connector, thường sử dụng vật liệu ceramic.
- Sợi quang: Thành phần truyền dẫn tín hiệu ánh sáng, có thể là Singlemode hoặc Multimode.
- Lớp phủ bảo vệ sợi: Bảo vệ sợi quang trước các tác động trong quá trình sử dụng và thi công.
- Lớp vỏ ngoài: Giúp bảo vệ dây và hỗ trợ nhận diện loại sợi theo quy ước màu.
Một đầu connector SC được hoàn thiện trước, trong khi đầu còn lại được để trần để kỹ thuật viên thực hiện hàn nối với cáp quang tuyến.
Ứng dụng của dây hàn quang SC Pigtail trong hệ thống mạng
Hàn nối cáp quang vào hộp phối quang ODF
Đây là ứng dụng phổ biến nhất của dây hàn quang SC Pigtail. Sợi quang của cáp chính được hàn với đầu sợi trần của Pigtail, sau đó đầu SC được cắm vào adapter SC trên mặt trước ODF.
Giải pháp này giúp phân phối tín hiệu quang từ tuyến cáp chính đến các thiết bị mạng, đồng thời thuận tiện cho việc kiểm tra, bảo trì và thay đổi kết nối.
Sử dụng trong hộp phối quang treo tường
Trong các hệ thống mạng cáp quang quy mô nhỏ, dây hàn quang SC được sử dụng để đấu nối sợi quang vào hộp phối quang treo tường, hộp đấu nối quang và hộp kết cuối quang phù hợp.
Hệ thống mạng FTTH
Dây hàn quang SC Singlemode Pigtail có thể được sử dụng trong các điểm phân phối quang của hệ thống FTTH, giúp đấu nối tuyến cáp quang đến adapter và thiết bị quang tương thích.
Hệ thống mạng LAN doanh nghiệp
Trong hệ thống LAN sử dụng cáp quang, Pigtail SC giúp kết nối tuyến cáp quang đến ODF, từ đó sử dụng dây nhảy quang để kết nối với Switch quang, Media Converter hoặc thiết bị có cổng quang phù hợp.
Trung tâm dữ liệu Data Center
Dây hàn quang SC có thể được sử dụng trong các hệ thống phân phối quang, tủ rack và điểm đấu nối cáp quang tại trung tâm dữ liệu, tùy theo kiến trúc kết nối và loại thiết bị sử dụng.
Hệ thống viễn thông và truyền dẫn quang
Dây hàn quang SC Singlemode được sử dụng tại các điểm đấu nối, tủ phối quang và trạm viễn thông, phục vụ việc tổ chức và quản lý các tuyến truyền dẫn cáp quang.
Lợi ích khi sử dụng dây hàn quang SC Pigtail
Đảm bảo kết nối quang ổn định: Đầu connector SC được lắp đặt sẵn giúp chuẩn hóa điểm kết nối. Đầu sợi trần được hàn nối với cáp chính bằng máy hàn quang, tạo mối nối cố định.
Giảm thời gian thi công: Kỹ thuật viên không cần tự lắp connector tại công trường, giúp đơn giản hóa quá trình đấu nối và triển khai hệ thống.
Hỗ trợ quản lý cáp quang khoa học: Dây Pigtail được bố trí trong khay hàn và kết nối với adapter SC trên ODF, giúp việc quản lý sợi quang thuận tiện hơn.
Phù hợp nhiều hệ thống cáp quang: Có các lựa chọn Singlemode và Multimode, đáp ứng các yêu cầu kết nối quang khác nhau.
Thuận tiện bảo trì và mở rộng: Các điểm kết nối SC trên ODF cho phép kỹ thuật viên dễ dàng kiểm tra, thay đổi dây nhảy quang hoặc mở rộng hệ thống khi cần thiết.
Tiết kiệm không gian lắp đặt: Dây Pigtail có kích thước nhỏ gọn, phù hợp với các hộp phối quang, tủ rack và hệ thống quản lý cáp quang.
Quy trình sử dụng dây hàn quang SC Pigtail
Để đảm bảo chất lượng kết nối, việc thi công dây hàn quang SC Pigtail cần thực hiện đúng quy trình kỹ thuật:
- Bước 1 – Chuẩn bị vật tư: Chuẩn bị dây hàn quang SC Pigtail, cáp quang, hộp phối quang ODF, máy hàn cáp quang, dao cắt sợi quang và các dụng cụ thi công cần thiết.
- Bước 2 – Tuốt sợi quang: Loại bỏ lớp vỏ bảo vệ và lớp phủ theo đúng quy trình để lấy phần sợi quang cần hàn.
- Bước 3 – Làm sạch và cắt sợi: Sử dụng dụng cụ chuyên dụng để làm sạch và cắt đầu sợi quang, đảm bảo mặt cắt đạt yêu cầu.
- Bước 4 – Hàn nối quang: Đặt sợi quang của cáp chính và sợi trần của Pigtail vào máy hàn quang để thực hiện hàn nối.
- Bước 5 – Bảo vệ mối hàn: Sử dụng ống co nhiệt bảo vệ mối hàn và đặt vào khay hàn quang.
- Bước 6 – Kết nối đầu SC: Cắm connector SC của dây Pigtail vào adapter SC trên ODF.
- Bước 7 – Kiểm tra chất lượng: Sử dụng thiết bị đo kiểm phù hợp như máy đo công suất quang hoặc OTDR để kiểm tra suy hao và chất lượng tuyến cáp theo yêu cầu kỹ thuật.
Thực hiện đúng quy trình giúp hạn chế suy hao tại mối hàn, bảo vệ sợi quang và đảm bảo hệ thống hoạt động ổn định.
Cách lựa chọn dây hàn quang SC Pigtail phù hợp
Khi lựa chọn dây hàn quang SC Pigtail, cần xem xét các yếu tố sau:
Lựa chọn loại sợi quang
- Chọn SC Singlemode Pigtail cho hệ thống sử dụng cáp quang đơn mode.
- Chọn SC Multimode Pigtail cho hệ thống sử dụng cáp quang đa mode.
- Kiểm tra chính xác chuẩn sợi quang như OS2, OM3 hoặc OM4 theo yêu cầu của hệ thống.
Lựa chọn kiểu đầu connector
- SC-UPC: Dành cho hệ thống sử dụng chuẩn kết nối UPC.
- SC-APC: Dành cho hệ thống sử dụng chuẩn kết nối APC.
Cần đảm bảo đầu connector của Pigtail tương thích với adapter và thiết bị quang.
Lựa chọn cấu hình sợi
Tùy vào thiết kế hệ thống, có thể lựa chọn dây Pigtail đơn sợi hoặc cấu hình nhiều sợi phù hợp với nhu cầu đấu nối. Cần kiểm tra số lượng sợi và kiểu đầu nối theo mã sản phẩm cụ thể.
Lựa chọn chiều dài dây
Chiều dài Pigtail cần phù hợp với kích thước hộp ODF, vị trí khay hàn và khoảng cách từ điểm hàn đến adapter. Không nên chọn dây quá ngắn gây căng sợi hoặc quá dài làm khó quản lý bên trong hộp phối quang.
Kiểm tra khả năng tương thích
Trước khi đặt mua, cần xác định loại cáp quang, chuẩn đầu connector, adapter SC và yêu cầu đo kiểm của hệ thống để tránh nhầm lẫn khi thi công.
Câu hỏi thường gặp về dây hàn quang SC Pigtail
Dây hàn quang SC Pigtail có cấu tạo như thế nào?
Dây hàn quang SC Pigtail có một đầu được gắn sẵn connector SC và một đầu sợi quang trần. Đầu connector dùng để kết nối với adapter SC, còn đầu sợi trần dùng để hàn nối với cáp quang chính.
Dây hàn quang SC Pigtail khác dây nhảy quang SC như thế nào?
Dây hàn quang SC Pigtail chỉ có một đầu connector SC, đầu còn lại là sợi quang trần để hàn nối. Trong khi đó, dây nhảy quang SC thường có connector ở cả hai đầu, sử dụng để kết nối trực tiếp giữa các cổng quang hoặc adapter.
Nên chọn SC-UPC hay SC-APC?
Việc lựa chọn phụ thuộc vào chuẩn đầu nối của thiết bị và hệ thống. SC-UPC thường có màu xanh dương, SC-APC thường có màu xanh lá cây. Hai chuẩn này không nên kết nối trực tiếp với nhau.
Dây hàn quang SC Pigtail có những loại sợi quang nào?
Các loại phổ biến gồm SC Singlemode Pigtail sử dụng sợi 9/125µm và SC Multimode Pigtail sử dụng sợi 50/125µm hoặc 62.5/125µm. Cần kiểm tra chuẩn sợi thực tế theo mã hàng.
Dây hàn quang SC Pigtail được sử dụng ở đâu?
Sản phẩm thường được sử dụng trong hộp phối quang ODF, hộp đấu nối cáp quang, tủ rack, hệ thống FTTH, mạng LAN doanh nghiệp, trung tâm dữ liệu và các hệ thống truyền dẫn quang.
Có thể sử dụng dây hàn quang SC Singlemode cho hệ thống Multimode không?
Không nên sử dụng thay thế trực tiếp. Loại Pigtail cần tương thích với loại sợi quang và thiết bị của hệ thống để đảm bảo chất lượng truyền dẫn.
Dây hàn quang SC Pigtail có cần máy hàn quang không?
Có. Đầu sợi trần của Pigtail được thiết kế để hàn nối với sợi quang của cáp chính. Quá trình này thường sử dụng máy hàn cáp quang chuyên dụng và các dụng cụ thi công đi kèm.
Dây hàn quang SC Pigtail cho hệ thống cáp quang
Dây hàn quang SC Pigtail Singlemode và Multimode là phụ kiện cần thiết trong quá trình thi công, đấu nối và quản lý hệ thống cáp quang. Với thiết kế một đầu connector SC và một đầu sợi quang trần, sản phẩm hỗ trợ kết nối tuyến cáp chính với hệ thống phân phối quang ODF, hộp phối quang và các thiết bị mạng tương thích.
Khi lựa chọn dây hàn quang SC, cần quan tâm đến loại sợi Singlemode hoặc Multimode, chuẩn connector SC-UPC hoặc SC-APC, cấu hình sợi và chiều dài dây để đảm bảo phù hợp với yêu cầu triển khai thực tế.
