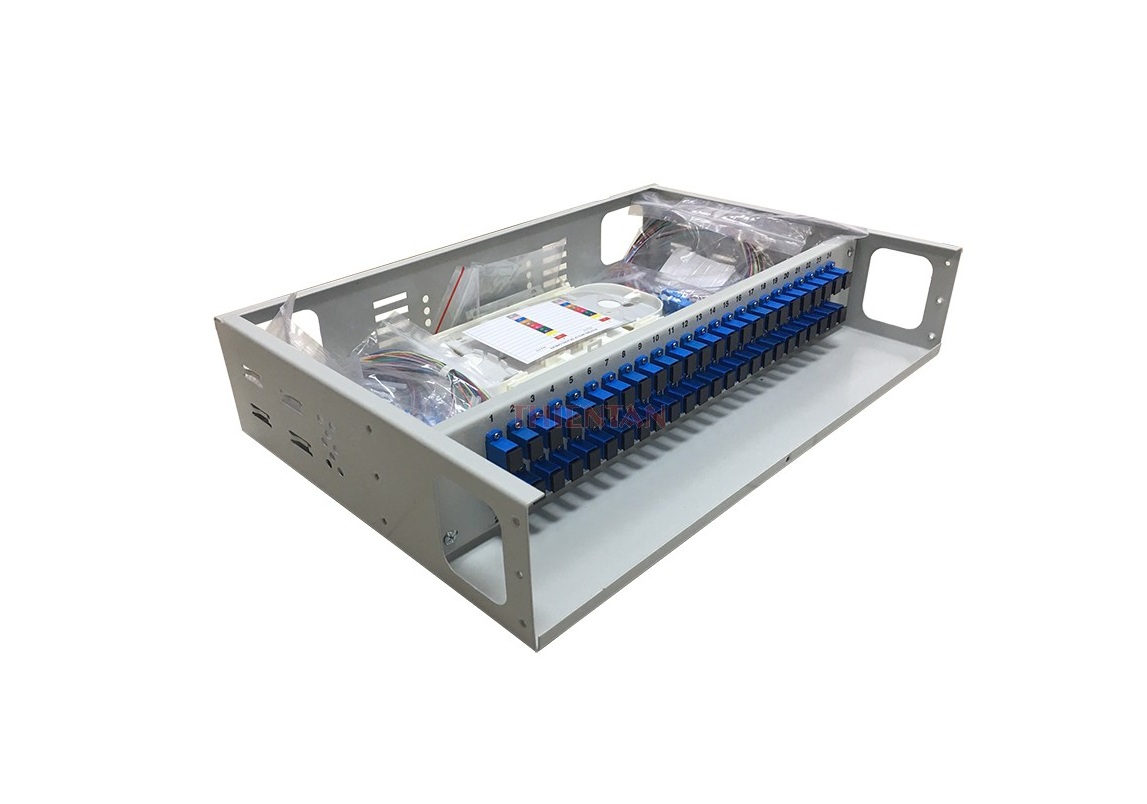

Hộp phối quang Rackmount ODF 48FO – Khung phân phối quang 2U 19 inch
Hộp phối quang Rackmount ODF 48FO là thiết bị chuyên dụng dùng để quản lý, đấu nối và phân phối 48 sợi cáp quang trong hệ thống mạng viễn thông, mạng LAN doanh nghiệp, trung tâm dữ liệu và hạ tầng truyền dẫn quang. Sản phẩm được thiết kế theo chuẩn Rackmount 2U, chiều rộng 19 inch, phù hợp lắp đặt trong tủ rack mạng và tủ thiết bị viễn thông.
ODF Rackmount 48FO có vỏ thép cán nguội phủ sơn tĩnh điện, kết cấu chắc chắn, hỗ trợ bảo vệ các mối hàn quang, đầu nối và dây nhảy quang. Thiết kế khay trượt giúp kỹ thuật viên dễ dàng tiếp cận khu vực đấu nối, kiểm tra và bảo trì hệ thống. Sản phẩm hỗ trợ các tùy chọn adapter quang SC, FC, LC và ST, đáp ứng nhiều nhu cầu kết nối trong hạ tầng cáp quang.
Với dung lượng 48FO và thiết kế 2U, hộp phối quang Rackmount ODF 48FO phù hợp cho các hệ thống có số lượng tuyến quang lớn, cần tổ chức kết nối tập trung và quản lý cáp khoa học.
Tính năng chính hộp phối quang Rackmount ODF 48FO
- Dung lượng 48FO: Quản lý và kết nối tối đa 48 sợi quang theo cấu hình thiết kế.
- Chuẩn Rackmount 2U – 19 inch: Lắp đặt trong tủ rack mạng tiêu chuẩn, phù hợp với hệ thống có mật độ kết nối quang cao.
- Vỏ thép cán nguội: Bề mặt phủ sơn tĩnh điện, tăng độ bền và khả năng bảo vệ thiết bị.
- Thiết kế khay trượt: Hỗ trợ kéo khay bên trong ra để thao tác đấu nối, kiểm tra và bảo trì thuận tiện.
- Hỗ trợ nhiều loại adapter quang: Có thể lựa chọn adapter SC, FC, LC hoặc ST tùy cấu hình.
- Quản lý cáp khoa học: Bố trí khu vực cáp đầu vào, đầu ra, mối hàn và dây nhảy quang gọn gàng.
- Bảo vệ mối nối quang: Hạn chế tác động vật lý lên sợi quang, đầu nối và các vị trí hàn nối.
- Phù hợp nhiều hệ thống: Sử dụng trong phòng máy, tủ mạng doanh nghiệp, trung tâm dữ liệu và hạ tầng viễn thông.
Hộp phối quang Rackmount ODF 48FO là gì?
ODF (Optical Distribution Frame) là khung phối quang được sử dụng để tổ chức, bảo vệ và quản lý các điểm kết nối cáp quang. Thiết bị đóng vai trò trung gian giữa tuyến cáp quang truyền dẫn và các thiết bị mạng sử dụng kết nối quang.
Hộp phối quang Rackmount ODF 48FO là dòng ODF có dung lượng 48 sợi quang, được thiết kế để lắp đặt trong tủ rack. Thiết bị giúp tập trung các điểm hàn nối và đầu kết nối quang tại một vị trí, thuận tiện cho việc phân phối tín hiệu, thay đổi kết nối và bảo trì mạng.
Khác với các dòng ODF Rackmount 1U có dung lượng nhỏ hơn, phiên bản ODF 48FO sử dụng chiều cao 2U, rộng 19 inch. Thiết kế này tạo không gian lắp đặt phù hợp cho việc bố trí và quản lý số lượng lớn sợi quang bên trong thiết bị.
Cấu tạo của hộp phối quang Rackmount ODF 48FO
Vỏ hộp thép sơn tĩnh điện
Phần vỏ được chế tạo từ thép cán nguội, phủ sơn tĩnh điện nhằm tăng độ bền bề mặt và hạn chế ảnh hưởng từ môi trường lắp đặt thông thường. Kết cấu kim loại giúp bảo vệ khu vực đấu nối và các phụ kiện bên trong.
Khay đấu nối và quản lý mối hàn
Khu vực bên trong được bố trí để sắp xếp sợi quang, quản lý mối hàn và bảo vệ các vị trí nối. Khay đấu nối kết hợp với ống co nhiệt bảo vệ mối hàn giúp hạn chế tác động cơ học lên sợi quang sau khi hàn nối.
Hệ thống adapter quang
ODF 48FO hỗ trợ lựa chọn các loại adapter quang phổ biến như SC, FC, LC và ST. Việc lựa chọn adapter cần căn cứ vào loại đầu nối của tuyến cáp, dây nhảy quang và thiết bị truyền dẫn.
Một số kiểu kết nối thường gặp:
- SC/UPC hoặc SC/APC.
- LC/UPC hoặc LC/APC.
- FC/UPC hoặc FC/APC.
- ST/UPC.
Cần xác nhận chuẩn đánh bóng UPC/APC và số lượng adapter thực tế theo cấu hình đặt hàng.
Khay trượt và hệ thống quản lý cáp
Thiết kế khay trượt cho phép kéo phần khay bên trong ra để thao tác. Điều này giúp kỹ thuật viên dễ dàng tiếp cận khu vực hàn nối, kiểm tra mối hàn, thay đổi dây nhảy và xử lý sự cố.
Các vị trí cáp vào và cáp ra giúp phân chia tuyến cáp, hạn chế tình trạng dây quang chồng chéo trong tủ rack. Việc sắp xếp hợp lý cũng hỗ trợ duy trì bán kính uốn cong phù hợp cho sợi quang.
Kết cấu Rackmount 2U – 19 inch
ODF Rackmount 48FO có chiều cao 2U và chiều rộng 19 inch, phù hợp lắp đặt trong tủ rack tiêu chuẩn. Không gian 2U đáp ứng nhu cầu bố trí các thành phần đấu nối và quản lý 48 sợi quang trong cùng một thiết bị.
Lợi ích khi sử dụng ODF Rackmount 48FO
Quản lý tập trung 48 sợi quang
Dung lượng 48FO giúp tập trung nhiều điểm kết nối quang tại một vị trí, giảm phân tán thiết bị và thuận tiện cho việc quản lý hệ thống cáp.
Tối ưu không gian tủ rack
Thiết kế Rackmount 2U, chiều rộng 19 inch cho phép bố trí ODF cùng switch quang, switch mạng, bộ chuyển đổi quang điện và các thiết bị truyền dẫn khác trong cùng tủ rack.
Bảo vệ sợi quang và điểm kết nối
Các mối hàn, đầu nối và dây nhảy được sắp xếp trong khu vực bảo vệ của ODF, hạn chế nguy cơ bị kéo căng, va chạm hoặc uốn cong không phù hợp trong quá trình vận hành.
Thuận tiện kiểm tra và bảo trì
Thiết kế khay trượt giúp kỹ thuật viên tiếp cận khu vực đấu nối thuận tiện hơn. Khi cần kiểm tra suy hao, thay dây nhảy hoặc xử lý sự cố, việc thao tác được thực hiện dễ dàng hơn.
Linh hoạt trong lựa chọn kết nối
Khả năng lựa chọn adapter SC, FC, LC và ST giúp ODF 48FO phù hợp với nhiều loại hệ thống cáp quang và thiết bị truyền dẫn khác nhau.
Hỗ trợ mở rộng hạ tầng mạng
Với dung lượng 48FO, thiết bị phù hợp cho các hệ thống cần tập trung nhiều tuyến cáp quang, hỗ trợ tổ chức kết nối và dự phòng không gian quản lý theo cấu hình triển khai.
Ứng dụng của hộp phối quang Rackmount ODF 48FO
Hệ thống mạng LAN doanh nghiệp
ODF 48FO được sử dụng tại phòng máy hoặc tủ mạng trung tâm để tập trung các tuyến cáp quang kết nối giữa các tầng, tòa nhà và khu vực làm việc. Thiết bị giúp quản lý kết nối quang giữa hệ thống cáp trục và switch quang.
Trung tâm dữ liệu Data Center
Trong Data Center, ODF Rackmount 48FO hỗ trợ tổ chức các tuyến cáp quang kết nối giữa tủ rack, thiết bị mạng và hệ thống truyền dẫn. Dung lượng 48FO phù hợp với các điểm tập trung có nhiều kết nối quang, giúp kỹ thuật viên dễ dàng quản lý và thay đổi kết nối khi cần thiết.
Hệ thống viễn thông và truyền dẫn quang
ODF 48FO có thể được sử dụng tại các điểm tập trung cáp quang, phòng kỹ thuật và tủ thiết bị viễn thông để quản lý các tuyến cáp truyền dẫn, phân phối kết nối đến thiết bị đầu cuối.
Hệ thống camera IP và giám sát
Trong các dự án camera IP quy mô lớn, cáp quang thường được sử dụng để kết nối các khu vực cách xa phòng điều khiển. ODF 48FO giúp tập trung các tuyến cáp quang trước khi kết nối đến switch quang hoặc thiết bị truyền dẫn.
Hệ thống mạng giữa các tòa nhà
Với các khu công nghiệp, trường học, bệnh viện và khu văn phòng có nhiều khối nhà, ODF 48FO giúp quản lý các tuyến cáp quang liên kết giữa các công trình, hỗ trợ tổ chức hệ thống kết nối tập trung.
Cách lựa chọn hộp phối quang Rackmount ODF 48FO
Xác định dung lượng sợi quang
ODF 48FO phù hợp với hệ thống cần quản lý 48 sợi quang theo dung lượng thiết kế. Khi lựa chọn, cần xác định số lượng sợi thực tế, số lượng mối hàn và nhu cầu mở rộng trong tương lai.
Lựa chọn chuẩn adapter
Adapter cần tương thích với đầu nối trên dây nhảy quang và thiết bị sử dụng. SC, LC, FC và ST là những chuẩn kết nối phổ biến. Ngoài kiểu đầu nối, cần chú ý chuẩn UPC hoặc APC để tránh kết nối không tương thích.
Kiểm tra kích thước tủ rack
Sản phẩm có thiết kế Rackmount 2U, chiều rộng 19 inch. Khi lắp đặt, cần kiểm tra không gian chiều cao còn trống, độ sâu tủ rack và vị trí bố trí dây nhảy phía trước hoặc phía sau.
Kiểm tra phụ kiện đi kèm
Cần xác nhận cấu hình thực tế gồm khay đấu nối, ống bảo vệ mối hàn, adapter quang và các phụ kiện quản lý cáp. Số lượng adapter và cách bố trí phụ kiện có thể khác nhau giữa các phiên bản.
Hướng dẫn lắp đặt và sử dụng ODF Rackmount 48FO
- Lắp cố định ODF vào vị trí 2U trên tủ rack 19 inch.
- Đưa cáp quang vào đúng vị trí cổng vào cáp của hộp phối quang.
- Tuốt vỏ cáp và chuẩn bị sợi quang theo quy trình thi công.
- Hàn nối sợi quang với dây pigtail theo sơ đồ đấu nối.
- Sắp xếp mối hàn vào khay bảo vệ, sử dụng ống bảo vệ mối hàn phù hợp.
- Đấu nối pigtail với adapter tương ứng.
- Kết nối dây nhảy quang từ adapter ODF đến thiết bị mạng.
- Kiểm tra suy hao và chất lượng kết nối bằng thiết bị đo kiểm quang phù hợp.
- Sắp xếp dây nhảy, cố định cáp và hoàn thiện nhãn nhận diện từng tuyến.
Trong quá trình thi công, cần tuân thủ bán kính uốn cong cho phép của cáp và sợi quang, tránh kéo căng hoặc làm gãy sợi. Không nhìn trực tiếp vào đầu sợi quang khi chưa xác nhận nguồn phát đã được ngắt an toàn.
Câu hỏi thường gặp về hộp phối quang Rackmount ODF 48FO
ODF Rackmount 48FO có dung lượng bao nhiêu sợi quang?
ODF Rackmount 48FO có dung lượng thiết kế 48 sợi quang, phục vụ nhu cầu quản lý và đấu nối các tuyến cáp quang trong tủ rack.
ODF Rackmount 48FO sử dụng chuẩn tủ rack nào?
Sản phẩm được thiết kế theo chuẩn Rackmount 2U, chiều rộng 19 inch, phù hợp với các tủ rack mạng tiêu chuẩn có kích thước tương ứng.
ODF 48FO hỗ trợ những loại adapter nào?
Theo cấu hình lựa chọn, sản phẩm hỗ trợ adapter SC, FC, LC và ST. Cần xác nhận kiểu adapter, chuẩn UPC/APC và số lượng thực tế khi đặt hàng.
Khay trượt trên ODF 48FO có tác dụng gì?
Khay trượt giúp kỹ thuật viên tiếp cận khu vực đấu nối bên trong dễ dàng hơn, thuận tiện cho việc hàn nối, kiểm tra, thay dây nhảy và bảo trì hệ thống.
ODF Rackmount 48FO được sử dụng ở đâu?
Thiết bị thường được lắp trong tủ rack tại phòng máy, trung tâm dữ liệu, phòng viễn thông, hệ thống mạng LAN doanh nghiệp và các công trình sử dụng hạ tầng cáp quang.
ODF Rackmount 48FO có thể sử dụng ngoài trời không?
Trang sản phẩm có đề cập khả năng sử dụng trong nhà hoặc ngoài trời. Tuy nhiên, cần xác nhận điều kiện lắp đặt, cấp bảo vệ và khả năng chống bụi, chống nước của đúng phiên bản trước khi triển khai trực tiếp ngoài trời.
