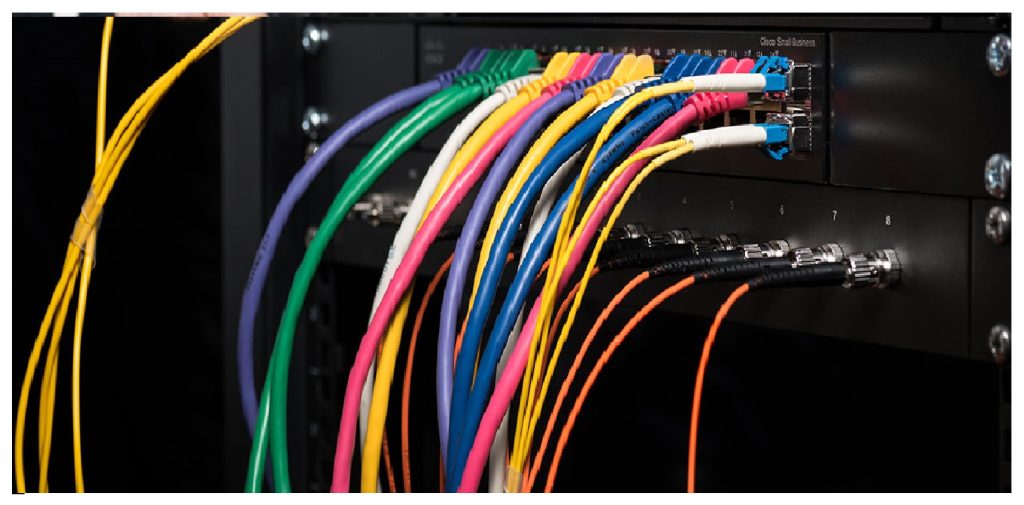

Dây nhảy quang (Fiber Optic Patch Cord) là một đoạn dây cáp quang được bấm sẵn 2 đầu nối quang (Fiber Connector) như SC-LC, để kết nối các thiết bị quang lại với nhau. Mặc dù có nhiều tên gọi khác nhau, chức năng của dây nhảy cáp quang khá đơn giản là trung chuyển tín hiệu quang, được sử dụng để nối giữa các hộp phối quang (ODF) và các thiết bị khác như converter quang, fiber switch hoặc giữa các thiết bị mạng khác.
Dây nhảy quang được sử dụng để làm gì?
Thế giới đang ngày càng phụ thuộc vào các kết nối tốc độ cao hơn bao giờ hết, truyền thông qua cáp quang ngày càng phổ biến hơn. Dây nhảy quang là giải pháp linh hoạt cho các kết nối từ nơi này đến nơi khác, và đã trở thành một phần thiết yếu của bất kỳ mạng cáp quang của trung tâm dữ liệu, trung tâm viễn thông hiện đại nào.
Các ứng dụng phố biến nhất của dây nhảy quang có thể thấy trong các kết nối giữa các thiết bị mạng trong trung tâm dữ liệu, khung phối quang ODF của nhà mạng, trường học, bệnh viện, khách sạn,…
Các loại dây nhảy quang được dùng phổ biến nhất
Dựa trên loại đầu nối quang
Dây nhảy quang phổ biến nhất được chia thành ba loại sau dựa trên loại đầu nối: SC-SC và LC-LC và LC-SC.
- Dây nhảy quang đầu nối SC-SC (Fiber Jumper Cord SC-SC Connector): đầu nối quang có vỏ ngoài hình chữ nhật, khóa sử dụng loại chốt cắm và không cần xoay, được dùng phổ biến trong các mạng quang FTTx, CCTV.
- Dây nhảy quang đầu nối LC-LC (Fiber Jumper Cord LC-LC Connector): thường dùng trong các trung tâm dữ liệu nơi có kết nối mật độ cao với module SFP. Fiber Optic Patch Cord LC-LC dễ dàng gắn vào đầu nối LC, sử dụng cơ cấu đóng jack cắm mô-đun (RJ) tiện lợi.
- Dây nhảy quang đầu nối LC-SC (Fiber Jumper Cord LC-SC Connector): dùng để chuyển đổi đầu nối LC sang chuẩn SC, thường được dùng để chuyển đổi giao tiếp quang cho các chuyển đổi từ đầu nối LC của module SFP sang giao tiếp SC hoặc cho các thiết bị đo như OTDR, OPM, OLS.
Chiều dài dây nhảy SC-SC, LC-LC- LC-SC có các thông số kỹ thuật là 0,5m, 1m, 2m, 3m, 5m, 10m, 15m, 20m, 30m, 50m, 100m hoặc hơn tùy theo nhu cầu sử dụng. Theo vật liệu vỏ ngoài của cáp, có thể chia thành loại thông thường, loại chống cháy thông thường, loại chống cháy hiệu quả cao (LZSH), v.v.
Theo loại dây nhảy quang đơn mode và sợi quang đa mode.
- Dây nhảy quang đơn mode sử dụng sợi quang 9/125um. Do lõi hẹp, nó chỉ có thể truyền một chế độ ánh sáng ở các bước sóng 1310nm, 1550nm và WDM. Do đó, sợi quang đơn mode có độ phân tán nhỏ và băng thông cao; Dây nhảy quang đơn mode được sử dụng cho truyền dữ liệu đường dài.
- Dây nhảy quang đa mode sử dụng sợi quang 50/125um hoặc 62,5/125um với lõi rộng, có thể truyền nhiều chế độ ánh sáng ở một bước sóng hoạt động nhất định (bước sóng 850nm hoặc 1310nm), nhưng do có hàng trăm chế độ, hằng số truyền và tốc độ nhóm của mỗi chế độ là khác nhau, dẫn đến băng thông hẹp, độ phân tán lớn và suy hao lớn của sợi quang đa mode. Dây nhảy quang đa mode được sử dụng cho truyền dữ liệu đường ngắn.
Tốc độ truyền tải dữ liệu giữa dây nhày quang đơn mốt và đa mốt
Ở tốc độ 1G và 10G, khoảng cách truyền của cáp quang đơn mode dài hơn nhiều so với cáp quang đa mode, vậy tại sao không phải tất cả các trung tâm dữ liệu đều sử dụng cáp quang đơn mode?
Điều này là do việc xây dựng các trung tâm dữ liệu chủ yếu dựa trên truyền dẫn đường ngắn. Trong các ứng dụng truyền dẫn đường ngắn, cáp quang đa mode có hiệu suất tương đương với cáp quang đơn mode, nhưng chi phí lại thấp hơn. Trong kỷ nguyên mạng tốc độ cao ngày nay, nhu cầu về cáp quang đa mode cũng rất lớn.
Phân biệt theo màu sắc dây nhảy quang
Màu sắc của vỏ bọc ngoài của dây nhảy quang có thể nhanh chóng phân biệt giữa cáp quang đơn mode và cáp quang đa mode.
- Dây nhảy cáp quang đơn mode OS1/OS2 sử dụng cáp quang màu vàng; cáp quang đa mode sử dụng cáp quang màu cam hoặc xanh lá cây nhạt.
- Dây nhảy cáp quang đa mode OM1/OM2 sử dụng vỏ ngoài màu cam, sợi đa chế độ OM3/OM4 sử dụng vỏ ngoài màu xanh lá cây (dùng cho mục đích phi quân sự) và sợi đa chế độ OM5 sử dụng vỏ ngoài màu xanh lá cây.
Chi phí lắp đặt dây nhảy quang
Sợi quang đơn mode thường có giá thành thấp hơn sợi quang đa mode.
Câu hỏi thường gặp về dây nhảy cáp quang Single Mode và Multi Mode
Loại dây nhảy quang Single Mode hay Multimode tốt hơn?
Dây nhảy cáp quang Single Mode và Multimode đều có những ưu điểm riêng về chi phí và ứng dụng. Không có khái niệm cáp quang Single Mode nào tốt hơn Multimode. Chỉ cần chọn loại phù hợp nhất với ứng dụng là được.
Có thể kết hợp cả dây cáp quang Single Mode và Multimode không?
Câu trả lời cho câu hỏi này là “không”. Cáp quang Multimode và cáp quang Single Mode có kích thước lõi khác nhau, và số lượng mode ánh sáng mà chúng truyền tải cũng khác nhau. Nếu bạn kết hợp cả hai loại cáp, hoặc kết nối trực tiếp chúng với nhau, bạn sẽ bị suy hao quang học lớn, dẫn đến hiện tượng chập chờn hoặc đứt cáp. Lưu ý rằng không bao giờ được kết hợp các loại cáp khác nhau một cách ngẫu nhiên.
Có thể sử dụng bộ thu phát Multimode trên dây cáp quang Single Mode không?
Nhìn chung, câu trả lời là “không”. Suy hao quang học lớn sẽ xảy ra nếu bộ thu phát Multimode được kết nối với cáp quang Single Mode. Tuy nhiên, điều ngược lại sẽ xảy ra. Ví dụ, SFP chế độ đơn 1000BASE-LX có thể hoạt động trên cáp quang đa chế độ bằng cách sử dụng cáp quang điều chỉnh chế độ. Đôi khi, bộ chuyển đổi quang cũng có thể được sử dụng để giải quyết những vấn đề như vậy giữa bộ thu phát chế độ đơn và bộ thu phát đa chế độ.
Nên chọn loại dây nhảy quang đơn chế độ so với đa chế độ?
Khi quyết định giữa dây nhảy quang đơn chế độ và đa chế độ, yếu tố đầu tiên cần xem xét là hạ tầng cáp quang có sẵn hoặc thi công lắp đặt cáp quang mới sẽ dùng loại nào?.
Bên cạnh đó, các yếu tố khác như chi phí và yêu cầu nâng cấp trong tương lai nên được xem xét để lựa chọn.
