Trong môi trường dữ liệu tốc độ cao ngày nay, các doanh nghiệp cần cơ sở hạ tầng đáng tin cậy để duy trì khả năng cạnh tranh. Cáp quang mang lại tốc độ, băng thông và bảo mật vượt trội, nhưng việc lựa chọn loại cáp quang đơn mode (Single-mode) hay đa mode (Multi-Mode) phù hợp với nhu cầu khi xây dựng mạng cáp quang cho doanh nghiệp không phải lúc nào cũng dễ dàng.
Khi phân biệt được những khác biệt cơ bản giữa các loại cáp quang khác nhau, khả năng hoạt động và ứng dụng tối ưu của chúng cho môi trường thương mại, thì bạn có thể đưa ra quyết định sáng suốt nhất cho mạng cáp quang cho dự án của mình.

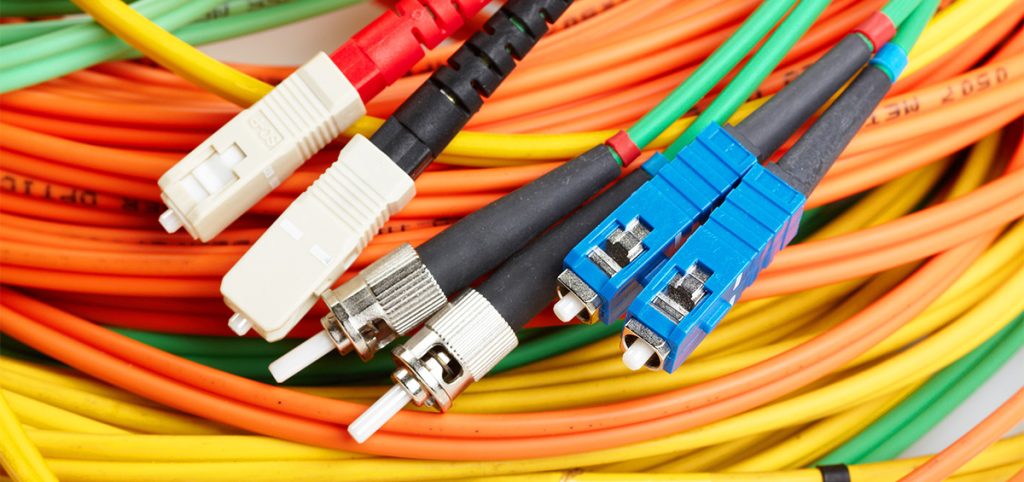

Cáp quang Singlemode (đơn mốt) và Multimode (đa mốt)
Cáp quang được chia thành hai loại chính: cáp quang đơn mode (SMF) và cáp quang đa mode (MMF), mỗi loại được thiết kế cho các yêu cầu truyền dẫn cụ thể.
- Sợi quang đơn mode (SMF): có lớp lõi cực mỏng, đường kính 8-9 µm. Lõi có đường kính nhỏ này chỉ có thể truyền một tín hiệu ánh sáng (mode). Nó lý tưởng cho việc truyền dẫn đường dài với độ suy giảm tín hiệu tối thiểu ngay cả khi cáp bị uốn cong hoặc kéo giãn.
- Sợi quang đa mode (MMF): có lõi sợi lớn hơn đáng kể, thường có đường kính 50 µm hoặc 62,5 µm. Lõi lớn hơn này cho phép MMF truyền nhiều tín hiệu ánh sáng đồng thời, mang lại khả năng truyền dữ liệu tốc độ cao trên khoảng cách ngắn hơn, tương tự như cáp đồng truyền thống.
Cấu tạo cáp quang bao gồm 3 thành phần chính:
- Lõi: Được làm bằng thủy tinh hoặc nhựa, kênh dẫn trung tâm này truyền tín hiệu ánh sáng
- Lớp phủ: Bao quanh lõi, cũng được làm bằng thủy tinh hoặc nhựa, nhưng có chiết suất thấp hơn.
- Lớp vỏ bảo vệ: ngoài cùng, được làm nằng nhựa cứng, có bổ sung thêm dây thép cường lực cho các loại cáp treo.
Sự khác biệt về chiết suất giữa lõi thủy tinh và lớp phủ tạo ra hiện tượng phản xạ toàn phần, ngăn ánh sáng thoát ra khỏi sợi quang. Nguyên lý này cho phép dữ liệu được truyền đi với tốc độ gần bằng tốc độ ánh sáng.
Bước sóng chuẩn của cáp quang Multimode và Singlemode
Sợi quang hoạt động bằng cách sử dụng các bước sóng ánh sáng cụ thể trong quang phổ gần hồng ngoại, vô hình với mắt người:
Cáp quang đa chế độ:
- 850nm là bước sóng phổ biến nhất cho truyền dẫn khoảng cách ngắn, tiết kiệm chi phí nhưng có tỷ lệ suy giảm cao hơn.
- 1300nm cung cấp băng thông cao hơn và suy giảm thấp hơn 850nm, phù hợp cho các ứng dụng đa chế độ dài hạn. Tuy nhiên, nguồn sáng 1300nm thường đắt hơn.
Cáp quang đơn chế độ:
- 1310nm là bước sóng tiêu chuẩn cho hầu hết các hệ thống lắp đặt nhờ sự cân bằng tuyệt vời giữa chi phí và hiệu suất.
- 1550nm cung cấp tỷ lệ suy giảm thấp nhất (khoảng 0,2 dB/km), lý tưởng cho các ứng dụng khoảng cách cực xa.
Các bước sóng phổ thông này được lựa chọn để giảm thiểu suy hao (mất tín hiệu) đồng thời tối đa hóa khoảng cách truyền dẫn.
Các loại cáp sợi quang
Sợi quang đơn mode
Cáp quang OS1
Sợi quang đơn mode OS1 được thiết kế chủ yếu cho các ứng dụng cáp quang trong nhà:
- Ứng dụng: Lý tưởng cho cáp quang đến máy tính để bàn (FTTD), cáp quang đến hộ gia đình (FTTH) và cáp quang đến nút (FTTN)
- Cấu trúc: Đệm chặt chẽ để chống nén và chống cháy
- Hiệu suất: Hỗ trợ tốc độ lên đến 10 Gbps trên khoảng cách khoảng 10km (6 dặm)
- Màu vỏ: Vàng (tiêu chuẩn công nghiệp)
- Độ suy giảm: ≤1,0 dB/km ở 1310nm
Cáp quang OS2
Sợi quang đơn mode OS2 được tối ưu hóa cho các ứng dụng đường dài và ngoài trời:
- Ứng dụng: Hoàn hảo cho cơ sở hạ tầng mạng trục cáp quang, kết nối trường học và liên kết mạng đường dài
- Cấu trúc: Thiết kế ống rời với ống đệm chứa gel bảo vệ sợi quang khỏi độ ẩm và các yếu tố môi trường
- Hiệu suất: Hỗ trợ tốc độ lên đến 100 Gbps trên khoảng cách lên đến 200km (124 dặm)
- Màu vỏ: Vàng (tiêu chuẩn công nghiệp Tiêu chuẩn)
- Suy giảm: ≤0,4 dB/km ở 1310nm (thấp hơn đáng kể so với OS1)
Loại cáp đa chế độ
Cáp quang OM1
OM1 là tiêu chuẩn cáp đa chế độ ban đầu:
- Tình trạng: Thường được coi là lỗi thời đối với các hệ thống lắp đặt mới
- Kích thước lõi: 62,5µm
- Vỏ ngoài: Màu cam
- Hiệu suất: Hỗ trợ 1 Gbps lên đến 300 mét ở bước sóng 850nm
- Băng thông: 200 MHz·km ở bước sóng 850nm
- Ứng dụng: Mạng cục bộ cũ và mạng cáp quang riêng
Cáp quang OM2
OM2 mang lại những cải tiến khiêm tốn so với OM1:
- Tình trạng: Đang dần bị loại bỏ để ưu tiên các tùy chọn được tối ưu hóa bằng laser cho các hệ thống lắp đặt mới
- Kích thước lõi: 50µm
- Vỏ ngoài: Màu cam
- Hiệu suất: Hỗ trợ 1 Gbps lên đến 600 mét ở bước sóng 850nm (gấp đôi khoảng cách của OM1)
- Băng thông: 500 MHz·km ở bước sóng 850nm
- Ứng dụng: Tương tự OM1 nhưng có khả năng mở rộng phạm vi phủ sóng
Cáp quang OM3
OM3 có cái tiến đáng kể về hiệu suất đa chế độ thông qua tối ưu hóa laser:
- Điểm chính Tính năng: Được tối ưu hóa bằng laser để sử dụng với nguồn sáng VCSEL
- Kích thước lõi: 50µm
- Vỏ cáp: Màu xanh nước biển
- Hiệu suất: Hỗ trợ 10 Gbps lên đến 300 mét ở bước sóng 850nm
- Băng thông: 2000 MHz·km ở bước sóng 850nm
- Ứng dụng: Trung tâm dữ liệu, mạng doanh nghiệp và môi trường khuôn viên trường học yêu cầu tốc độ 10 G+
Cáp quang OM4
OM4 nâng cao hơn nữa hiệu suất đa chế độ được tối ưu hóa bằng laser:
- Kích thước lõi: 50µm
- Vỏ cáp: Màu xanh nước biển hoặc tím
- Hiệu suất: Hỗ trợ 10 Gbps lên đến 550 mét ở bước sóng 850nm
- Băng thông: 4700 MHz·km ở bước sóng 850nm
- Ứng dụng: Trung tâm dữ liệu hiệu suất cao và mạng doanh nghiệp
- Hỗ trợ tiêu chuẩn: Tương thích với các ứng dụng 10GBASE-SR, 40GBASE-SR4 và 100GBASE-SR10
- Sợi quang được nhận dạng bằng vỏ cáp màu xanh nước biển.
Cáp quang OM5
OM5 là tiêu chuẩn đa chế độ mới nhất, được giới thiệu để hỗ trợ ghép kênh phân chia bước sóng ngắn:
- Khả năng tương thích: Hoàn toàn tương thích ngược với các thiết bị OM3 và OM4
- Kích thước lõi: 50µm
- Vỏ cáp: Xanh lá chanh
- Hiệu suất: Hỗ trợ nhiều bước sóng từ 850 đến 953nm
- Băng thông: 4700 MHz·km ở 850nm (với hiệu suất được cải thiện ở các bước sóng khác)
- Tính năng chính: Hỗ trợ ghép kênh phân chia bước sóng ngắn (SWDM), cho phép nhiều kênh dữ liệu trên một sợi quang duy nhất
- Ứng dụng: Trung tâm dữ liệu mật độ cao yêu cầu kết nối 40G/100G/400G
Các câu hỏi thường gặp về cáp quang Multimode và Singlemode
Coại đầu nối cáp quang là gì?
Các đầu nối cáp quang phổ biến nhất bao gồm SC (Đầu nối Thuê bao), LC (Đầu nối Lucent), ST (Đầu thẳng) và MTP/MPO (Nhiều sợi quang). Mỗi loại đầu nối có những đặc điểm thiết kế riêng:
- Đầu nối SC: Cơ chế đẩy-kéo, được sử dụng rộng rãi trong viễn thông
- Đầu nối LC: Kích thước nhỏ gọn với cơ chế kẹp, phổ biến trong các ứng dụng mật độ cao
- Đầu nối ST: Kết nối kiểu lưỡi lê, thường thấy trong các hệ thống lắp đặt cũ
- Đầu nối MTP/MPO: Hỗ trợ nhiều sợi quang (thường là 12 hoặc 24) trong một đầu nối duy nhất, cần thiết cho các ứng dụng 40G/100G/400G
Loại cáp quang phổ biến nhất là gì?
Sợi quang đa mode OM3 và OM4 là loại phổ biến nhất cho các ứng dụng khoảng cách ngắn đến trung bình (lên đến 550m) trong môi trường doanh nghiệp nhờ hiệu quả về chi phí và hỗ trợ tốc độ 10G/ 40G/ 100G. Đối với các ứng dụng khoảng cách xa yêu cầu truyền dẫn băng thông cao, sợi quang đơn mode OS2 chiếm ưu thế trên thị trường nhờ khả năng truyền dẫn vượt trội.
Làm thế nào để biết loại cáp quang đang sử dụng?
Bạn có thể xác định loại cáp quang của mình bằng một số phương pháp sau:
Màu vỏ cáp:
- Vàng: Đơn mode (OS1/OS2)
- Cam: Đa mode (OM1/OM2)
- Xanh nước biển: Đa mode (OM3/OM4)
- Xanh lá cây chanh: Đa mode (OM5)
Ký hiệu cáp: Kiểm tra chữ in dọc theo vỏ cáp, thường bao gồm ký hiệu loại sợi quang (OS2, OM3, v.v.)
Tài liệu: Xem lại tài liệu lắp đặt mạng hoặc bảng kê vật tư
Kiểm tra chuyên nghiệp: Sử dụng máy đo phản xạ miền thời gian quang học (OTDR) để xác định chính xác loại và đặc điểm của cáp
