Dây hàn cáp quang, hay còn gọi là dây nối quang (Pigtail Fiber Cord), thường là đoạn dây cáp quang với một đầu nối sợi quang được đấu nối sẵn như SC hoặc LC tại nhà máy, và đầu còn lại là sợi quang lộ thiên. Dây hàn quang Pigtail thường phù hợp để đấu nối tại hiện trường bằng đầu nối quang nhanh Fast Connector hoặc máy hàn cáp quang. Dây hàn quá có đầu nối quang sẵn giúp kỹ thuật viên tiết kiệm thời gian, hiệu suất vượt trội và độ tin cậy cao.

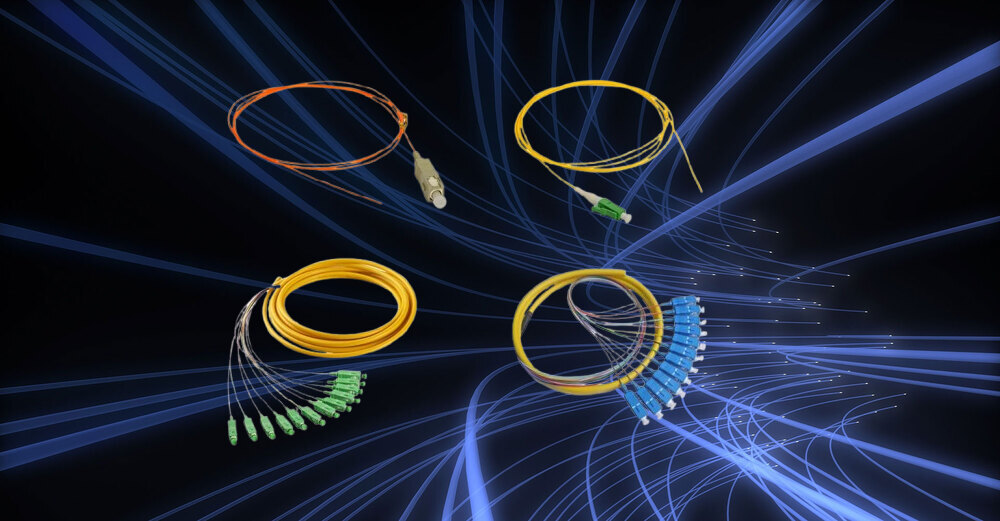

Các loại dây hàn sợi quang Pigtail
Phân loại theo đầu nối quang
Có nhiều loại dây nối quang Pigtail dựa trên một yếu tố khác nhau. Các loại đầu nối sợi quang phổ biến bao gồm dây hàn quang Pigtail LC, dây hàn quang Pigtail SC.
- Đầu nối quang LC Fiber Pigtail: Đầu nối LC là loại đầu nối sợi quang nhỏ gọn, phù hợp cho các kết nối mật độ cao. Chúng là phiên bản nhỏ hơn 50% so với đầu nối sợi quang SC cũ và có vỏ nhựa vuông với đầu nối gốm 1,25mm. Đầu nối LC Fiber Pigtail được lắp ráp sẵn với đầu nối LC. Đây là một trong những loại đầu nối phổ biến nhất.
- Đầu nối SC Fiber Pigtail: SC, viết tắt của Subscriber Connector (Đầu nối Thuê bao), cũng được gọi là Đầu nối Vuông hoặc Đầu nối Tiêu chuẩn. Đầu nối SC Fiber Pigtail được lắp ráp sẵn với đầu nối SC. Nhờ chi phí thấp, tuổi thọ cao và dễ lắp đặt, đầu nối SC Pigtail thường được sử dụng trong cả ứng dụng P2P và PON.
Ngoài ra còn có một số loại dây nối quang khác như Pigtail ST, Pigtail FC, Pigtail MU.
- Đầu nối sợi quang FC: Đầu nối sợi quang FC tận dụng lợi thế của thân kim loại của đầu nối quang FC, với cấu trúc dạng vít và đầu nối gốm có độ chính xác cao. Đầu nối sợi quang FC và các sản phẩm liên quan được sử dụng rộng rãi trong nhiều ứng dụng khác nhau.
- Đầu nối sợi quang ST: Đầu nối sợi quang ST tương tự như đầu nối FC, nhưng thay vì ren, đầu nối ST có cơ chế khóa khác với đầu nối FC. Do đó, đầu nối ST thường được sử dụng trong các ứng dụng viễn thông, công nghiệp, y tế và cảm biến.
Phân loại theo dây nối quang Pigtail đơn mode và dây nối quang Pigtail đa mode.
- Pigtail đa mode được làm bằng cáp quang đa mode 62,5/125μm hoặc 50/125μm và được kết thúc bằng đầu nối đa mode, với các loại dây nối quang Pigtail OM1, OM2, OM3, OM4 và OM5.
- Dây nối quang Pigtail đơn mode được chế tạo bằng cáp quang đơn mode OS1 hoặc OS2 9/125μm và được kết thúc bằng đầu nối Single mode.
Nhìn chung, dây nối quang Pigtail là loại phụ kiện thiết yếu, thường được sử dụng trong các ứng dụng Single mode và các ứng dụng Multimode.
Phân loại theo mặt tiếp xúc quang
- Đầu nối Pigtail sợi PC: PC là viết tắt của đầu nối “tiếp xúc vật lý”. Đầu nối Pigtail sợi PC được chế tạo với đầu nối được đánh bóng tiếp xúc vật lý. Hầu hết các đầu nối Pigtail đa chế độ đều được đánh bóng bằng PC và được sử dụng rộng rãi trong lĩnh vực viễn thông và hệ thống dữ liệu.
- Đầu nối Pigtail sợi UPC: UPC là viết tắt của “tiếp xúc vật lý cực cao”. Không giống như đầu nối Pigtail sợi PC, đầu nối Pigtail này được chế tạo bằng đầu nối UPC với tiếp xúc vật lý được cải thiện, giúp giảm thiểu khe hở không khí và giảm ORL hơn nữa. Đây là loại đầu nối được đánh bóng phổ biến nhất cho cả đầu nối Pigtail đơn chế độ và đa chế độ.
- Đầu nối Pigtail sợi APC: APC là viết tắt của “tiếp xúc vật lý góc”. Nó được thiết kế để giảm phản xạ ngược hơn nữa. Mặt đầu nối của đầu nối này được đánh bóng ở góc 8 độ. Đầu nối Pigtail sợi APC thường được sử dụng trong các hệ thống CATV, FTTx và các hệ thống WDM khác.
Phân loại dây hàn quang theo môi trường ứng dụng
Dựa trên các môi trường ứng dụng khác nhau, dây cáp quang Pigtail được phân loại thành dây cáp quang thông thường trong nhà, dây cáp quang bọc thép và dây cáp quang chống nước.
- Dây cáp quang thông thường trong nhà: Loại phổ biến nhất là dây cáp quang thông thường trong nhà, không có lớp bảo vệ bổ sung và chỉ có sợi quang trần. Loại này có chi phí tốt nhất và bán kính uốn cong nhỏ hơn, giúp việc đi dây dễ dàng hơn. Đúng như tên gọi, dây cáp quang này chỉ được sử dụng trong nhà và không phù hợp với môi trường khắc nghiệt.
- Dây cáp quang gia cường bằng sợi thép: Được bao bọc bởi một ống thép không gỉ bên trong lớp vỏ ngoài, dây cáp quang bọc thép bảo vệ chống lại hư hại do chuột, hoạt động xây dựng và sức kép cămg của các loại cáp khác.
- Cáp Pigtail chống nước: được làm từ các đầu nối sợi quang chắc chắn, có thiết bị chống nước gia cố bằng thép không gỉ và lớp vỏ bọc PE ngoài trời. Nhờ đó, cáp có thể bảo vệ khỏi bị xoắn, áp lực hoặc hư hỏng do chuột cắn. Cáp Pigtail chống nước được thiết kế để sử dụng trong môi trường ngoài trời khắc nghiệt, chẳng hạn như tháp truyền thông, ứng dụng quân sự, v.v.
- Theo số lượng sợi: Các loại pigtail sợi quang phổ biến nhất có một số lượng sợi, chẳng hạn như pigtail LC đơn giản bao gồm một sợi quang trần với một đầu nối LC có đầu cuối. Tuy nhiên, trong một số trường hợp, số lượng sợi cũng có sẵn ở mức 2, 4, 6, 8, 12, 24, 48 và 72. Mỗi sợi quang phải được mã hóa màu theo tiêu chuẩn công nghiệp TIA-EIA-598-A.
- Theo cấu trúc sợi quang: Dựa trên cấu trúc cáp quang, dây hàn cáp quang có thể chia thành: Pigtail bó nhiều sợi, Pigtail robbin nhiều sợi, Pigtail 0.9mm và Pigtail 2.0/3.0mm.
Các phương pháp ghép nối sợi quang Pigtail
- Nối cơ học: là một thiết bị căn chỉnh đơn giản cho phép ánh sáng đi vào từ sợi quang này sang sợi quang kia bằng cách giữ cho hai đầu sợi quang thẳng hàng chính xác. Phương pháp này đã tồn tại trong nhiều năm. Nó vẫn được ưa chuộng vì mang lại khả năng kết thúc tức thì, đơn giản với lượng vật tư tiêu hao ít. Nối cơ học có chi phí đầu tư ban đầu thấp hơn nhưng chi phí bảo trì cho mỗi lần nối cao hơn.
- Hàn nối sợi quang: là một kỹ thuật sử dụng nhiệt độ cao sinh ra từ sự phóng điện giữa các thanh điện cực của máy hàn cáp quang để hàn nối các sợi quang. Hàn nối sợi quang bền hơn hàn nối cơ học, giảm thiểu suy hao và phản xạ ngược vì điểm hàn kết quả gần như liền mạch. Tuy nhiên, phương pháp này đòi hỏi máy hàn nối sợi quang đắt tiền, dẫn đến chi phí đầu tư ban đầu cao hơn nhưng chi phí cho mỗi mối hàn lại thấp hơn.
Tuy nhiên, không có phương pháp hàn nối tại hiện trường nào phù hợp cho tất cả mọi trường hợp. Người dùng phải lựa chọn phương pháp tốt nhất dựa trên tình hình thực tế, cân nhắc và cân bằng giữa ngân sách suy hao quang, thời gian và chi phí.
Câu hỏi thường gặp về dây hàn quang
Loại dây hàn quang Single Mode hay Multimode tốt hơn?
Dây hàn cáp quang Single Mode và Multimode đều có những ưu điểm riêng về chi phí và ứng dụng. Không có khái niệm cáp quang Single Mode nào tốt hơn Multimode. Chỉ cần chọn loại phù hợp nhất với ứng dụng là được.
Có thể kết hợp cả dây hàn quang Single Mode và Multimode không?
Câu trả lời cho câu hỏi này là “không”. Cáp quang Multimode và cáp quang Single Mode có kích thước lõi khác nhau, và số lượng mode ánh sáng mà chúng truyền tải cũng khác nhau. Nếu bạn kết hợp cả hai loại cáp, hoặc kết nối trực tiếp chúng với nhau, bạn sẽ bị suy hao quang học lớn, dẫn đến hiện tượng chập chờn hoặc đứt cáp. Lưu ý rằng không bao giờ được kết hợp các loại cáp khác nhau một cách ngẫu nhiên.
Có thể sử dụng bộ thu phát Multimode trên dây hàn quang Single Mode không?
Nhìn chung, câu trả lời là “không”. Suy hao quang học lớn sẽ xảy ra nếu bộ thu phát Multimode được kết nối với cáp quang Single Mode. Tuy nhiên, điều ngược lại sẽ xảy ra. Ví dụ, SFP chế độ đơn 1000BASE-LX có thể hoạt động trên cáp quang đa chế độ bằng cách sử dụng cáp quang điều chỉnh chế độ. Đôi khi, bộ chuyển đổi quang cũng có thể được sử dụng để giải quyết những vấn đề như vậy giữa bộ thu phát chế độ đơn và bộ thu phát đa chế độ.
Nên chọn loại dây hàn quang đơn chế độ SMF so với đa chế độ MMF?
Khi quyết định giữa dây hàn quang đơn chế độ và đa chế độ, yếu tố đầu tiên cần xem xét là hạ tầng cáp quang có sẵn hoặc thi công lắp đặt cáp quang mới sẽ dùng loại nào?.
Bên cạnh đó, các yếu tố khác như chi phí và yêu cầu nâng cấp trong tương lai nên được xem xét để lựa chọn.
