Mạng cáp quang đã tăng trưởng mạnh mẽ trong những năm gần đây trong hầu hết các lĩnh vực truyền dữ liệu, như mạng FTTH (cáp quang đến tận nhà), Camera CCTV, mạng LAN cáp quang,… Điều này mang lại các thách thức trong việc mua sắm các thiết bị đo kiểm tra cáp quang để đảm bảo chất lượng truyền dẫn, bao gồm cáp quang và các điểm hàn nối, tiếp xúc và công suất thu phát của thiết bị quang.

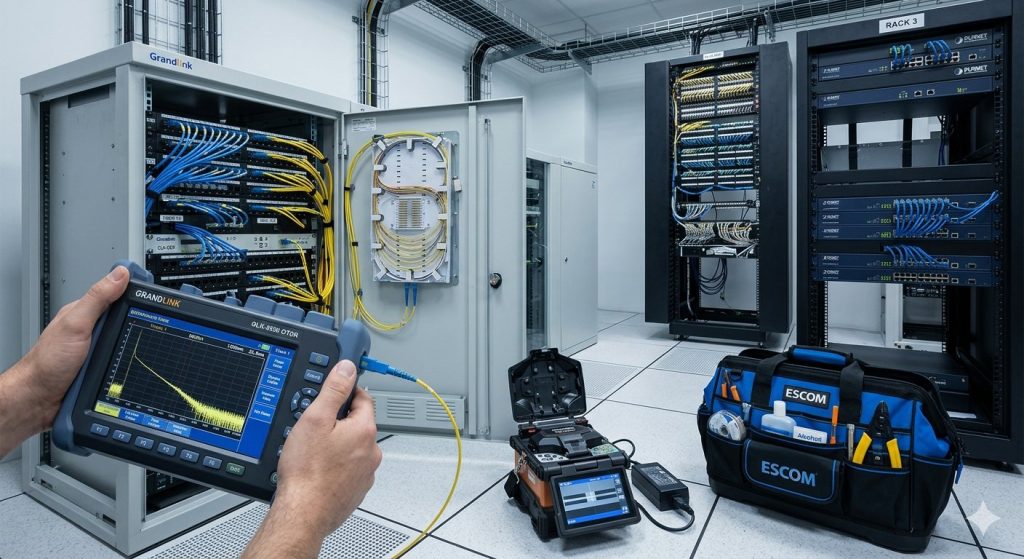

Một trong những công cụ thiết yếu để cung cấp hiệu quả và tốc độ cho việc bảo trì mạng cáp quang là máy đo phản xạ miền thời gian quang OTDR. Máy đo OTDR kiểm tra, xác nhận hiệu suất của các liên kết cáp quang khi thi công lắp đặt mới, và phát hiện các sự cố trong các liên kết hiện có trong công tác bảo trì mạng cáp quang. Thiết bị đo OTDR là một công cụ đo lường có thể hữu ích để xác định sự cố, điểm đứt và vị trí lỗi, suy hao và chiều dài cáp quang. Nhìn chung, các phép đo OTDR được sử dụng để phân tích truyền dẫn cáp quang và cung cấp cho các kỹ thuật viên bảo cáo chi tiết về giản đồ liên kết cho các sự kiện như suy hao cáp quang và điểm tiếp xúc đầu nối connector quang, các mối hàn nối, điểm uốn cong,….
Các tính năng kỹ thuật cần quan tâm khi tìm chọn OTDR
- Bước sóng: bước sóng thông dụng để đo kiểm tra cáp quang thường là Singlemode 1310nm/1550nm. Ngoài ra còn có bước sóng khác như 1625nm hoặc 1650nm kết hợp với tính năng lọc bước sóng để đo sợi quang có dịch vụ.
- Dải động: Là khả năng máy đo OTDR có thể đo xa. Để đo kiểm tra điểm đứt, suy hao, chiều dài cáp quang cho mạng LAN/CCTV thì một máy OTDR có công suất ít nhất là 20dB trở lên, vì máy có công suất yếu hơn sẽ không có khả năng đo được mạng có chiều dài cáp quang 60km. Với FTTx, sông suất có thể cần cao hơn với khả năng đo PON để đo được các bộ chia quang Splitter.
- Các tính năng tích hợp kèm OTDR: Để việc đo kiểm tiện lợi, các máy đo OTDR hiện đại ngày nay thường tích hợp thêm máy đo công suất quang (OPM), máy phát quang (OLS), máy soi dò tìm điểm lỗi cáp quang bằng ánh sáng đỏ (VFL), và có thể là tính năng đo cáp LAN RJ45.
Các loại máy OTDR giá rẻ và tốt nhất thường dùng
Trong danh sách các OTDR giá rẻ và tốt nhất thường dùng, nổi bật các thiết bị mini, phù hợp với các nhiệm vụ kiểm tra cáp quang đa năng trên hiện trường. Một số sản phẩm được đánh giá cao bao gồm Grandlink GLK-3500 và GLK-4500, nổi tiếng với khả năng kiểm tra cáp quang hoạt động và đo lường các thông số khác như OPM, VFL và OLS và test dây LAN RJ45.

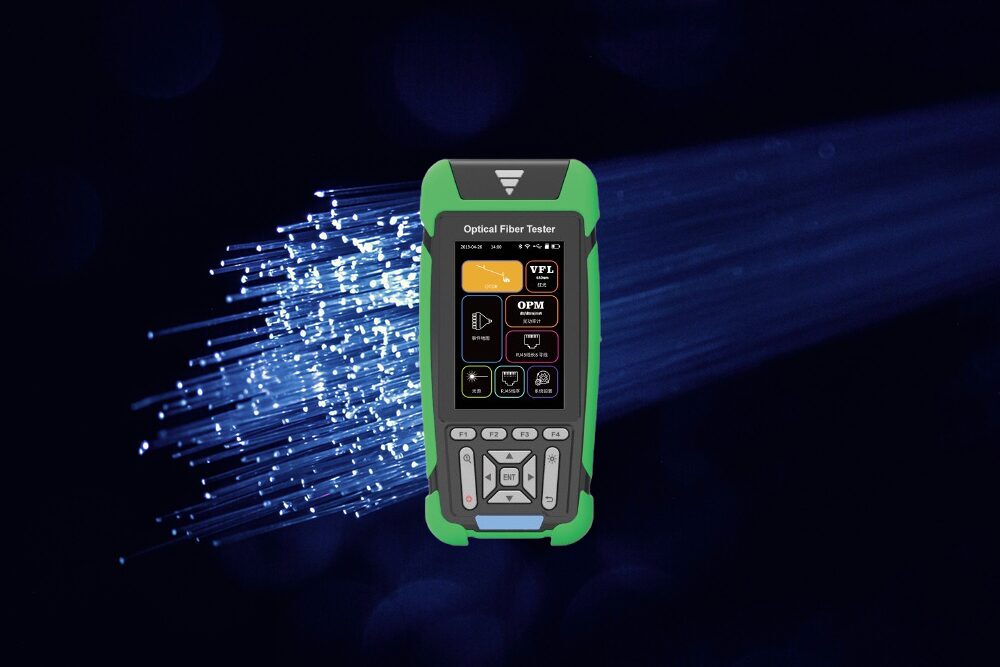

Máy đo Mini OTDR cầm tay Grandlink GLK-3500
Máy đo cáp quang OTDR Grandlink GLK-3500 có màn hình màu 3,5 inch, giao diện UI đơn giản và dễ sử dụng với khả năng đo OTDR 2 bước sóng 1310nm/1550nm, dải động 24dB/22dB tương ứng. Máy đo OTDR GLK-3500 cũng tích hợp sẵn nguồn sáng ổn định (LS), máy đo công suất quang (OPM), đo điểm lỗi trực quan (VFL) và kiểm tra cáp mạng LAN RJ45.
Máy đo quang OTDR Grandlink GLK-3500 hỗ trợ sử dụng quản lý tiết kiệm điện thông minh cho thời gian đo lên tới 12 giờ để trên thực địa và bảo trì hoạt động hiệu quả. Máy đo OTDR cầm tay GLK-3500 được sử dụng để đo chiều dài, tổn thất, chất lượng kết nối và các thông số khác của tất cả các loại sợi quang và cáp. Khi có tín hiệu quang trong đường dây, vẫn có thể sử dụng được. Máy đo OTDR cầm tay GLK-3500 là công cụ đo kiểm tra cáp quang trong việc lắp đặt, bảo trì liên kết và sửa chữa khẩn cấp hệ thống thông tin liên lạc cáp sợi quang.

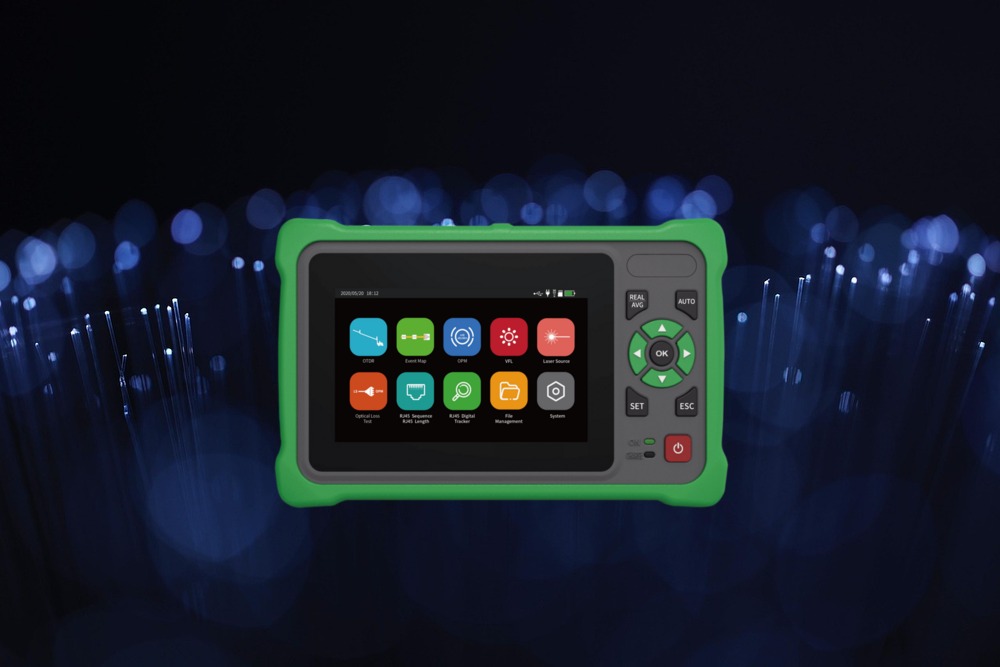

Máy đo OTDR Grandlink GLK-4500
Máy đo cáp quang OTDR Grandlink GLK-4500 là một thiết bị đo quang đa chức năng, tích hợp OTDR với khả năng đo OTDR 2 bước sóng 1310nm/1550nm, dải động 26dB/24dB tường ứng. Máy đo OTDR GLK-3500 cũng tích hợp sẵn nguồn sáng ổn định (LS), máy đo công suất quang (OPM), đo điểm lỗi trực quan (VFL) và kiểm tra cáp mạng LAN RJ45.
Thiết bị đo cáp quang OTDR Grandlink GLK-4500 có màn hình LCD màu 4.3 inch cảm ứng, dễ sử dụng, nhỏ gọn và nhẹ, phù hợp cho công tác đo kiểm tra lắp đặt và bảo trì cáp quang, nghiệm thu dự án và sửa chữa lỗi cáp quang trên tuyến.
