Các sự cố tăng áp gây hư hại hệ thống CCTV theo hai cách: xung điện trực tiếp làm cháy hỏng camera và đầu ghi NVR ngay lập tức, trong khi các xung quá độ cường độ thấp lặp đi lặp lại sẽ làm suy giảm chất lượng cảm biến hình ảnh và ổ cứng lưu trữ theo thời gian, dẫn đến hỏng hóc hệ thống mà không có dấu hiệu báo trước. Dù là trường hợp nào, giải pháp khắc phục đều giống nhau: lắp đặt thiết bị chống sét lan truyền (SPD) tại cả hai đầu của mỗi đường cáp kết nối camera ngoài trời với thiết bị trong nhà.
Bằng cách lắp đặt thiết bị chống sét lan truyền (SPD) cho hệ thống camera IP, CCTV analog, hệ thống PoE và các đường cáp camera kết nối giữa các tòa nhà, doanh nghiệp có thể bảo vệ được các thiết bị quan trọng, giúp tránh rủi ro do sét đánh gây hư hỏng thiết bị đắt tiền.
Các phương pháp bảo vệ hệ thống Camera CCTV khỏi xung điện đột biến
Một phương pháp tiếp cận có hệ thống là yếu tố thiết yếu để bảo vệ hệ thống CCTV hiệu quả trước các xung điện đột biến. Trọng tâm của chiến lược này là nguyên tắc “Bảo vệ cả hai đầu”. Mọi loại cáp dẫn điện đều cần được bảo vệ tại điểm kết nối với camera ngoài trời và tại điểm cuối bên trong tòa nhà, nơi kết nối với thiết bị trung tâm (head-end). Việc lắp đặt chuyên nghiệp cần tính đến các xung điện đột biến có thể xuất phát từ bất kỳ đầu nào của đường cáp.
Các đường cáp dài có thể hoạt động như những chiếc ăng-ten khi xảy ra sét đánh ở khu vực lân cận, tạo ra các điện áp quá độ (transient voltage) có cường độ lớn. Nếu chỉ lắp thiết bị bảo vệ tại đầu máy ghi hình, các linh kiện điện tử của camera sẽ bị đe dọa, và ngược lại. Việc lắp đặt các Thiết bị Chống Sét Lan Truyền (SPD) ở cả hai đầu giúp đảm bảo an toàn cho hệ thống bất kể điện áp quá độ xâm nhập từ đâu, qua đó mang lại sự bảo vệ toàn diện cho toàn bộ mạch điện.
Hiểu rõ chức năng của thiết bị chống sét lan truyền (SPD) là nguyên tắc cốt lõi của kỹ thuật viên. (SPD) không ngăn chặn năng lượng mà là một thiết bị chuyển hướng dòng điện tốc độ cao. Khi phát hiện điện áp tăng đột biến, SPD ngay lập tức tạo ra một đường dẫn an toàn để chuyển hướng dòng xung điện gây hại ra khỏi các thiết bị nhạy cảm; đây là cơ chế hoạt động phụ thuộc hoàn toàn vào hệ thống tiếp địa.
Tiếp đất hiệu quả: nền tảng của hệ thống chống sét lan truyền cho hệ thống Camera CCTV an ninh
Hiệu quả hoạt động của mọi thiết bị chống sét lan truyền (SPD) phụ thuộc hoàn toàn vào việc kết nối với hệ thống tiếp đất đạt chuẩn. Thiết bị chống sét cần một đường dẫn có trở kháng thấp để triệt tiêu an toàn nguồn năng lượng khổng lồ (lên tới hàng triệu watt) sinh ra từ sự cố sét lan truyền. Nếu thiếu hệ thống tiếp đất hiệu quả, toàn bộ hệ thống chống sét sẽ trở nên vô tác dụng và không thể bảo vệ các thiết bị giám sát đắt tiền.
Việc tuân thủ các tiêu chuẩn lắp đặt chuyên nghiệp đối với dây tiếp địa là vô cùng quan trọng. Đối với các xung điện áp tăng nhanh, mỗi cm chiều dài dây dẫn đều làm tăng trở kháng, gây cản trở hiệu suất hoạt động của thiết bị chống sét lan truyền (SPD). Các kết nối tiếp địa phải luôn đảm bảo ngắn nhất, thẳng nhất và đi theo đường trực tiếp nhất có thể. Cần tránh tuyệt đối việc để dây tiếp địa bị uốn cong gắt hoặc cuộn lại, vì những yếu tố này sẽ làm tăng trở kháng và làm giảm hiệu quả bảo vệ.
Triển khai kế hoạch và lắp đặt thiết bị chống sét bảo vệ Camera An ninh
Một quy trình chuyên nghiệp có thể áp dụng nhất quán cho mọi hệ thống camera lắp đặt ngoài trời hoặc tại các vị trí lộ thiên. Việc tuân thủ chặt chẽ kế hoạch này sẽ đảm bảo phạm vi bảo vệ toàn diện cho tất cả các thành phần hệ thống dễ bị tổn thương trong toàn bộ quy trình lắp đặt, loại bỏ hoàn toàn các điểm yếu về an ninh.

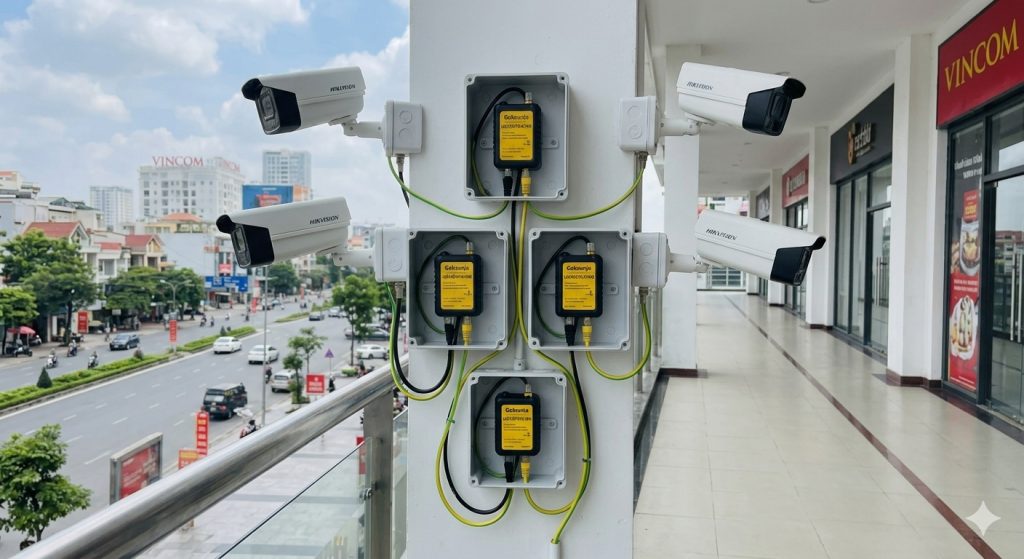

- Bảo vệ tại đầu thiết bị: Cần lắp đặt thiết bị chống sét lan truyền (SPD) có thông số kỹ thuật phù hợp cho cả đường truyền dữ liệu và đường cấp nguồn ngay tại vị trí lắp đặt camera. Là thiết bị nằm ở vị trí dễ chịu tác động nhất, camera cần có lớp bảo vệ đầu tiên này để chống lại sét đánh gần và các xung điện áp tăng vọt do cảm ứng. SPD thường được lắp đặt bên trong đế cột hoặc trong tủ bảo vệ đạt chuẩn (chống chịu được thời tiết) để tránh các tác động từ môi trường.
- Bảo vệ tại đầu trung tâm (Head-End): Một SPD tương thích với các đường truyền dữ liệu và nguồn điện sẽ được lắp đặt tại điểm kết thúc cáp bên trong tòa nhà. Việc đặt thiết bị này tại vị trí bộ chuyển mạch mạng (switch) hoặc đầu ghi hình mạng (NVR) giúp bảo vệ phần cứng trung tâm—được ví như “trung tâm điều hành” của hệ thống—khỏi các xung điện áp đột biến truyền từ hệ thống dây dẫn bên ngoài vào. Phương pháp bảo vệ phối hợp này đảm bảo an toàn cho cả hai đầu của đường truyền.
- Bảo vệ nguồn điện: Cần lắp đặt một SPD chuyên dụng cho nguồn điện xoay chiều (AC) để bảo vệ mạch điện chính cung cấp cho NVR, switch và các thiết bị phần cứng quan trọng khác tại đầu trung tâm. Một xung điện áp cực mạnh từ hệ thống điện lưới của tòa nhà có thể phá hủy toàn bộ hệ thống chỉ trong tích tắc. Việc bảo vệ đường vào nguồn điện chính là bước bắt buộc trong bất kỳ quy trình lắp đặt chuyên nghiệp nào.
Các quy tắc lắp đặt và đấu nối thiết bị chống sét lan truyền (SPD)
Quy trình lắp đặt tỉ mỉ là yếu tố phân biệt giữa một hệ thống được bảo vệ thực sự và một hệ thống dễ bị tổn thương. Ngay cả thiết bị SPD chất lượng cao nhất cũng sẽ hoạt động kém hiệu quả hoặc bị hỏng nếu không được lắp đặt đúng cách. Việc lắp đặt cố định, đấu nối tiếp địa và đi dây cáp đều là những bước quan trọng, đòi hỏi sự chú trọng chi tiết và chuyên nghiệp để đảm bảo tính toàn vẹn của hệ thống.
Lắp đặt và bảo vệ SPD khỏi tác động thời tiết đúng cách
Tất cả các thiết bị chống sét lan truyền lắp đặt ngoài trời phải được đặt trong tủ bảo vệ chuyên dụng có khả năng chống chịu thời tiết phù hợp. Vỏ tủ đạt chuẩn giúp bảo vệ thiết bị cùng các điểm đấu nối khỏi độ ẩm, bụi bẩn và các yếu tố môi trường khác có thể làm giảm hiệu suất hoạt động. Đối với lắp đặt trong nhà, SPD thường được gắn trên thanh ray DIN bên trong tủ đấu nối hệ thống cáp để đảm bảo sự gọn gàng, ngăn nắp và thuận tiện cho việc bảo trì.
Đảm bảo tính toàn vẹn của kết nối tiếp địa
Kết nối tiếp địa là bước quan trọng nhất trong quá trình lắp đặt về mặt vật lý. Hãy sử dụng thanh cái tiếp địa chuyên dụng được kết nối trực tiếp với hệ thống tiếp địa đạt chuẩn của tòa nhà. Tất cả các điểm đấu nối cần sử dụng đầu cos được bấm chặt đúng kỹ thuật để đảm bảo liên kết chắc chắn và có điện trở thấp. Việc đấu nối tiếp địa kiểu nối tiếp (daisy-chain) từ thiết bị này sang thiết bị khác là cách làm không được chấp nhận, vì nó làm tăng trở kháng và tạo ra các điểm dễ xảy ra sự cố.
Đi dây cáp để giảm thiểu tác động của xung sét
Các xung sét tạo ra từ trường mạnh có thể gây nhiễu cảm ứng sang các dây dẫn lân cận. Để ngăn chặn điều này, cần tách biệt về mặt vật lý giữa cáp chưa được bảo vệ (dẫn từ bên ngoài vào) và cáp đã được bảo vệ (dẫn đến thiết bị). Việc duy trì sự tách biệt này giúp ngăn chặn các xung điện áp quá độ (transients) vượt qua SPD và xâm nhập ngược lại vào phần mạch điện đã được bảo vệ.
Bảo trì và kiểm tra thiết bị chống sét lan truyền (SPD) cho hệ thống Camera CCTV
Theo thiết kế, thiết bị chống sét lan truyền (SPD) là loại linh kiện có tuổi thọ hữu hạn (hoạt động theo cơ chế tự hy sinh). Khi SPD triệt tiêu một xung điện áp tăng vọt đủ lớn, các linh kiện bên trong có thể bị suy giảm hiệu năng hoặc hỏng hoàn toàn. Việc hiểu rõ đặc điểm về tuổi thọ hữu hạn này là yếu tố then chốt để duy trì độ tin cậy của hệ thống theo thời gian. SPD không phải là thiết bị thuộc dạng “lắp đặt xong rồi bỏ quên”; chúng là các linh kiện an toàn chủ động cần được kiểm tra định kỳ.
Để đơn giản hóa việc kiểm tra tình trạng hệ thống, giải pháp tối ưu là lựa chọn các SPD có tích hợp đèn báo trạng thái trực quan. Một thiết kế phổ biến thường sử dụng đèn LED nhỏ hiển thị màu xanh lá cây khi thiết bị hoạt động bình thường. Nếu đèn báo chuyển sang màu đỏ hoặc tắt, điều đó cho thấy thiết bị đã hỏng và không còn khả năng bảo vệ.
Việc tuân thủ quy trình kiểm tra rõ ràng sau sự cố là yếu tố sống còn để đảm bảo hệ thống luôn hoạt động ổn định. Sau các trận giông sét lớn tại khu vực hoặc khi xảy ra sự cố lưới điện đã biết, cần tiến hành kiểm tra trực quan trạng thái của tất cả các SPD. Bất kỳ thiết bị nào báo lỗi hoặc hỏng hóc đều phải được thay thế ngay lập tức. Việc thay thế kịp thời là cách duy nhất để khôi phục khả năng bảo vệ toàn diện trước khi sự cố quá áp đột biến tiếp theo xảy ra.
Lời kết
Một phương pháp toàn diện về bảo vệ hệ thống Camera CCTV trước các sự cố tăng áp cần được xây dựng dựa trên nền tảng hệ thống tiếp địa vững chắc, kế hoạch bảo vệ đa điểm có tính hệ thống cùng quy trình lắp đặt tỉ mỉ và chuyên nghiệp. Việc đầu tư các thiết bị bảo vệ chống tăng áp đạt chuẩn chuyên dụng cho toàn bộ đường truyền tín hiệu, đường điều khiển và đường cấp nguồn không phải là khoản chi phí tùy chọn. Đây là biện pháp thiết yếu nhằm đảm bảo hiệu suất hoạt động lâu dài, độ tin cậy và hiệu quả đầu tư cho mọi hệ thống giám sát hiện đại, đồng thời bảo vệ toàn bộ mạch điện khỏi những tác hại do hiện tượng tăng áp đột biến gây ra.
