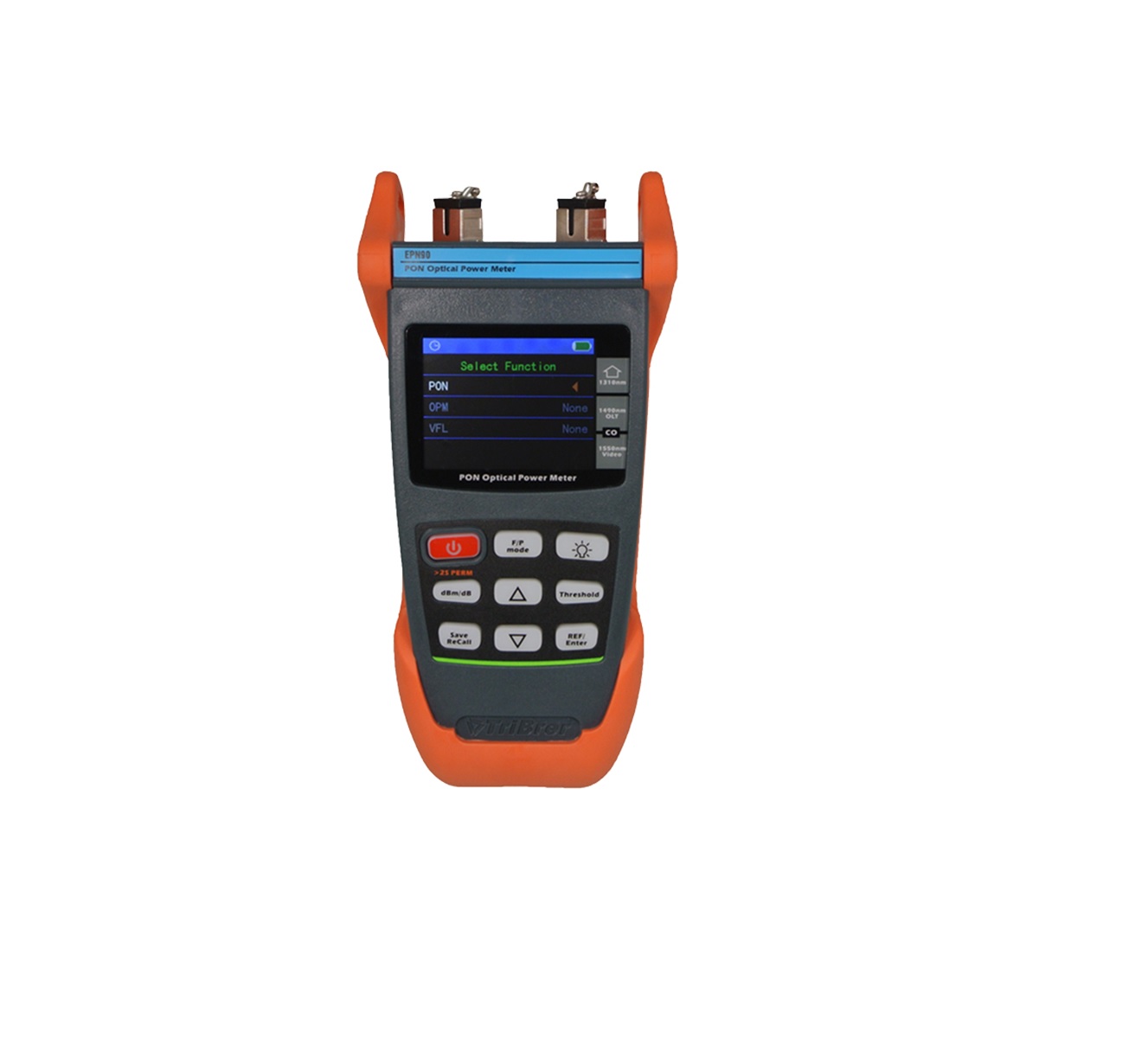

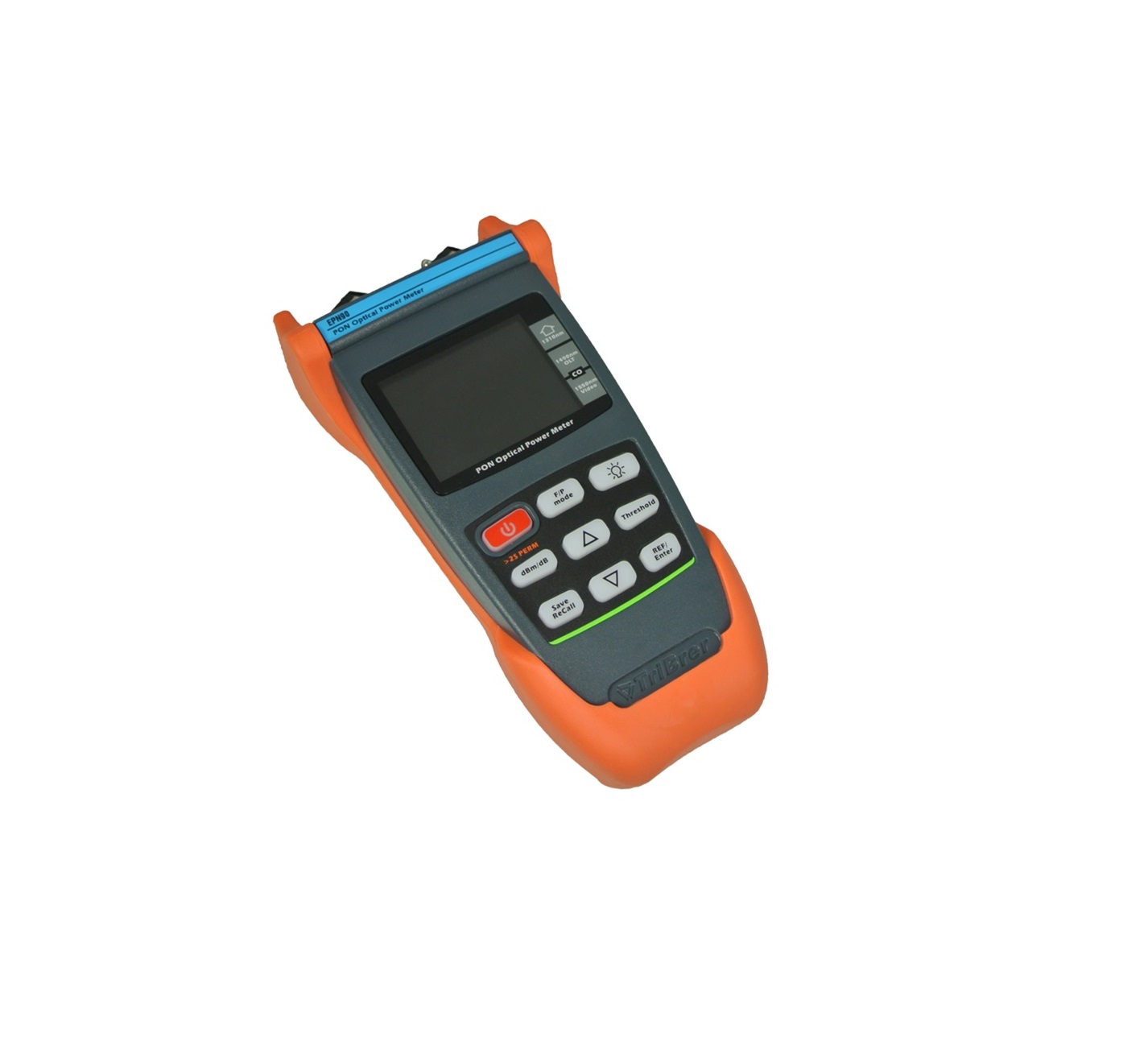

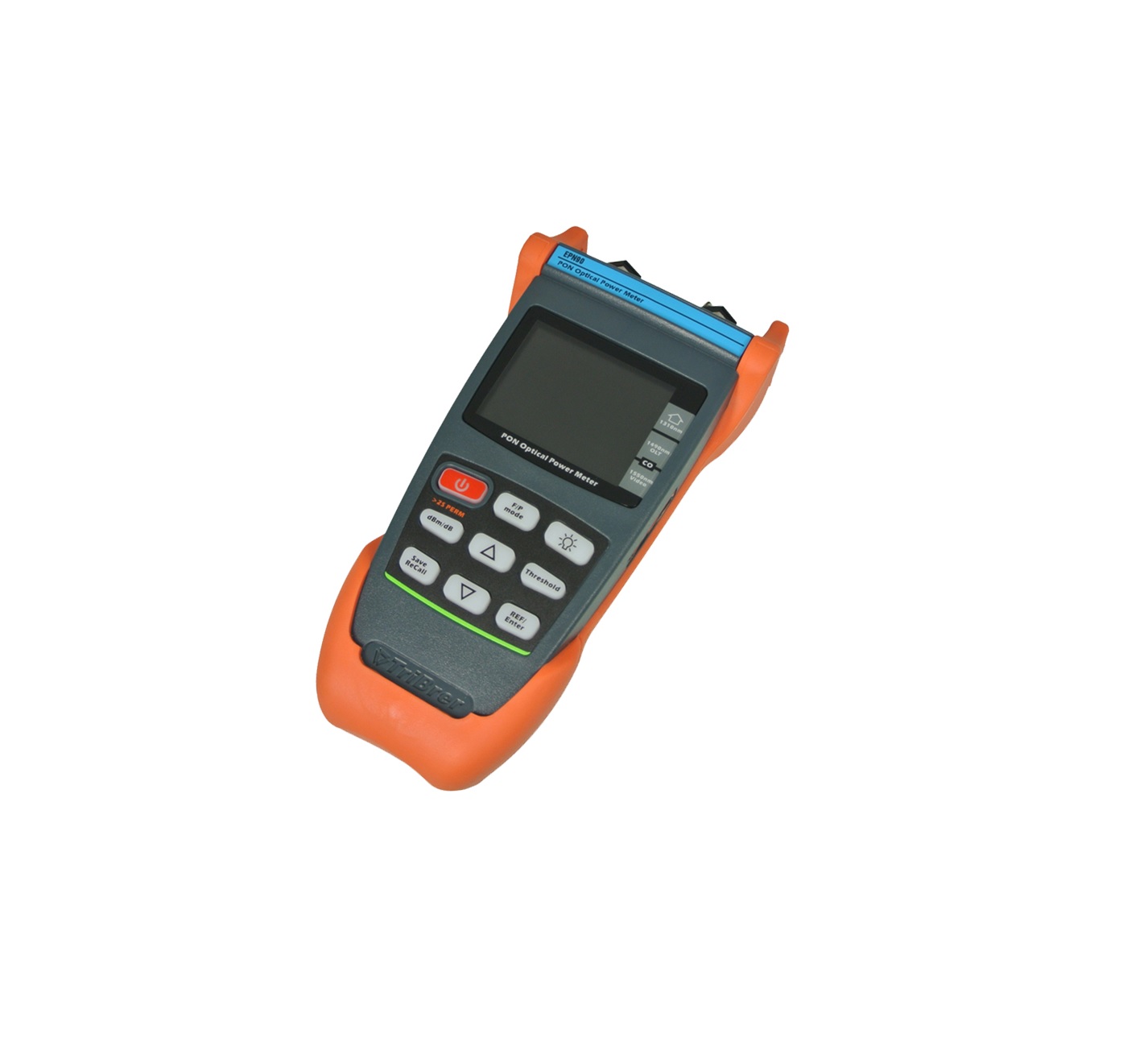

Máy đo công suất quang PON/GPON Tribrer EPN90 (PON/GPON Optical Power Meter) là một phiên bản cơ bản nhất của dòng máy đo công suất PON Tribrer EPN90 series. Đồng hồ đo quang PON Tribrer EPN90 có thiết kế nhỏ gọn, dạng cầm tay, tập trung vào khả năng đo tín hiệu quang PON/GPON.
Đồng hồ đo công suất quang Tribrer EPN90 cho phép kiểm tra tín hiệu quang và hiển thị đồng thời kết quả đo 3 bước sóng 1310/1490/1550m trên cùng một màn hình hiển thị LCD màu, trên các cổng đo cáp quang chuẩn SC/APC riêng biệt, độc lập cho hướng xuống ONT và hướng lên OLT.
Các tính năng chính của thiết bị đo tín hiệu quang PON/GPON:
- Màn hình màu LCD kích thước lớn: cho phép hiển thị 3 kết quả đo và thông số cài đặt trên màn hình
- Tính năng đo công suất quang PON/GPON: Dải bước sóng và dải công suất đo PON/GPON 3 bước sóng đồng thời : 1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm
- Bộ nhớ trong: 1000 kết quả đo
- Đầu nối quang tiêu chuẩn: SC/APC
Máy đo công suất quang PON/GPON Tribrer EPN90 giúp các kỹ thuật viên thực hiện đo kiểm mạng cáp quang PON/GPON, FTTx, CATV trên hiện trường và trong phòng máy thuận lợi, dễ dàng với khả năng lưu trữ kết quả đo vào bộ nhớ trong của máy lên tới 1000 bản ghi.
Các tính năng và thông số chi tiết
- Màn hình hiển thị LCD màu, kích thước lớn, khả năng hiển thị 3 bước sóng đồng thời.
- Dải bước sóng và dải công suất đo PON/GPON 3 bước sóng đồng thời (Tất cả các phiên bản): 1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm
- Đầu nối connector kèm theo máy: SC/APC
- Nguồn hoạt động: 3 PIN AA hoặc nguồn ngoài Mirco USB 5VDC, từ xạc điện thoại di động, Pin dự phòng, hoặc cổng USB máy tính.
- Thời lượng hoạt động của PIN: ~ 100 giờ
- Trọng lượng: ~400g
- Trọn bộ máy bao gồm: máy đo công suất quang PON/GPON, sách HDSD,
- Giấy tờ CO, CQ được cung cấp khi có yêu cầu.
Xem thêm: các máy đo công suất quang khác
Các phiên bản Tribrer EPN90
Máy đo công suất quang PON/GPON Tribrer EPN90 được nhiều nhà mạng lớn và các kỹ thuật viên lựa chọn, bao gồm các model:
- EPN90 = PON Power Meter: đo công suất quang PON/GPON
- EPN90T = PON Power Meter + OPM(+8~ -70dBm): đo công suất quang PON/GPON + tính năng đo công suất quang thông thường OPM
- EPN90C = PON Power Meter + OPM(+26~ -50dBm): đo công suất quang PON/GPON + tính năng đo công suất quang thông thường OPM
- EPN90-V01 = PON Power Meter + 1mW VFL: đo công suất quang PON/GPON + soi quang 1mW
- EPN90-V10 = PON Power Meter + 10mW VFL: đo công suất quang PON/GPON + soi quang 10mW
Hướng dẫn sử dụng máy đo tín hiệu quang mạng thụ động PON/GPON TriBrer EPN90 series
Xin vui lòng tham khảo thêm TẠI ĐÂY
Các thông số chính và các phiên bản sản phẩm như sau:
| Model | EPN90 EPN90-V01 EPN90-V10 EPN90T EPN90C | |||
| Measurement Range(dBm) | 1310 nm: +10 ~ – 35 dBm/1490 nm: +10 ~ – 50 dBm/1550 nm: +25 ~ – 45 dBm | |||
| Pass Through Loss | < 1.5 dB | |||
| Accuracy * | ± 0.2 dB (burst signal:± 0.5dB) | |||
| Threshold sets | 10 | |||
| Data Storage | 1000 | |||
| Connector | SC/UPC ( or customize ) | |||
| OPM Module | NO NO NO +8~-70dBm +26~-50dBm | |||
| VFL Module | NO 1mW 10mW NO NO | |||
| Auto Power Off | No operation in 10 minutes (can be canceled), Low battery energy | |||
| Battery Charge | Yes | |||
| Connect To PC | Yes | |||
| Operate Time | Above 20 hours | |||
| Power Supply | 3* AA batteries or AC/DC power supply adapter | |||
* at 20±3℃, with SC/UPC connector, -10dBm
| Size(H*W*D) | 190mm *90mm * 40mm | |
| Weight | about 400g | |
| Storage Temperature | -20 — +60°C, < 90%RH | |
| Operating Temperature | -10 — +50°C, < 90%RH | |
EPN90X-XX
Model Connector
EPN90 = PON Power Meter UPC
EPN90T = PON Power Meter + OPM(+8~ -70dBm) APC
EPN90C = PON Power Meter + OPM(+26~ -50dBm)
EPN90-V01 = PON Power Meter + 1mW VFL
EPN90-V10 = PON Power Meter + 10mW VFL
Example: EPN90-APC, EPN90-V10-UPC, EPN90T-APC
