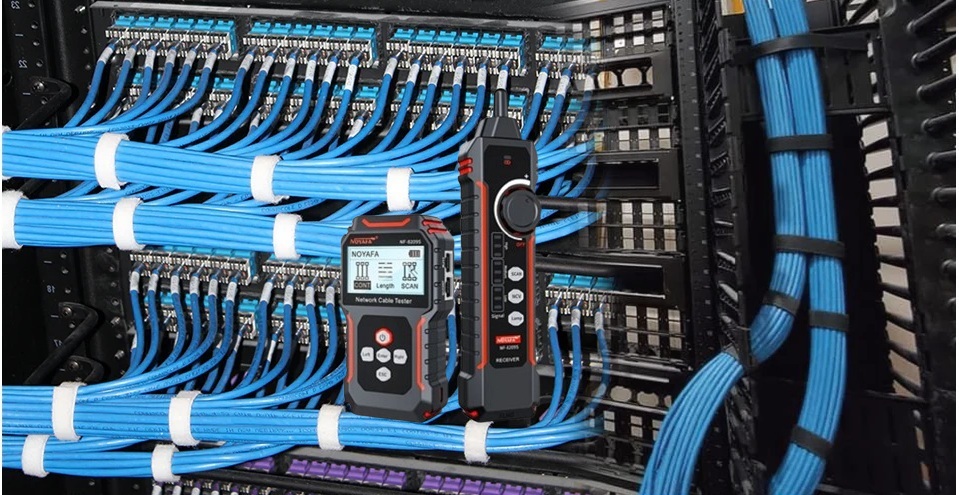

Quản lý cáp mạng hiệu quả sẽ biến các phòng máy chủ lộn xộn thành những hệ thống lắp đặt chuyên nghiệp, hợp lý, giúp nâng cao hiệu suất, giảm thời gian ngừng hoạt động và đơn giản hóa việc bảo trì.
Khi các doanh nghiệp ngày càng phụ thuộc vào cơ sở hạ tầng mạng mạnh mẽ, việc tổ chức cáp hợp lý trở nên quan trọng đối với sự thành công trong vận hành và khả năng mở rộng trong tương lai. Kỹ thuật viên, quản trị viên thực hiện thi công lắp đặt hệ thống cáp khoa học, được quản lý tốt giúp các công ty tiết kiệm chi phí, đồng thời tối đa hóa việc sử dụng không gian hạn chế trong môi trường trung tâm dữ liệu.
Quản lý Cáp Mạng là gì?
Quản lý cáp mạng bao gồm việc tổ chức, định tuyến và bảo mật một cách có hệ thống các loại cáp dữ liệu, dây nguồn và kết nối cáp quang trong cơ sở hạ tầng doanh nghiệp. Thực hành này bao gồm việc sử dụng các công cụ, phụ kiện và kỹ thuật chuyên dụng để tạo ra các hệ thống lắp đặt sạch sẽ, dễ tiếp cận và thông thoáng, hỗ trợ hiệu suất mạng tối ưu.
Quản lý cáp hiện đại không chỉ đơn thuần là tổ chức mà còn là một phương pháp tiếp cận chiến lược, xem xét luồng không khí, nhiễu điện từ, tuân thủ an toàn và nhu cầu mở rộng trong tương lai. Cho dù quản lý mạng văn phòng nhỏ hay trung tâm dữ liệu lớn, việc quản lý cáp phù hợp tạo thành nền tảng cho một mạng lưới đáng tin cậy, đáp ứng nhu cầu phát triển trong tương lai.
Tại sao quản lý cáp đúng cách lại quan trọng?
Nâng cao Hiệu suất Mạng
Cáp được sắp xếp hợp lý giúp giảm nhiễu điện từ (EMI) giữa đường dây nguồn và đường dây dữ liệu, ngăn ngừa suy giảm tín hiệu và lỗi kết nối. Việc phân tách hợp lý giúp duy trì tính toàn vẹn của truyền dữ liệu tốc độ cao, đặc biệt quan trọng đối với các hệ thống Cat6A và cáp quang hỗ trợ tốc độ 10 Gbps trở lên trên khoảng cách xa.
Hiệu suất Làm mát được Cải thiện
Việc định tuyến cáp hợp lý giúp luồng không khí lưu thông tốt qua các tủ rack máy chủ và tủ mạng. Luồng không khí bị cản trở có thể làm tăng nhiệt độ thiết bị khi đang hoạt động, dẫn đến hỏng hóc phần cứng sớm và tăng chi phí làm mát. Cáp được sắp xếp hợp lý tạo ra đường dẫn thông thoáng cho khí nóng thoát ra và khí mát vào, giúp doanh nghiệp tiết kiệm chi phí năng lượng.
Giảm Thời gian Bảo trì
Cáp được dán nhãn và sắp xếp hợp lý giúp giảm đáng kể thời gian khắc phục sự cố mạng. Các chuyên gia CNTT có thể nhanh chóng xác định kết nối, theo dõi đường dẫn cáp và thực hiện sửa chữa mà không làm gián đoạn các hệ thống lân cận. Việc sắp xếp hiệu quả này giúp giảm thời gian ngừng hoạt động và giảm chi phí bảo trì.
An toàn và Tuân thủ
Việc quản lý cáp đúng cách tuân thủ các quy tắc an toàn phòng cháy chữa cháy, ngăn ngừa nguy cơ vấp ngã và giảm thiểu rủi ro về điện. Việc tách biệt cáp nguồn và cáp dữ liệu theo tiêu chuẩn ANSI/TIA giúp giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các quy định về an toàn tại nơi làm việc và giảm rủi ro trách nhiệm pháp lý.
Kỹ thuật Tổ chức Cáp
Quản lý Cáp Ngang
Các thanh quản lý cáp ngang dẫn hướng dây nhảy giữa các thiết bị mạng trong tủ rack máy chủ. Phương pháp tốt nhất khuyến nghị phân bổ một đơn vị quản lý ngang (1U) cho mỗi hai đơn vị (2U) thiết bị đang hoạt động. Tỷ lệ này đáp ứng nhu cầu mở rộng trong tương lai đồng thời vẫn đảm bảo khả năng tiếp cận trong các cấu hình không gian tủ rack chật hẹp.
Thanh quản lý vòng chữ D và tấm chắn chổi cung cấp các tùy chọn định tuyến linh hoạt cho nhiều loại cáp khác nhau. Đặt thanh quản lý ngang ở phía trước tủ rack để dễ dàng tiếp cận trong quá trình bảo trì, chỉ sử dụng các tùy chọn lắp phía sau khi không gian phía trước bị hạn chế.
Quản lý Cáp Dọc
Thanh quản lý cáp dọc định tuyến cáp dọc theo hai bên tủ rack, tạo ra các đường dẫn có tổ chức cho các đoạn cáp dài hơn. Lắp đặt phụ kiện thác nước tại các điểm vào và ra để duy trì bán kính uốn cong phù hợp, điều này đặc biệt quan trọng đối với cáp quang có thể bị mất tín hiệu do uốn cong quá mức.
Hãy cân nhắc sử dụng các thanh quản lý dọc chuyên dụng cho các loại cáp khác nhau—các kênh riêng biệt cho cáp dữ liệu đồng, cáp quang và kết nối nguồn giúp ngăn ngừa tình trạng rối và đơn giản hóa việc nhận dạng trong quá trình bảo trì.
Quy hoạch cách chạy dây
Thiết kế đường đi cáp trước khi lắp đặt để tránh ảnh hưởng đến hệ thống HVAC, chiếu sáng và các cơ sở hạ tầng khác của tòa nhà. Sử dụng máng cáp, ống luồn cáp hoặc hệ thống ngầm để bảo vệ cáp khỏi hư hỏng vật lý, đồng thời đảm bảo việc định tuyến được tổ chức hợp lý. Quy hoạch hợp lý giúp tối ưu hóa việc sử dụng không gian và cung cấp các giải pháp linh hoạt cho các cấu hình lắp đặt khác nhau.
Lên kế hoạch dự phòng không gian cho tất cả các đường đi để đáp ứng các nhu cầu bổ sung trong tương lai mà không cần thiết kế lại toàn bộ hệ thống. Phương pháp tiếp cận tiên tiến này giúp tiết kiệm đáng kể chi phí trong quá trình mở rộng mạng lưới.
Công cụ để Quản lý Cáp Hiệu quả
Dây thít
Dây thít mang lại độ linh hoạt vượt trội cho các môi trường cần thay đổi thường xuyên, đảm bảo cố định dây cho các công trình. Hãy chọn chiều dài và vật liệu dây buộc phù hợp với kích thước bó cáp và điều kiện môi trường để tránh hư hỏng do siết quá chặt.
Máng Cáp và Thang
Máng lưới thép là lựa chọn hàng đầu trong các công trình hiện đại nhờ đặc tính lưu thông khí tuyệt vời và khả năng chịu tải cao. Khay thang cung cấp khả năng thông gió tối đa cho các công trình mật độ cao, chịu được tải trọng tốt, đồng thời vẫn duy trì khả năng tiếp cận cáp và tối ưu hóa phân bổ trọng lượng.
Hệ thống Nhãn
Triển khai dán nhãn nhất quán bằng mã định danh chữ và số cho biết vị trí, mục đích và điểm đến. Nhãn co nhiệt chống lại sự xuống cấp do môi trường, trong khi nhãn quấn quanh giúp dễ dàng quan sát từ nhiều góc độ và phù hợp với nhiều kích cỡ cáp khác nhau.
Mã màu giúp tăng cường nhận dạng nhanh chóng, sử dụng màu tiêu chuẩn công nghiệp cho các loại cáp khác nhau và tuân thủ hướng dẫn ANSI/TIA-606 để triển khai nhất quán trên toàn bộ cơ sở.
Các loại cáp mạng và ứng dụng
Cáp đồng
Cáp Cat6A hỗ trợ truyền dẫn 10 Gbps trên khoảng cách lên đến 100 mét, lý tưởng cho các mạng doanh nghiệp hiện đại đòi hỏi kết nối tốc độ cao. Các loại cáp này có khả năng chống nhiễu tốt hơn và giảm nhiễu xuyên âm so với các loại cáp trước đó, với các đầu nối tương thích với nhiều loại thiết bị khác nhau.
Cáp Cat8 hỗ trợ 25-40 Gbps trên khoảng cách ngắn hơn (tối đa 30 mét), phù hợp cho các kết nối trung tâm dữ liệu và các ứng dụng điện toán hiệu năng cao, nơi băng thông tối đa là yếu tố cần thiết để đạt hiệu suất đáng tin cậy.
Cáp quang
Sợi quang đơn mode hỗ trợ truyền dẫn đường dài với suy hao tín hiệu tối thiểu, lý tưởng cho các kết nối xương sống giữa các tòa nhà hoặc tầng lầu. Sợi quang đa mode phù hợp cho các tuyến cáp ngắn hơn trong tòa nhà, cung cấp các giải pháp băng thông cao tiết kiệm chi phí với quy trình lắp đặt đơn giản.
Sợi quang đa mode OM5 cho phép ghép kênh phân chia bước sóng (WDM) cho các ứng dụng Ethernet 400G, cung cấp cơ sở hạ tầng sẵn sàng cho tương lai cho các môi trường trung tâm dữ liệu đòi hỏi khắt khe và đáp ứng nhu cầu băng thông ngày càng tăng.
Cáp nguồn
Tách riêng cáp nguồn khỏi cáp dữ liệu theo khoảng cách tối thiểu được quy định trong tiêu chuẩn ANSI/TIA-569 cho các ứng dụng điện áp.
Cách dán nhãn và sắp xếp cáp mạng
Tiêu chuẩn Nhãn mác
Tuân thủ tiêu chuẩn ANSI/TIA-606-B để dán nhãn thống nhất trên toàn bộ hệ thống. Sử dụng mã định danh bao gồm vị trí rack, vị trí panel và số cổng—ví dụ: “R12-P03-24” biểu thị Rack 12, Panel 3, Port 24. Phương pháp tiếp cận có hệ thống này cung cấp một tham chiếu quan trọng để nhận dạng nhanh chóng.
Dán nhãn ở cả hai đầu cáp và patch panel để có thể truy xuất nguồn gốc hoàn chỉnh. Sử dụng vật liệu bền, chống phai màu, chống ẩm và chịu nhiệt độ khắc nghiệt thường gặp trong môi trường mạng, đảm bảo độ tin cậy lâu dài.
Hệ thống Mã màu
Triển khai mã màu cho các loại cáp và mục đích sử dụng khác nhau để dễ dàng nhận dạng và phân biệt. Các quy ước phổ biến bao gồm màu xanh lam cho cáp ngang, màu xanh lá cây cho kết nối thiết bị mạng và màu vàng cho mạch phụ. Duy trì tính nhất quán trên tất cả các hệ thống trong tổ chức của bạn để dễ dàng nhận dạng.
Lưu trữ tài liệu về hệ thống mã màu của bạn và đảm bảo tất cả kỹ thuật viên đều hiểu các quy ước. Việc chuẩn hóa này giúp giảm thiểu lỗi trong quá trình lắp đặt và bảo trì, đồng thời cải thiện độ tin cậy tổng thể của hệ thống và tạo ra quy trình làm việc hiệu quả.
Tài liệu và Bản đồ
Tạo bản đồ cáp chi tiết hiển thị vị trí thực tế, điểm kết nối và đường dẫn cáp. Sử dụng phần mềm quản lý cáp để duy trì hồ sơ chính xác và tạo báo cáo cho mục đích kiểm tra và xử lý sự cố. Kiểm tra tất cả các kết nối trong quá trình lắp đặt để xác minh hiệu suất hoạt động.
Cập nhật tài liệu ngay sau bất kỳ thay đổi nào để tránh những sai lệch gây phức tạp cho việc bảo trì trong tương lai. Việc kiểm tra thường xuyên đảm bảo tính chính xác của tài liệu và xác định các cơ hội cải tiến, giúp duy trì hệ thống được tổ chức tốt theo thời gian.
Những Sai Lầm Cần Tránh Khi Quản Lý Cáp
Bó cáp quá chặt
Bó quá mức sẽ hạn chế luồng khí và có thể làm hỏng vỏ cáp theo thời gian. Sử dụng kỹ thuật bó cáp nhẹ nhàng để cố định cáp mà không tạo ra các điểm áp lực. Cho phép sự giãn nở và co lại do nhiệt trong môi trường nhiệt độ thay đổi để ngăn ngừa các sự cố kết nối.
Bán kính uốn cong
Mỗi loại cáp đều có thông số kỹ thuật về bán kính uốn cong tối thiểu để ngăn ngừa suy giảm tín hiệu. Cáp Cat6A yêu cầu bán kính uốn cong ít nhất gấp bốn lần đường kính cáp, trong khi cáp quang thậm chí còn nhạy cảm hơn với việc uốn cong quá mức và có thể dẫn đến hư hỏng vĩnh viễn.
Trộn các loại cáp
Tránh bó cáp nguồn với cáp dữ liệu, vì nhiễu điện từ có thể làm giảm hiệu suất mạng. Duy trì khoảng cách phân tách thích hợp và sử dụng cáp có vỏ bọc khi cần thiết để ngăn nhiễu xuyên âm giữa các hệ thống, đảm bảo hoạt động đáng tin cậy.
Kế hoạch phát triển tương lai
Thiết kế hệ thống quản lý cáp với công suất dự phòng 30-50% để đáp ứng nhu cầu mở rộng trong tương lai. Việc lập kế hoạch không đầy đủ dẫn đến các đường dẫn quá tải, ảnh hưởng đến luồng khí và gây khó khăn cho việc bảo trì, cuối cùng dẫn đến chi phí cao hơn do nhu cầu cải tạo.
Bỏ qua tài liệu
Việc lắp đặt cáp không có tài liệu sẽ trở thành cơn ác mộng bảo trì khi có sự thay đổi nhân sự. Hãy lưu giữ hồ sơ chính xác về tất cả các kết nối, sửa đổi và kết quả thử nghiệm để đảm bảo độ tin cậy lâu dài của hệ thống và cung cấp thông tin cần thiết cho việc bảo trì và lắp đặt trong tương lai.
Các câu hỏi thường gặp về quản lý cáp mạng
Sự khác biệt giữa quản lý cáp ngang và dọc là gì?
Quản lý cáp ngang sắp xếp các dây nhảy trong các đơn vị rack riêng lẻ, dẫn cáp giữa các thiết bị trên cùng một tầng rack. Quản lý cáp dọc định tuyến cáp dọc theo các cạnh của rack, xử lý các đoạn cáp dài hơn giữa các tầng rack khác nhau hoặc các kết nối bên ngoài. Hầu hết các hệ thống lắp đặt đều yêu cầu cả hai loại kết nối này phải hoạt động cùng nhau để hoàn thiện việc tổ chức rack mạng.
Những rủi ro của việc quản lý cáp kém là gì?
Quản lý cáp kém tạo ra nhiều rủi ro, bao gồm giảm luồng khí dẫn đến quá nhiệt thiết bị, nhiễu điện từ làm giảm hiệu suất mạng, tăng thời gian và chi phí bảo trì, nguy cơ mất an toàn do cáp lỏng lẻo và khó đáp ứng các quy định về an toàn phòng cháy chữa cháy. Những vấn đề này có thể dẫn đến thời gian ngừng hoạt động của mạng, tăng chi phí vận hành và tiềm ẩn các vi phạm an toàn.
Quản lý cáp có thể cải thiện hiệu suất mạng không?
Có, quản lý cáp đúng cách cải thiện đáng kể hiệu suất mạng bằng cách giảm nhiễu điện từ giữa các cáp, duy trì bán kính uốn cong thích hợp để ngăn ngừa mất tín hiệu, đảm bảo làm mát đầy đủ để ngăn ngừa sự cố thiết bị liên quan đến nhiệt và cho phép nối đất đúng cách cho cáp được che chắn. Các yếu tố này kết hợp với nhau để giảm mất gói tin, cải thiện tính toàn vẹn của tín hiệu và tăng độ tin cậy tổng thể của mạng.
Làm thế nào để chọn phụ kiện quản lý cáp phù hợp?
Chọn phụ kiện dựa trên môi trường cụ thể, loại cáp và kế hoạch mở rộng trong tương lai. Hãy cân nhắc các yếu tố như kích thước tủ rack, số lượng cáp, yêu cầu luồng không khí và nhu cầu tiếp cận. Khay lưới thép phù hợp với hầu hết các ứng dụng, trong khi khay đặc phù hợp hơn với môi trường khắc nghiệt.
Có được phép uốn cong hoặc bó chặt cáp mạng không?
Uốn cong quá mức hoặc bó chặt có thể làm hỏng cáp và làm giảm hiệu suất. Hãy tuân thủ thông số kỹ thuật của nhà sản xuất về bán kính uốn tối thiểu, thường gấp 4 lần đường kính cáp đối với Cat6A và các yêu cầu nghiêm ngặt hơn đối với cáp quang. Sử dụng kỹ thuật bó nhẹ nhàng để cố định cáp mà không bị bó chặt quá, cho phép luồng không khí lưu thông và giãn nở nhiệt để ngăn ngừa hư hỏng trong suốt thời gian hoạt động của cáp.
Có nên kiểm tra hoặc cập nhật hệ thống quản lý cáp định kỳ không?
Kiểm tra hệ thống quản lý cáp hàng quý để phát hiện các kết nối lỏng lẻo, cáp bị hỏng hoặc tắc nghẽn luồng không khí.
- Thực hiện kiểm tra toàn diện hàng năm để xác minh tính chính xác của tài liệu và xác định các cơ hội cải tiến.
- Cập nhật hệ thống ngay sau bất kỳ thay đổi mạng, mở rộng hoặc di dời thiết bị nào để duy trì tổ chức và hiệu suất, đảm bảo khoản đầu tư tiếp tục mang lại giá trị.
