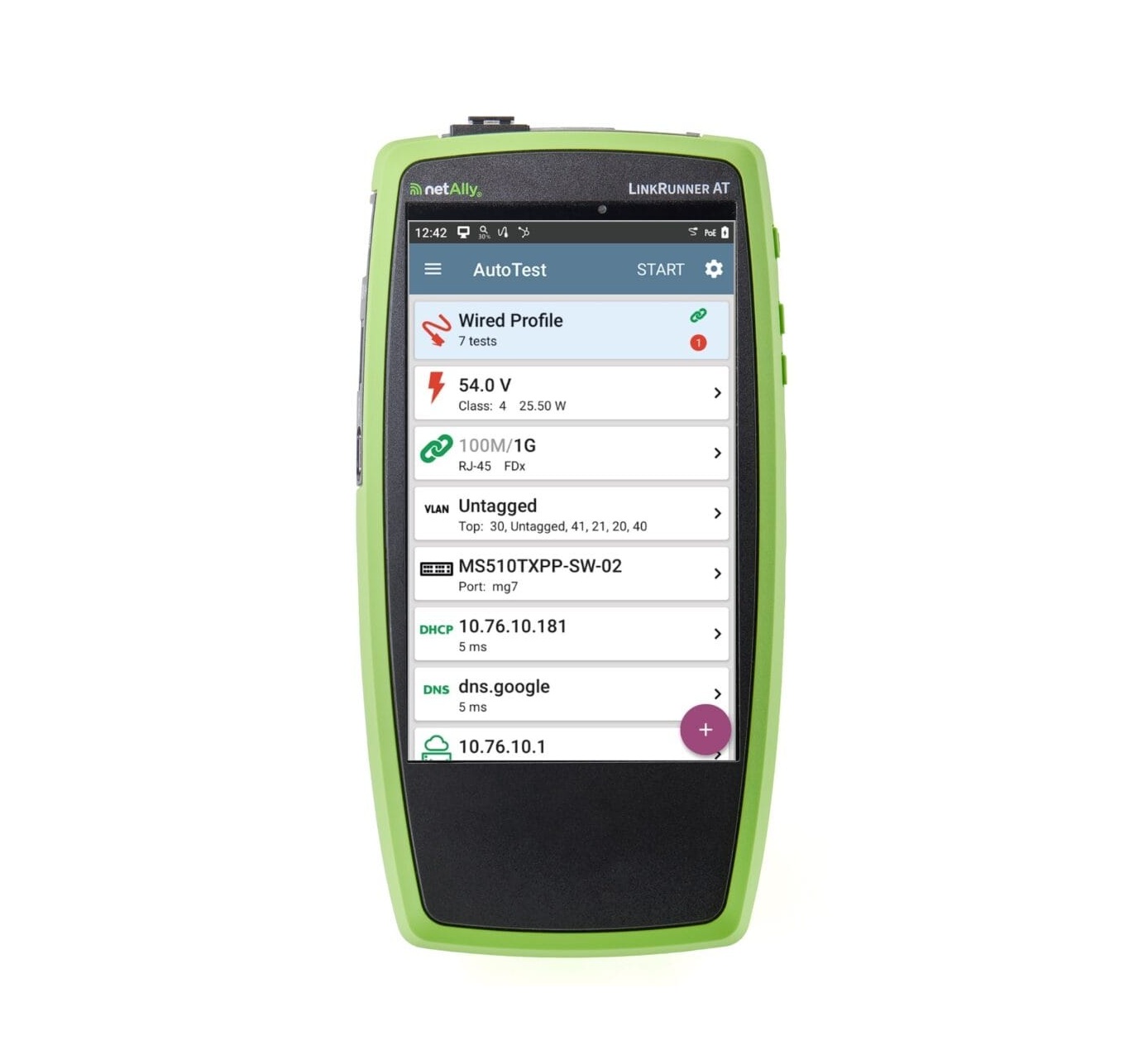

LinkRunner AT 4000 là thiết bị kiểm tra cáp và mạng tiên tiến dành cho mạng NBASE-T đa gigabit và mạng Ethernet cáp quang, bao gồm khả năng phát hiện mạng toàn diện và lập bản đồ cấu trúc liên kết với chẩn đoán nâng cao và phát hiện sự cố để khắc phục sự cố chuyên sâu, được thiết kế chuyên dụng cho các kỹ sư mạng và kỹ thuật viên cao cấp quản lý các cơ sở hạ tầng lai phức tạp hiện nay.
Máy đo cáp và mạng tiên tiến NetAlly LinkRunner AT 4000 cung cấp thêm các tính năng quan trọng và mạnh mẽ hơn bao gồm: khả năng phát hiện mạng toàn diện và lập bản đồ cấu trúc liên kết giúp tiết lộ bố cục thực tế của cơ sở hạ tầng, kiểm tra cáp quang để xác thực các liên kết quang học và kiểm tra tiêu chuẩn phương tiện LANBERT.
Các tính năng chính thiết bị đo cáp và mạng NetAlly LinkRunner® AT 4000
- Màn hình cảm ứng lớn, giao diện sử dụng thân thiện với chức năng AutoTest chuyên sâu, cung cấp khả năng hiển thị mạng tốt hơn.
- Kiểm tra cáp: Nhanh chóng xác định lỗi dây dẫn bằng TDR và có được cái nhìn tổng quan ngay lập tức về sơ đồ dây dẫn.
- Ứng dụng EZ Wired: Xem kết quả kiểm tra thông qua giao diện đơn giản với khả năng nhận diện ngay lập tức cổng chuyển mạch, VLAN và các chi tiết cấu hình quan trọng.
- Kiểm tra tự động toàn diện: Phân tích chuyên sâu mọi khía cạnh của kết nối mạng và dịch vụ; truy cập nhanh chóng khi EZ Wired phát hiện sự cố.
- Nhận diện cổng chuyển mạch: Nhận diện ngay lập tức cổng chuyển mạch và VLAN được kết nối.
- Kiểm tra kết nối: Chạy thử nghiệm Ping hoặc TCP Connect đến mục tiêu đã chọn, cho phép kỹ thuật viên giám sát các sự cố không liên tục.
- Khả năng phát hiện mạng và lập bản đồ cấu trúc liên kết nâng cao.
- Các tính năng chẩn đoán và khắc phục sự cố toàn diện, tăng cường khả năng hiển thị mạng và hiệu quả hoạt động.
- Tự động đo kiểm tra mạnh mẽ để xác thực và khắc phục sự cố mạng chính xác, đảm bảo các thao tác di chuyển, thêm và thay đổi diễn ra liền mạch.
- Kiểm tra LANBERT: Xác minh tốc độ tối đa có thể đạt được bằng cách sử dụng lưu lượng truy cập thực tế với LANBERT, cung cấp một giải pháp thay thế tập trung vào kết nối cho các bài kiểm tra chứng nhận hoặc đủ điều kiện.
- Hỗ trợ LANBERT™ Media Qualification để chẩn đoán các sự cố lớp vật lý không liên tục mà các công cụ khác khó phát hiện.
- Pin lion dung lượng lớn cho thời gian làm việc dài trên hiện trường.
Kiểm tra cáp – Xác thực cáp để đảm bảo đấu nối đúng cách, kiểm tra chiều dài, các lỗi đấu dây phổ biến và khoảng cách đến điểm lỗi.
Chức năng kiểm tra cáp của LinkRunner AT có thể giúp kỹ thuật viên xác định chiều dài cáp và tình trạng lỗi, xác minh sơ đồ dây của dây và hệ thống cáp cấu trúc, và định vị cáp bằng cách sử dụng tín hiệu âm thanh hoặc
bộ định vị văn phòng WireView. Kiểm tra hệ thống cáp cấu trúc bằng cổng RJ45 phía trên. Kiểm tra dây nhảy
với cổng RJ-45 thứ hai tích hợp sẵn để lập sơ đồ chân cắm hoàn chỉnh và TDR.
- Dễ dàng tìm thấy các đoạn hở mạch, ngắn mạch, đấu dây sai và các cặp dây bị tách với bộ nhận dạng cáp WireView và sơ đồ dây.
- Định vị các đường dây cáp bằng tín hiệu âm thanh Analog và IntelliTone™, đèn liên kết cổng chuyển mạch nhấp nháy và bộ nhận dạng cáp từ xa.
AutoTest – Kiểm tra liên kết mạng toàn diện xác thực tất cả các khía cạnh của kết nối mạng.
AutoTest là ứng dụng kiểm tra toàn diện nhất trên LinkRunner AT. Ứng dụng này hoàn toàn có thể tùy chỉnh với các hồ sơ kiểm tra có thể lưu và các mục tiêu kiểm tra có thể tái sử dụng. Nhiều hồ sơ có thể được nhóm lại, cho phép chỉ cần nhấn một nút để xác thực kết nối trên tất cả các VLAN.
Kết quả AutoTest được tự động tải lên nền tảng Link-Live sau khi kỹ thuật viên xác nhận LinkRunner AT
- Thực hiện kiểm tra kết nối toàn diện trong 7 giây
- Kiểm tra TruePower™ xác thực hiệu suất PoE khi tải lên đến 90W
- Bài kiểm tra bao gồm: – Tốc độ liên kết và chế độ song công – Cảnh báo khi tốc độ liên kết được thỏa thuận thấp hơn tốc độ được quảng cáo – Xác thực 802.1x – Phát hiện bộ chuyển mạch/khe cắm/cổng gần nhất – Nhận dạng VLAN – Giám sát cổng trunk VLAN, hiển thị phân phối lưu lượng của các VLAN hàng đầu – Kiểm tra dịch vụ DHCP bao gồm các tùy chọn DHCP và phân tích thời gian phản hồi – Kiểm tra DNS đo thời gian phản hồi của việc tra cứu URL thực tế – Khả năng khả dụng và khả năng phản hồi của cổng – Đánh giá ngược kết quả kiểm tra và điều khiển “dừng sau” – Kiểm tra kết nối cổng Ping hoặc TCP đến các mục tiêu do người dùng định nghĩa không giới hạn
EZ Wired – Xác định switch được kết nối gần nhất và thông tin cấu hình quan trọng.
Bài kiểm tra EZ Wired cung cấp những thông tin chi tiết thiết yếu với quy trình làm việc được tối ưu hóa để hiển thị nhanh chóng và đáng tin cậy. Nó cung cấp khả năng xác thực liên kết mạng đầy đủ và có thể tùy chỉnh nhất trong một quy trình làm việc duy nhất. Được thiết kế cho tốc độ, độ chính xác và tính linh hoạt, nó kết hợp kiểm tra kết nối toàn diện với chẩn đoán switch chi tiết, đảm bảo mọi khía cạnh của hiệu suất mạng được xác thực trong vài giây.
- Cung cấp thông tin nhanh chóng về trạng thái liên kết và cổng switch được kết nối
- Sử dụng LLDP, CDP và EDP
- Hiển thị thông tin switch gần nhất: – Tên switch, kiểu máy, khung máy, khe cắm và số cổng – Địa chỉ MAC/IP của switch – Các VLAN được cổng hỗ trợ – Tốc độ và chế độ song công của liên kết (có thể xác định tốc độ liên kết được quảng cáo lên đến 10G) – Kết nối (MDI hoặc MDI/X) – Điện áp và công suất PoE, cả khi có tải và không tải – Biểu diễn đồ họa công suất PoE trên các cặp dây
Kiểm tra Ping/TCP – Xác minh kết nối đến các thiết bị trong hoặc ngoài mạng, đảm bảo cổng TCP khả dụng.
Ứng dụng kiểm tra Ping/TCP chạy thử nghiệm Ping hoặc TCP Connect đến mục tiêu đã chọn, cho phép kỹ thuật viên xác minh kết nối và xác định các sự cố gián đoạn.
Thử nghiệm Ping gửi yêu cầu ICMP echo đến mục tiêu đã chọn để xác định xem có thể truy cập được hay không và mất bao lâu để phản hồi. Kiểm tra các sự cố MTU bằng cách sử dụng kích thước khung và cài đặt không phân mảnh. Kết quả được theo dõi xu hướng, hiển thị 24 giờ qua cũng như thống kê mất gói.
Thử nghiệm TCP Connect mở kết nối TCP với mục tiêu đã chọn để kiểm tra tính khả dụng của cổng bằng cách sử dụng bắt tay 3 bước (SYN, SYN/ACK, ACK). Bạn có thể mở ứng dụng TCP/Ping từ màn hình chính hoặc bạn có thể chọn Ping hoặc TCP Connect từ một ứng dụng khác, chẳng hạn như AutoTest, trong khi xem chi tiết thiết bị.
Kiểm tra LANBERT™ – Tối đa hóa việc sử dụng hệ thống cáp hiện có và xác định thông lượng tối đa không lỗi.
Hệ thống cáp đồng và cáp quang đóng vai trò là nền tảng của mạng lưới. Nhưng làm thế nào để biết liệu nó có thể cung cấp đủ băng thông cần thiết hay không?
Ứng dụng kiểm định LANBERT dành cho LinkRunner AT 4000 của NetAlly cung cấp một phương pháp đơn giản và nhanh chóng để đánh giá chất lượng truyền dẫn và băng thông khả dụng. Khi được sử dụng với một thiết bị kiểm tra NetAlly tương thích với LANBERT khác (hoặc vòng lặp), LANBERT sẽ tạo ra và đo lường việc truyền các khung Ethernet tốc độ đường truyền qua cơ sở hạ tầng cáp mạng của bạn, đánh giá khả năng hỗ trợ 1G trên cáp quang và 10/100M/1G trên liên kết cáp đồng.
Trong khi chứng nhận cáp được sử dụng để đảm bảo việc lắp đặt tuân thủ các tiêu chuẩn ngành, và kiểm định cáp được sử dụng để kiểm tra xem cơ sở hạ tầng có thể hỗ trợ các công nghệ cụ thể hay không, thì thử nghiệm LANBERT được sử dụng để đánh giá hiệu suất mạng thực tế bằng cách sử dụng các mẫu lưu lượng thực tế. Nó cung cấp những hiểu biết sâu sắc về hiệu suất hoạt động bằng cách xem xét “Xử lý tín hiệu số” (DSP) thay vì chỉ tuân thủ các tiêu chuẩn.
Khám phá các thiết bị mạng và các sự cố thường gặp trên nhiều VLAN, đồng thời tạo bản đồ cấu trúc liên kết trong Link-Live.
Ứng dụng khám phá của LinkRunner AT 4000 tạo ra một danh sách các thiết bị trên mạng cùng với các thuộc tính của chúng: loại thiết bị, tên, địa chỉ, giao diện, VLAN, tài nguyên và các thiết bị được kết nối hoặc liên kết khác. Ứng dụng cho phép kỹ thuật viê xác định và phân tích các thiết bị mạng và đóng vai trò là điểm khởi đầu cho việc phân tích sâu hơn bằng cách sử dụng các ứng dụng khác, chẳng hạn như Ping/TCP, Phân tích đường dẫn và kiểm tra kết nối.
Các thiết bị được phát hiện trong miền phát sóng cục bộ nơi LinkRunner AT 4000 được kết nối vật lý, cũng như các mạng con được cấu hình khác bao gồm mạng có dây thứ hai bằng cách sử dụng bộ chuyển đổi Ethernet USB tùy chọn.
- Xem ngay lập tức những thiết bị nào đang có trên mạng và chúng được kết nối ở đâu, theo switch, khe cắm và số cổng
- Xác định các thay đổi trong các thiết bị và liên kết được kết nối, đồng thời nhanh chóng điều tra và định vị các thiết bị “nghi ngờ” và xác định các sự cố liên quan đến cấu hình sai thiết bị
- Bao gồm chức năng lọc và sắp xếp mạnh mẽ với tính năng phát hiện sự cố tự động, giúp xác định các vấn đề như: – Địa chỉ IP trùng lặp – Cổng switch bị tắc nghẽn hoặc lỗi – Các mối đe dọa bảo mật, chẳng hạn như các nút không xác định – Quy trình xác thực hàng loạt giúp dễ dàng xác định các thiết bị đã biết so với các thiết bị chưa biết, cho phép kiểm toán “ai đang ở trên mạng của tôi” – Tải kết quả kiểm tra Khám phá lên Link-Live™ và tạo bản đồ Cấu trúc liên kết mạng toàn diện, chính xác đến từng phút, hiển thị mạng của bạn HIỆN TẠI, tích hợp thông tin Lớp 2 và Lớp 3, ghi lại vị trí kết nối của từng thiết bị trong mạng.*
- *Yêu cầu Hỗ trợ AllyCare Premium đang hoạt động để có các điều khiển bản đồ cấu trúc liên kết chi tiết và các tùy chọn báo cáo nâng cao trong Link-Live
Chế độ phản xạ gói tin – Hoạt động với các công cụ NetAlly khác để kiểm tra hiệu suất mạng.
LinkRunner AT 4000 cung cấp chế độ phản xạ gói tin, cho phép bạn thực hiện các bài kiểm tra hiệu suất mạng đầu cuối khi được sử dụng với các công cụ NetAlly khác (LinkRunner 10G, EtherScope® nXG, CyberScope® CE). Chế độ này xác thực khả năng thông lượng mạng lên đến 1Gbps. Chế độ phản xạ cũng hoạt động cho việc kiểm tra chất lượng phương tiện 1G LANBERT™. Chế độ phản xạ tốc độ đường truyền hỗ trợ kiểm soát loại gói tin cần phản xạ cũng như hoán đổi địa chỉ MAC và IP nguồn và đích để kiểm tra hiệu suất L3.
Nền tảng cộng tác, báo cáo và phân tích Link-Live™
Link-Live hoạt động như một hệ thống trung tâm để quản lý kết quả kiểm tra và thiết bị. Nó giúp đơn giản hóa quy trình làm việc bằng cách cho phép dễ dàng ghi nhật ký, tài liệu hóa và báo cáo các hoạt động kiểm tra. Khi thiết bị kiểm tra NetAlly được kết nối với Link-Live, kết quả kiểm tra sẽ tự động được tải lên bảng điều khiển để quản lý dự án và báo cáo. Trong trường hợp không có kết nối internet (mạng không kết nối hoặc công trình xây dựng mới), kết quả sẽ được lưu vào bộ đệm vô thời hạn cho đến khi kết nối được thiết lập. Kỹ thuật viên cũng có thể tải lên các tệp bổ sung, ảnh chụp màn hình, hình ảnh, hồ sơ, thông tin vị trí và nhận xét bất cứ khi nào cần.
Hơn nữa, các thiết bị kiểm tra LinkRunner AT có hỗ trợ AllyCare Premium có thể nhận được các bản cập nhật phần mềm trực tiếp từ Link-Live.
- Kết quả AutoTest được tải lên qua nền tảng Link-Live để phân tích và báo cáo
- Cập nhật phần mềm qua mạng*
- Dễ dàng cung cấp bằng chứng về hiệu suất
- Quản lý dự án và hiệu quả làm việc của nhân viên tốt hơn
- Điều khiển từ xa – Điều khiển từ xa an toàn cho phép các chuyên gia tập trung hỗ trợ hiệu quả các kỹ thuật viên tại hiện trường
