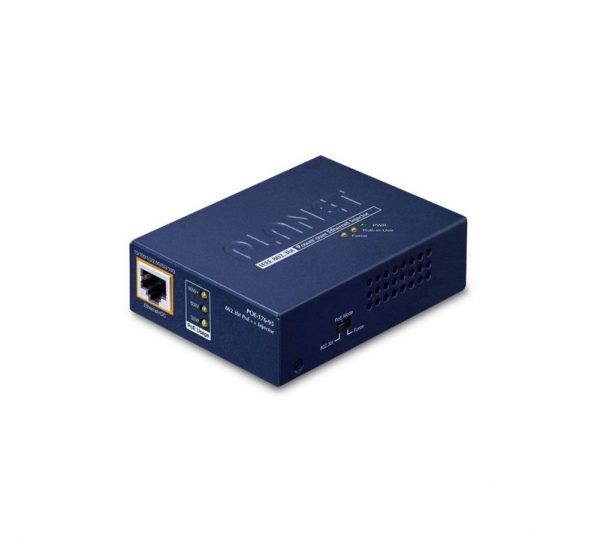

PLANET POE-176-95 10Gbps 95-watt 802.3bt PoE++ Injector là bộ cấp nguồn PoE một cổng, 802.3bt với công suất đầu ra tối đa lên đến 95 watt qua cáp Ethernet có tốc độ lên tới 10Gbps. PLANET POE-176-95 cũng được trang bị hai giao diện đồng RJ45 10M / 100M / 1G / 2.5G / 5G / 10GBASE-T để xử lý lượng truyền dữ liệu cực lớn.
Đa ứng dụng PoE
Thiết bị cấp nguồn PLANET POE-176-95 áp dụng tiêu chuẩn IEEE 802.3bt, thay vì cung cấp nguồn qua UTP xoắn 2 đôi – có thể là khoảng cuối (Chân 1, 2, 3 và 6) hoặc nhịp giữa (Chân 4, 5, 7 và 8), cung cấp khả năng cung cấp nguồn điện lên đến 95 watt bằng cách sử dụng tất cả bốn cặp Cat tiêu chuẩn. Cáp Ethernet 5e / 6. Trong hệ thống 4 cặp mới, nó có thể cung cấp nhiều ứng dụng PoE hơn, chẳng hạn như:
- Đèn LED sử dụng nguồn PoE
- Camera IP PoE PTZ có động cơ.
- Thiết bị mạng PoE công suất lớn, như Wifi AP/
- Máy tính PC (All-in-One) touch PC
- Thiết bị điều khiển số cần nguồn PoE.
Hiển thị tình trạng hoạt động thông minh
Planet POE-176-95 giúp người dùng theo dõi tình trạng sử dụng nguồn PoE hiện tại một cách dễ dàng và hiệu quả thông qua chỉ báo LED tiên tiến. “Mức sử dụng nguồn PoE” được hiển thị trên bảng điều khiển phía trước của POE-176-95 có ba chỉ báo LED về việc sử dụng điện năng khác nhau. Thông qua đèn LED sử dụng năng lượng, POE-176-95 cho phép quản trị viên theo dõi trạng thái sử dụng năng lượng của các PD được kết nối trong thời gian thực.
Tính năng chính PLANET POE-176-95 10Gbps 95-watt 802.3bt PoE++ Injector:
- 1 cổng RJ45 Output: 10M / 100M / 1G / 2.5G / 5G / 10GBASE-T tốc độ cao. Công suất PoE lớn IEEE 802.3, tối đa 95W.
- 1 cổng RJ45 Input: 10M / 100M / 1G / 2.5G / 5G / 10GBASE-T
- Nguồn vào DC 48~56VDC.
- Hỗ trợ plug and Play
- Nguồn điện sử dụng: Adapter 100~240VAC.
Thông số kỹ thuật bộ cấp nguồn PoE Injector 10Gbps PLANET POE-176-95
| Hardware Specifications | |
|---|---|
| Interface | Input Port 1 x RJ45 STP Data InOutput Port 1 x RJ45 STP PoE (Data + Power) Out DC Socket |
| Network Cable* | Twisted-pair cable up to 100 meters (328ft) 10BASE-T: 4-pair UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4-pair UTP Cat. 5, 5e, 6, 6A 1G/2.5G: 4-pair UTP Cat 5e/Cat 6/Cat 6A/ Cat 7 5G: 4-pair UTP Cat 6/Cat 6A/Cat 7 10G:4-pair UTP Cat 6A/Cat 7 |
| LED Indicators | System: Power x 1 (Green) PoE Port: PoE-in-Use x 1 (Amber) Force Mode: Force x 1 (Amber) PoE Usage: PoE Usage x 3 (Amber) |
| Data Rate | 10M/100M/1G/2.5G/5G/10Gbps |
| Dimensions (W x D x H) | 94 x 70.3 x 26.2 mm |
| Weight | 195g |
| Unit Output Voltage | DC 52~56V |
| Power Requirements | DC 52-56V, 2.5A max |
| Power Consumption | 103 watts max. |
| No. of Devices that can be powered | 1 |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3af/at/bt PSE |
| PoE Power Output Budget | DC 54V/30-watt PoE via 2-pair DC 54V/60-watt PoE via 4-pair 54V/95-watt PoE via 4-pair |
| PoE Power Output | Max. 86.8W for 1 m cable Max. 72W for 100 m cable |
| PoE Power Supply Type | End-span + Mid-span |
| Power Pin Assignment | Pair 1 End-span: 1/2 (-), 3/6 (+) Pair 2 Mid-span: 4/5 (+), 7/8 (-) |
| PoE Mode | 802.3bt: To provide power to the PD devices that follow the IEEE 802.3af/at/bt standard. Force: When the Force mode is enabled, it will provide PD with max. 60W. |
| Standards Conformance | |
| Standards Compliance | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3bz 2.5G/5G/10GBASE-T IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-pair Power over Ethernet (Type 4) |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Environment | |
| Operating Temperature | 0 ~ 50 degrees C |
| Storage Temperature | -10 ~ 70 degrees C |
| Operating Humidity | 5 ~ 90%, relative humidity, non-condensing |
| Storage Humidity | 5 ~ 90%, relative humidity, non-condensing |
| Ordering Information | |
|---|---|
|
POE-176-95 |
Single-Port 10Gbps 95-watt 802.3bt PoE++ Injector |
