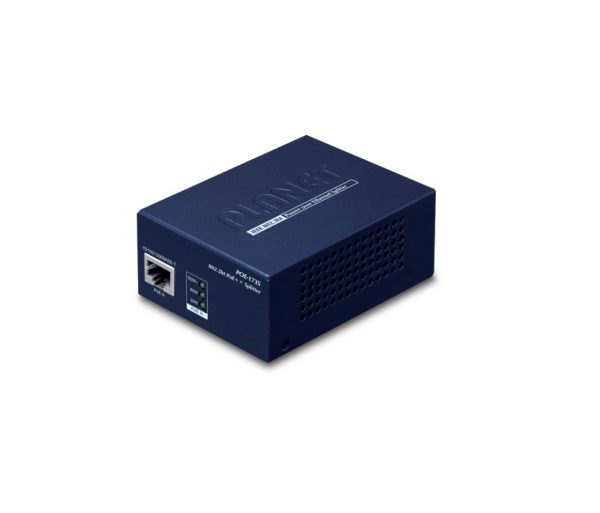

PLANET POE-173S Single-Port Gigabit 802.3bt PoE++ Splitter tách dữ liệu kỹ thuật số và nguồn thành ba đầu ra tùy chọn (12V / 19V / 24V DC) và khoảng cách lên đến 100 mét trên đường cáp mạng Ethernet với nguồn DC 56V qua cáp xoắn đôi dưới dạng bộ chia IEEE 802.3at / af Gigabit High Power over Ethernet.
Hiệu quả cao và dễ lắp đặt
Kỹ thuật viên hệ thống chỉ phải kết nối một cáp Ethernet RJ-45 duy nhất để truyền cả nguồn và dữ liệu từ bộ PoE Injector hoặc từ Switch PoE IEEE 802.3bt tới POE-173S, sau đó POE-173S chia dữ liệu và nguồn DC cho bất kỳ thiết bị mạng IP thông thường nào. Bên cạnh đó, để kết nối thông qua IEEE 802.3bt Power over Ethernet injection và POE-173S, bạn cũng có thể có những lợi ích như tiết kiệm chi phí, dễ dàng lập kế hoạch mạng và độ tin cậy cao hơn. PLANET POE-173S chia tách nguồn PoE là giải pháp lý tưởng cho các thiết bị thông thường cần công suất lớn nhưng chưa hỗ trợ PoE, chẳng hạn như PTZ (Pan, Tilt & Thu phóng) camera mạng, PTZ Speed Dome, màn hình cảm ứng màu điện thoại Thoại qua IP (VoIP), điểm truy cập mạng LAN không dây đa kênh và các thiết bị mạng khác.
Các tính năng chính PLANET POE-173S Single-Port Gigabit 802.3bt PoE++ Splitter:
- 1 cổng data output RJ45 10/100/1000Mbps.
- 1 cổng data + power input (PoE)
- Hỗ trợ chuẩn IEEE803bt 60W
- Tách nguồn 52 ~ 56V DC qua cáp Ethernet RJ45 thành đầu ra DC (12V/19V/24V)
Tính năng kỹ thuật bộ chia Splitter PLANET POE-173S
| Hardware Specifications | |
|---|---|
| Interface | Ethernet 1 x 10/100/1000BASE-T RJ45, Ethernet data output port PoE in Power socket |
| DIP Switch | 12V/19V/24V DC output |
| DC Socket | DC receptacle 2.5mm |
| LED Indicators | PoE in: 30W (Green) 60W (Green) 90W+ (Green) |
| Data Rate | 10/100/1000Mbps |
| Dimensions (W x D x H) | 94 x 70.3 x 39.2 mm |
| Weight | 265g |
| Installation | Desktop/wall mountable/DIN-rail (optional) |
| ESD Protection | 4KV |
| EFT Protection | 4KV |
| Enclosure | Metal case |
| Power Requirements | 48~56V DC PoE |
| Unit Output Current (at 56VDC Input) | With 803.bt type 3 PoE++ input:
With 803.bt type 4 PoE++ input:
|
| Power Consumption | System on: 6 watts Ethernet full loading without DC output: 6.5 watts Ethernet full loading with maximum 12V DC, 5A output: 70 watts |
| Network Cable | 803.bt PoE (60W+) 4-pair UTP Cat. 5, 5e, 6 up to 100m (328ft) 802.3at PoE (30W) |
| Power over Ethernet | |
| PoE Standard | 802.3bt Type 3/4 Power over Ethernet 4-pair 802.3at PoE+ Compliant with voltage within 48-56V DC |
| Power Output | DC 12V/19V/24V by DIP switch control |
| PoE Power Supply Type | End-span + Mid-span End-span Mid-span |
| Power Pin Assignment | 1/2 (+), 3/6 (-); 4/5 (+), 7/8 (-) or 1/2 (-), 3/6 (+); 4/5 (+), 7/8 (-) |
| Standards Conformance | |
| Standards Compliance | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-pair Power over Ethernet Type 4 |
| Regulatory Compliance | FCC, CE |
| Environment Specifications | |
| Operating Temperature | 0~ 50 degrees C |
| Storage Temperature | -10~ 70 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
| Standard Accessories | |
| Package Contents | POE-173S x 1 User’s manual x 1 15cm UTP straight network cable x 1 External female plug cables x 2:
|
| Ordering Information | |
|---|---|
|
POE-173S |
Single-Port 10/100/1000Mbps 802.3bt PoE++ Splitter |
