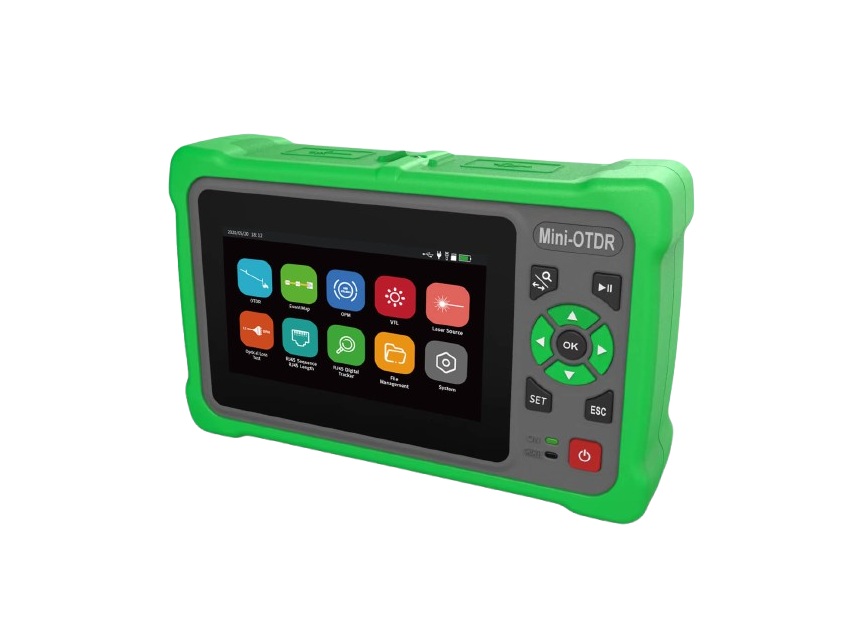

Máy đo cáp quang OTDR Grandlink GLK-4500 là một công cụ quan trọng để đo kiểm tra chất lượng cáp sợi quang. Máy đo OTDR Grandlink GLK-4500 được sử dụng để đo chiều dài sợi quang, độ suy giảm sợi quang, tổn thất đầu nối, vị trí điểm lỗi-điểm đứt sợi quang và báo cáo tổng thể sự kiện sợi quang, v.v. Đây là một công cụ không thể thiếu trong việc bảo trì, xây dựng và giám sát đường cáp quang.
Các tính năng chính máy đo cáp quang OTDR Grandlink GLK-4500
- Màn hình màu LCD 4.3 inch cảm ứng.
- Bàn phím và menu dễ sử dụng, thân thiện
- Bước sóng đơn mode: 1310nm/1550nm (đo sợi quang tối (Dark Fiber)
- Dải động tương ứng với các phiên bản khác nhau:26dB/24dB
- Điểm mù suy hao: <8m
- Điểm mù sự kiện: <1.5m
- Tính năng đo từ động hoàn toàn và đo nhân công.
- Tính năng đo công suất quang (OPM): 850/1300/1310/1490/1550/1625nm
- Phát công suất quang (OLS): 1310nm/1550nm.
- Phát ánh sáng đo VFL: 650nm; đầu nối 2.5mm.
- Do test dây LAN RJ45.
- Bộ nhớ trong 8G để lưu trữ kết quả đo.
- Hỗ trợ giao tiếp máy tính: USB/RJ45
- Định dạng file lưu theo tiêu chuẩn Telcordia SR-4731.sor
- Lựa chọn các đầu nối SC/ST/FC
- Nguồn hoạt động: bộ chuyển đổi nguồn AC/DC adapter /kèm PIN theo máy: 4,000mAh
- Trọng lượng: < 0.5kg
Các tính năng và chức năng chính của OTDR bao gồm:
- Đo khoảng cách: OTDR có thể đo khoảng cách đến các lỗi hoặc điểm gián đoạn trong sợi quang bằng cách phân tích độ trễ thời gian của ánh sáng phản xạ.
- Phản xạ kế: OTDR sử dụng nguyên lý phản xạ kế để phân tích ánh sáng tán xạ ngược trong sợi quang. Điều này cho phép chúng xác định và định vị các sự kiện như mối nối, đầu nối và điểm đứt.
- Đo độ suy giảm: OTDR có thể đo độ suy giảm của tín hiệu quang khi nó truyền dọc theo sợi quang. Thông tin này rất quan trọng để đánh giá tình trạng và chất lượng của liên kết quang.
- Phát hiện lỗi: OTDR có thể phát hiện và định vị các lỗi trong sợi quang, chẳng hạn như đứt, uốn cong hoặc các vấn đề khác có thể gây mất hoặc suy giảm tín hiệu.
- Đặc điểm sợi: OTDR cung cấp hồ sơ chi tiết về sợi quang, hiển thị các biến thể về độ suy giảm dọc theo chiều dài của sợi. Thông tin này giúp hiểu được chất lượng chung của liên kết sợi quang.
- Báo cáo: OTDR thường tạo ra các tệp theo dõi hoặc báo cáo có thể được sử dụng để lập tài liệu và phân tích. Các báo cáo này cung cấp hình ảnh trực quan về mạng cáp quang và giúp khắc phục sự cố và bảo trì.
- Ứng dụng: Kiểm tra LAN/WAN, Kiểm tra mạng Metro, đo kiểm tra cáp quang cho Camera CCTV, Xây dựng và xử lý sự cố mạng quang, Kiểm tra cáp quang FTTx.
